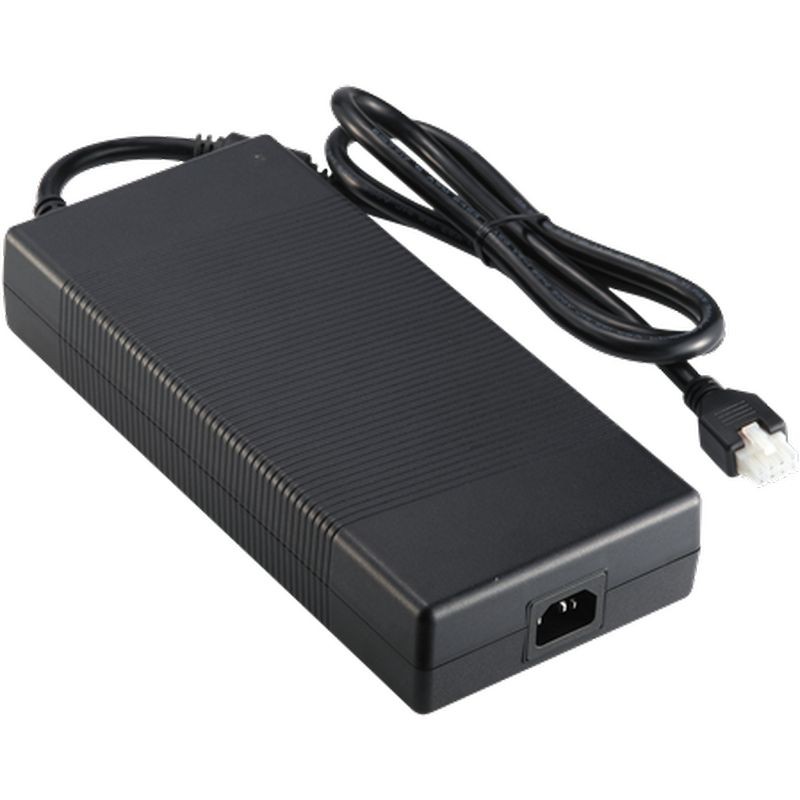

450W シリーズ (医療用・I.T.E.)
情報
ATM450A2-PXXX
XXX = 出力電圧
P : C14
特徴：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC ユニバーサル入力
* 窒化ガリウムベースの設計
* 保護手段: 2 X MOPP
* 効率 最大95%
* 低リップルノイズのある安定化出力
* 改造およびカスタム設計対応可
* 保証期間：2年
出力仕様
| 型番 | 出力電圧 | 出力電流 | ワット |
|---|---|---|---|
| ATM450A2-P120 | 12.0V | 33.34A | 400W |
| ATM450A2-P190 | 19.0V | 23.60A | 450W |
| ATM450A2-P240 | 24.0V | 18.75A | 450W |
| ATM450A2-P480 | 48.0V | 9.38A | 450W |
| ATM450A2-P560 | 56.0V | 8.05A | 450W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| ライン周波数 | 50-60Hz |
| 電流 | 5.3A-2.2A |
| 保護 | 内部一次側の電流ヒューズ |
| 構成 | IEC60320 / C14 |
| 出力 | |
| 負荷変動率 | ± 5%（典型） |
| リップルおよびノイズ | ≤ 1% Vp-p @ 定格負荷時 |
| 過渡（動的）応答 | 50%の負荷変化で0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ 定格負荷時 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過熱保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / GS / TUV / CE / PSE / BSMI | |
| 電気 | |
| トポロジー | LLC |
| 耐電圧試験 | 一次－二次間 4,000VAC |
| 接触電流（患者）／漏れ電流 | < 100µA |
| アース漏れ電流 | < 5mA |
| 効率 | DoE Level VI |
| EMC規格 | EN55032 / EN55011 EN61000-3-2,3 EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF（平均故障間隔） | 25°Cにおける算出寿命 300,000時間（Telcordia SR-332による） |
| 環境 | |
| 動作温度 | -20〜+40°C |
| 保存温度 | -20〜+80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作：20〜80% RH 保存：10〜90% RH |
| 冷却 | 自然対流冷却 |
| 機械 | |
| ケース寸法 | 長さ254 x 幅116 x 高さ47 (mm) |
| 重量 | 1,600g (参考) |
