I.T.E. 전원 공급 장치 (24V)
정보
ATS024T-□XXX
XXX = 출력 전압
□ = P : C6 / C14
□ = A : C8
특징:
* IEC/EN/UL 62368-1 제3판
* 100-240VAC 범용 입력
* 리플 및 노이즈가 낮은 안정화 출력
* 안전 기관 요구사항 준수 및 EMI/EMS 인증
* 변경 및 맞춤 설계 가능
* 1년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATS024T-□050 | 5.0V | 4.0A | 20.00W |
| ATS024T-□060 | 5.9V | 3.5A | 20.65W |
| ATS024T-□061 | 5.9V | 4.0A | 23.60W |
| ATS024T-□070 | 7.0V | 3.0A | 21.00W |
| ATS024T-□075 | 7.5V | 3.0A | 22.50W |
| ATS024T-□090 | 9.0V | 2.5A | 22.50W |
| ATS024T-□120 | 12.0V | 2.0A | 24.00W |
| ATS024T-□150 | 15.0V | 1.6A | 24.00W |
| ATS024T-□240 | 24.0V | 1.0A | 24.00W |
| ATS024T-□480 | 48.0V | 0.5A | 24.00W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 전원 주파수 | 50-60Hz |
| 전류 | 최대 0.58A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320 / C6, C8, C14 |
| 출력 | |
| 부하 조정률 | ± 5% (대표값) |
| 리플 및 노이즈 | ≤ 풀 부하 시 출력 전압 Vp-p ≤ 2% (최대) |
| 과도(동적) 응답 | 50% 부하 변화에 대해 0.5mS (대표값) |
| 시작 시간 | < 3,000mS |
| 홀드업 시간 | ≥ 풀 부하 시 10mS 이상 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 |
| 안전 승인 | |
| CB / UL / cUL / FCC / GS / CE / PSE / BSMI / CCC / RCM / LPS | |
| 전기적 | |
| 회로 방식 | 스위칭 플라이백 |
| 내전압 | 3000 VAC 1차 - 2차 |
| 누설 전류 | 2핀에서 < 0.25mA / 3핀에서 < 3.5mA |
| 효율 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 표준 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 25°C에서 Telcordia SR-332에 의해 계산한 300,000시간 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 2,000M |
| 상대 습도 | 동작: 20 to 80% RH, 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | C6 & C14: L100 x W50 x H33 (mm), C8 : L88 x W50 x H34 (mm) |
| 무게 | 166g (참고) |
개요
ATS024T‑P/A 시리즈 데스크톱 ITE 전원 어댑터
ATS024T‑P/A 시리즈는 유연한 외부 전원 연결이 필요한 장치용으로 설계된 24W 데스크톱형 ITE 전원 어댑터입니다. 고정형 벽걸이 장치와 달리 이 데스크톱 구성은 제조업체와 시스템 통합업체가 장치를 자유롭게 배치하면서 벽면 소켓에 가해지는 스트레스를 최소화하고 케이블 관리를 최적화할 수 있게 합니다. 범용 AC 입력 및 탈착식 또는 고정형 전원 코드 설계로 전 세계 배포에 적합합니다.
이 시리즈는 신뢰할 수 있는 연속 전원이 필수적인 상업 및 산업용 애플리케이션을 위해 설계되었습니다. 다양한 DC 커넥터 옵션과 케이블 길이는 광범위한 전자 장비와의 정밀한 통합을 가능하게 하여 전문 환경에서 일관된 작동을 보장합니다.
유연하고 신뢰할 수 있는 전원 공급을 위해 최적화됨
ATS024T‑P/A는 최소한의 리플을 가진 고도로 조절된 DC 출력을 제공하여 민감한 통신, 네트워킹 및 제어 장치를 지원합니다. 내장된 과전류, 과전압 및 단락 보호는 어댑터와 연결된 장비를 모두 보호하여 다운타임을 줄이고 중요한 장치를 보호합니다.
에너지 효율적인 설계는 대기 전력 소비를 제한하므로 임베디드 컨트롤러, POS 단말기 및 모니터링 시스템과 같이 장시간 전원이 켜져 있는 장치에 실용적입니다.
데스크톱 통합 및 연결성
데스크톱 폼팩터는 좁은 공간, 장비 랙 또는 카운터 위에 위치한 장비에 대해 향상된 배치 유연성을 제공합니다. 중립적이고 전문적인 하우징은 눈에 띄지 않으면서도 장치 교체나 코드 구성 조정을 위한 쉬운 접근성을 허용합니다. 표준 DC 출력 커넥터는 하드웨어의 특정 요구에 맞게 맞춤 설정할 수 있습니다.
적용 분야 및 사용 사례
ATS024T‑P/A 시리즈는 특히 다음에 적합합니다:
- 데스크톱용 네트워킹 하드웨어(라우터, 스위치, 모뎀)
- 판매 시점(POS) 시스템 및 영수증 프린터
- 보안 모니터링 스테이션, DVR/NVR 장비
- 임베디드 컴퓨팅 시스템 및 실험실 장비
이 데스크톱 설계는 전문 환경에서 안정적이고 연속적인 작동을 유지하면서 전원 배치의 유연성이 필요한 설정에 이상적입니다.
지원 및 보증
ATS024T‑P/A는 1년 보증과 통합, 선택 및 문제 해결을 위한 종합적인 기술 지원을 제공합니다. DC 플러그 유형, 케이블 길이 및 페라이트 코어에 대한 맞춤 옵션을 통해 프로젝트의 정확한 사양을 충족할 수 있습니다.
자주 묻는 질문(FAQ)
질문 1: ATS024T‑P/A는 ATS024T‑W와 어떻게 다릅니까?
답변 1: P/A 버전은 별도의 AC 코드가 있는 데스크톱 어댑터로 데스크, 랙 또는 혼잡한 공간에 대한 배치 유연성을 제공합니다. W 버전은 벽걸이형으로 영구 설치에 최적화되어 있습니다.
질문 2: 이 전원 어댑터를 국제적으로 사용할 수 있습니까?
답변 2: 예. 범용 AC 입력(100–240 VAC)을 지원합니다. 국가별 적합한 AC 코드 사용 시 전 세계적으로 배포할 수 있습니다.
질문 3: ATS024T‑P/A에 보호 기능이 포함되어 있습니까?
답변 3: 물론입니다. 과전류, 과전압 및 단락 보호가 전원 공급 장치와 연결된 장치를 보호합니다.
질문 4: DC 출력 커넥터나 케이블 길이를 맞춤 설정할 수 있나요?
답변 4: 예, 프로젝트의 특정 요구사항을 충족하기 위해 맞춤 커넥터, 케이블 길이 및 선택적 페라이트 코어를 제공합니다.
질문 5: 이 데스크톱 어댑터와 호환되는 장치 유형은 무엇입니까?
답변 5: 데스크톱 네트워킹 장비, POS 단말기, 임베디드 제어 시스템, 모니터링 장치 및 유연한 배치가 필요한 기타 상업용 전자기기에 이상적입니다.
제품 문의
| 이미지 | 제품명 |
|---|---|
|

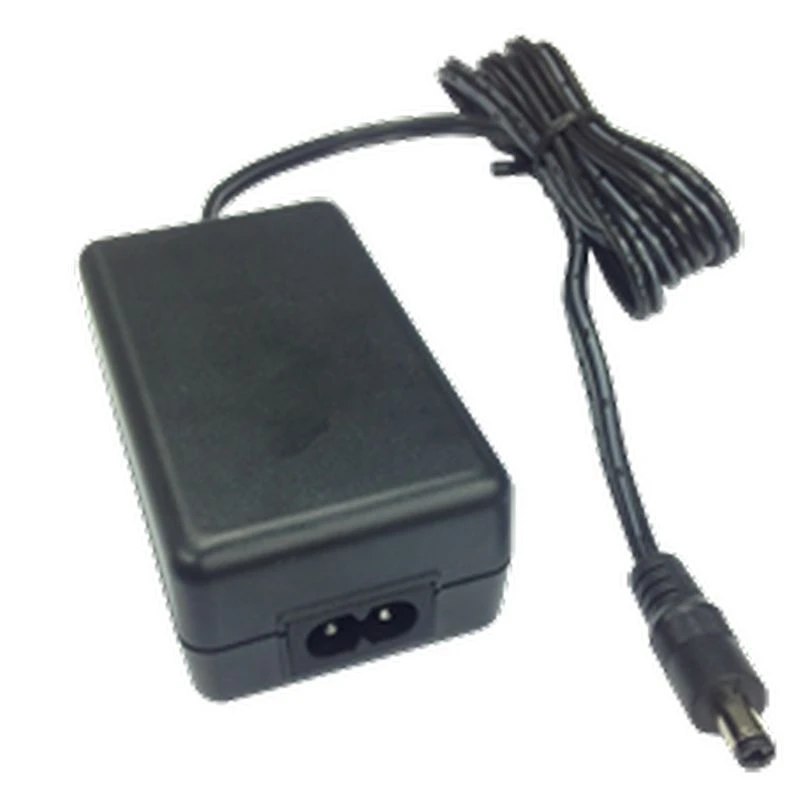

24W 시리즈 ATS024T-P/A |
