ATS160TS-□XXX
XXX = 출력 전압
□ = P : C6 / C14
□ = A : C8
특징:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC 범용 입력
* GaN 충전기 공급업체의 질화갈륨 기반 설계
* 높은 전력 밀도 : 10.0W / in3
* 200kHz 스위칭 주파수
* 효율 최대 95%
* 낮은 리플 노이즈의 안정화된 출력
* 수정 및 맞춤 설계 가능
* 1년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 출력 (W) |
|---|---|---|---|
| ATS160TS-□120 | 12.0V | 12.50A | 150W |
| ATS160TS-□190 | 19.0V | 8.40A | 160W |
| ATS160TS-□240 | 24.0V | 6.60A | 160W |
| ATS160TS-□480 | 48.0V | 3.30A | 160W |
| ATS160TS-□560 | 56.0V | 2.86A | 160W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 2.2A (최대) |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320 / C6, C8, C14 |
| 출력 | |
| 부하 조정률 | ± 5% (일반적) |
| 리플 및 노이즈 | ≤ 1% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화 시 0.5mS |
| 시작 시간 | < 3,000mS |
| 홀드업 시간 | ≥ 10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과온도 보호 |
| 안전 승인 | |
| 승인 | CB / UL / cUL / FCC / GS / CE / PSE (Class I Only) / BSMI |
| 전기 | |
| 토폴로지 | LLC |
| 절연 내력 | 3,000VAC 1차 - 2차 |
| 누설 전류 | < 0.5mA @ 2Pin / < 5mA @ 3Pin |
| 효율 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 규격 | EN55032 EN61000-3-2,3 EN55035 |
| MTBF (무고장 평균시간) | 25°C에서 Telcordia SR-332에 의해 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 ~ +40°C |
| 보관 온도 | -20 ~ +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 ~ 80% RH 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | C6 & C14: 길이(L) 161 x 폭(W) 54.2 x 높이(H) 33.2 (mm) C8: 길이(L) 150 x 폭(W) 54 x 높이(H) 33 (mm) |
| 무게 | 530g (참조) |
개요
ATS160TS-P/A 160W GaN AC/DC 전원 어댑터
ATS160TS-P/A는 산업용, 상업용 및 전문 전자기기가 요구하는 컴팩트하고 효율적이며 신뢰할 수 있는 외부 전원을 위해 설계된 고성능 160W GaN AC/DC 전원 어댑터입니다. 이 어댑터는 Gallium Nitride(GaN) 기술을 활용하여 작은 폼 팩터에서 높은 에너지 효율, 우수한 열 성능 및 높은 전력 밀도를 제공합니다.
범용 AC 입력과 유연한 DC 출력 구성으로 ATS160TS-P/A는 OEM 통합 및 글로벌 배포를 위한 다목적 솔루션을 제공하여 안전성이나 성능을 희생하지 않고 최신 장치의 전력 요구를 충족합니다.
고효율 GaN 기술
선도적인 GaN 전력 솔루션인 ATS160TS-P/A는 저리플 노이즈로 규제된 출력을 보장하여 민감한 전자기기에 안정적이고 신뢰할 수 있는 전원을 제공합니다. GaN 기술은 에너지 손실을 줄이고 열 방출을 개선하여 성능을 희생하지 않으면서 어댑터 크기를 줄일 수 있게 합니다.
과전류, 과전압 및 단락 보호를 포함한 내장 보호 기능은 어댑터와 연결된 장비 모두의 안전한 작동을 보장합니다. 이는 ATS160TS-P/A를 까다로운 산업용, 상업용 및 전문 환경에서의 연속 운용에 적합하게 만듭니다.
적용 분야 및 사용 사례
ATS160TS-P/A는 고효율 GaN 전력 솔루션이 필요한 장치에 이상적이며, 포함된 예시는 다음과 같습니다:
- 산업용 자동화 및 임베디드 제어 시스템
- 통신 및 네트워킹 장비
- 실험실 기기 및 테스트 장비
- 안정적인 고출력을 필요로 하는 전문 전자기기
이러한 시나리오는 어댑터의 컴팩트한 설계, 신뢰할 수 있는 출력 및 높은 열 효율의 혜택을 받아 고부하 애플리케이션에서 일관된 성능을 보장합니다.
통합 및 연결성
이 GaN AC/DC 어댑터는 여러 DC 출력 옵션과 표준 커넥터를 지원하여 다양한 하드웨어 플랫폼에 유연한 통합을 제공합니다. 컴팩트한 폼 팩터는 OEM 인클로저, 선반 또는 데스크탑 구성에 적합합니다. 범용 AC 입력은 전 세계 호환성을 보장하며, 선택적 DC 케이블 및 커넥터 맞춤 설정을 통해 특정 장치에 정확하게 적응할 수 있습니다.
지원 및 보증
ATS160TS-P/A는 2년 보증과 전담 기술 지원을 제공합니다. 설치, 통합 및 인증을 지원하기 위한 데이터시트, 매뉴얼 및 규정 준수 문서가 제공됩니다. 프로젝트별 요구사항을 충족하기 위해 DC 커넥터, 케이블 길이 및 출력 전압에 대한 OEM 맞춤화도 지원됩니다.
자주 묻는 질문
Q1: 어떤 종류의 기기가 ATS160TS-P/A GaN 어댑터를 사용할 수 있나요?
A1: 컴팩트하고 고효율의 160W 출력을 제공하는 GaN AC/DC 전원 어댑터가 필요한 산업용, 실험실용 및 상업용 전자기기를 지원합니다.
Q2: 어떤 안전 기능이 포함되어 있나요?
A2: 어댑터에는 과전류, 과전압 및 단락 보호가 포함되어 있어 안전하고 신뢰할 수 있는 작동을 보장합니다.
Q3: 이 어댑터를 국제적으로 사용할 수 있나요?
A3: 예, 범용 AC 입력으로 전 세계 배포가 가능하며 지역별 호환성을 위해 선택 가능한 DC 케이블 구성이 제공됩니다.
Q4: OEM 맞춤화가 가능한가요?
A4: 예, 어댑터는 특정 장치 요구사항을 충족하기 위해 다양한 DC 커넥터, 케이블 길이 및 출력 전압으로 맞춤화할 수 있습니다.
제품 문의
| 이미지 | 제품명 |
|---|---|
|

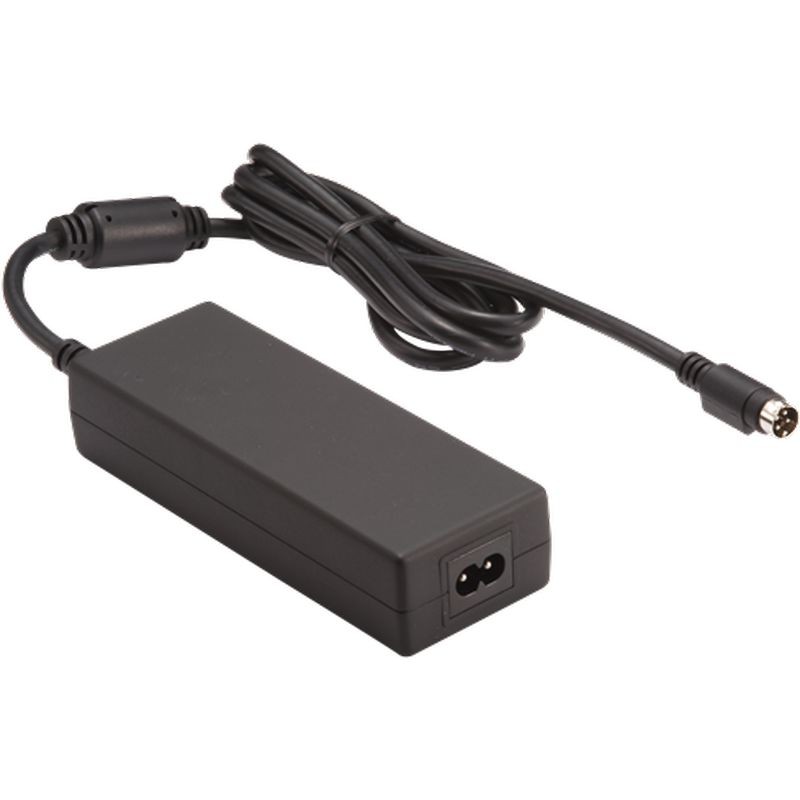

160W 시리즈 (I.T.E.) ATS160TS-P/A |
