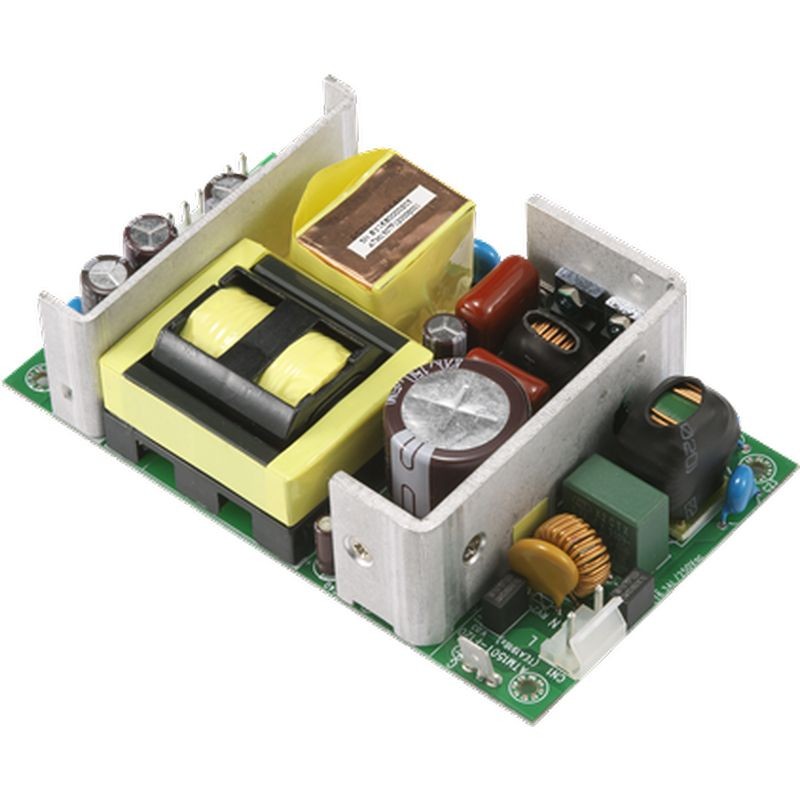

150W 3"x 5" Serie (Medizinisch&I.T.E.)
Informationen
ATM150T-FXXX
XXX = Ausgangsspannung
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMV : IEC60601-1-2 (Edition 4.1)
* Schutzmaßnahmen: 2 X MOPP
* IEC 60950-1
* 100-240VAC Universal-Eingang
* Geregelter Ausgang mit geringem Restwelligkeits- und Rauschpegel
* Modifizierte und kundenspezifische Designs verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM150T-F120 | 12.0V | 12.50A | 150W |
| ATM150T-F240 | 24.0V | 6.25A | 150W |
| ATM150T-F300 | 30.0V | 5.0A | 150W |
| ATM150T-F480 | 48.0V | 3.12A | 150W |
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 1.7A - 0.8A |
| Schutz | Interne primäre Stromsicherung |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Restwelligkeit & Rauschen | ≤1% Vp-p @ Volllast |
| Transient (dynamische) Reaktion | 0.5mS bei 50% Laständerung (typisch) |
| Startzeit | < 3,000mS |
| Überbrückungszeit | ≥10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / T-mark (TÜV) |
| Elektrische Daten | |
| Topologie | LLC |
| Dielektrische Spannungsfestigkeit | 4,000VAC Primär - Sekundär |
| Berührungsstrom (Patient) / Ableitstrom | <100µA |
| Schutzleiter-Ableitstrom | <5mA |
| Wirkungsgrad | Erfüllt DoE Level VI, ErP Stage 2 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 to +50°C |
| Lagertemperatur | -20 to +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Abmessungen | L 127 x B 76 x H 38 (mm) (Ref.) 5" x 3" x 1.5" (Zoll) |
| Gewicht | 320 g (Ref.) |
