200W 2"x 4" Serie (Medizinisch&I.T.E.)
Informationen
ATM200TS-FXXX□
XXX = Ausgangsspannung

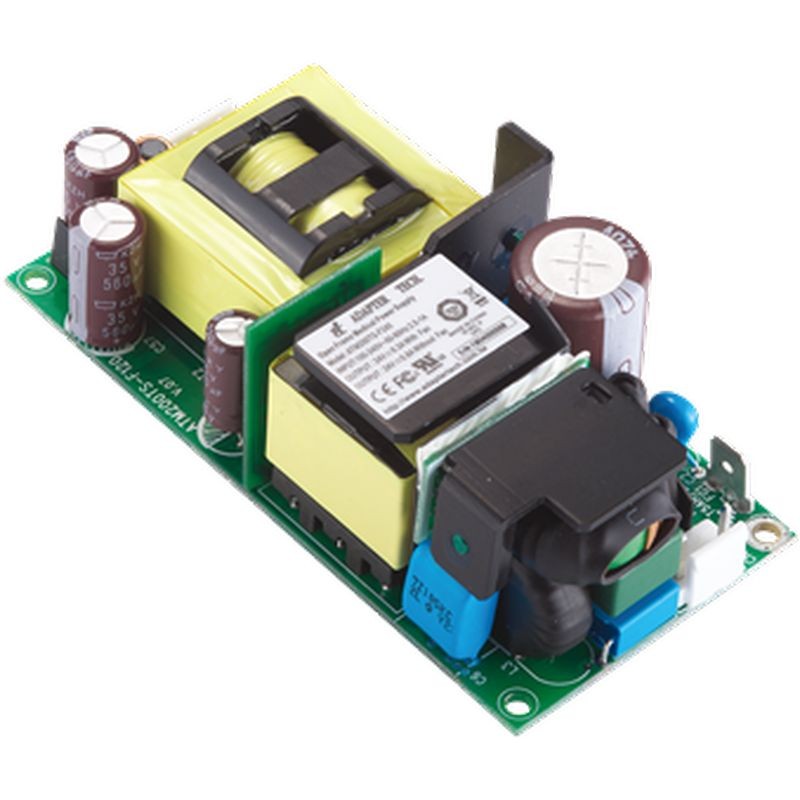

□ = Leer : Open Frame (offene Bauform)

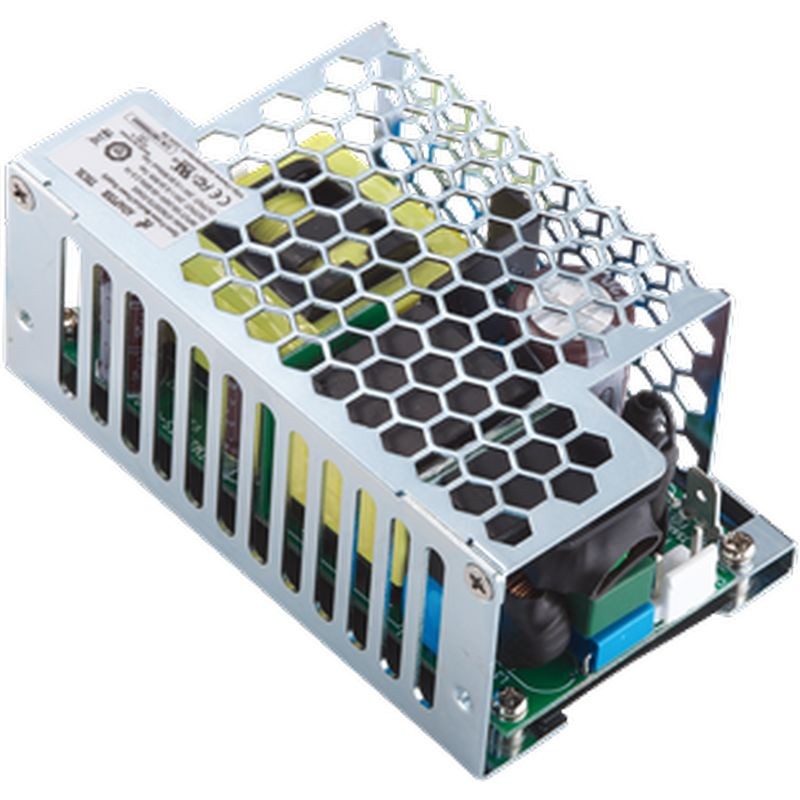

□ = X : Gehäuseausführung
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1
* EMV : IEC60601-1-2
* Schutzmaßnahmen : 2 x MOPP
* IEC/EN/UL 62368-1
* Geregelter Ausgang mit geringer Restwelligkeit und geringem Rauschen
* Modifizierte und kundenspezifische Ausführungen verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Leistung | ||
|---|---|---|---|---|---|
| Konvektion | Mit Lüfter | Konvektion | Mit Lüfter | ||
| ATM200TS-F120□ | 12.0V | 11.6A | 16.0A | 140W | 192W |
| ATM200TS-F150□ | 15.0V | 9.3A | 13.0A | 140W | 195W |
| ATM200TS-F240□ | 24.0V | 5.8A | 8.3A | 140W | 200W |
| ATM200TS-F360□ | 36.0V | 3.9A | 5.5A | 140W | 200W |
| ATM200TS-F480□ | 48.0V | 2.9A | 4.2A | 140W | 200W |
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240VAC (Nennwert) 90-264VAC (Bereich) |
| Netzfrequenz | 50-60Hz (Nennwert) 47-63Hz (Bereich) |
| Strom | 2.5-1A |
| Schutz | Interne primärseitige Stromsicherung |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Restwelligkeit & Rauschen | ≤1% Vss bei Volllast |
| Transientes (dynamisches) Verhalten | 0.5mS bei 50% Laständerung, typisch |
| Anlaufzeit | < 3,000mS |
| Überbrückungszeit | ≥10mS bei Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / CE / T-mark (TÜV) |
| Elektrische Daten | |
| Topologie | LLC |
| Spannungsfestigkeit | 4,000VAC primär - sekundär |
| Berührungsstrom (Patient) / Ableitstrom | <100µA |
| Erdableitstrom | <5mA |
| Wirkungsgrad | Erfüllt DoE Level VI, ErP Stufe 2 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +50°C |
| Lagertemperatur | -20 bis +80°C (in Verpackung) |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% rF (nicht kondensierend) Lagerung: 10 bis 90% rF (in Verpackung) |
| Kühlung | 140W mit Konvektionskühlung 200W mit Lüfterkühlung |
| Mechanische Daten | |
| Abmessungen | Offene Bauform：L 101.6 × B 50.8 × H 36.1 (mm) 4" x 2" x 1.42" |
| Gehäuseausführung：L 103.4 × B 62 × H 42.9 (mm) 4.07" x 2.44" x 1.69" |
|
| Gewicht | Offene Bauform: 284g (Ref.) |
| Gehäuseausführung: 306g (Ref.) | |
