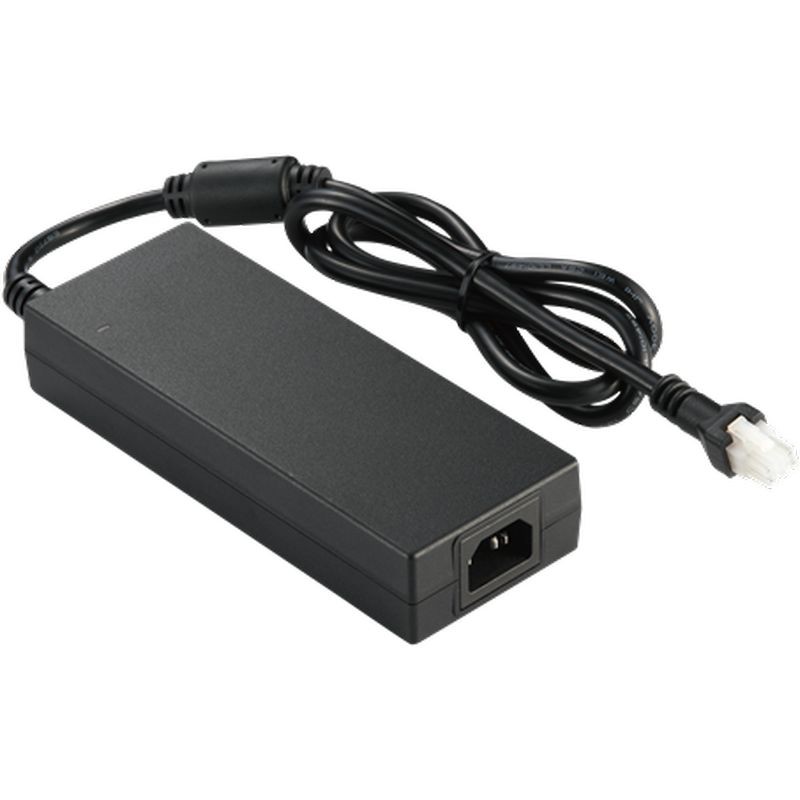

200W Serie
Informationen
ATM200A4-□XXX
XXX = Ausgangsspannung
□ = P : C14
□ = A : C18
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMV : IEC60601-1-2 (Edition 4.1)
* Schutzmaßnahmen: 2 x MOPP
* 100-240VAC Universaleingang
* Geregelter Ausgang mit geringer Welligkeit und Rauschen
* Erfüllt Anforderungen von Prüforganisationen und ist EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Ausführungen verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM200A4-□120 | 12.0V | 16.00A | 192W |
| ATM200A4-□150 | 15.0V | 13.33A | 200W |
| ATM200A4-□190 | 19.0V | 10.50A | 200W |
| ATM200A4-□240 | 24.0V | 8.30A | 200W |
| ATM200A4-□250 | 25.0V | 8.00A | 200W |
| ATM200A4-□480 | 48.0V | 4.17A | 200W |
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 2.4A-1.0A |
| Schutz | Interne Primärstromsicherung |
| Konfiguration | IEC60320/C14, C18 |
| Ausgang | |
| Lastregelung | ± 5% |
| Welligkeit & Rauschen | ≤1% Vp-p @ Full Load |
| Transientes (dynamisches) Ansprechverhalten | 0.5mS with 50% Load Change |
| Startzeit | < 3,000mS |
| Überbrückungszeit | ≥ 10mS @ Full Load |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz/ Überspannungsschutz/ Überstromschutz/ Übertemperaturschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / CE / TUV / PSE |
| Elektrische Daten | |
| Topologie | LLC |
| Isolationsfestigkeit | 4,000VAC Primary - Secondary |
| Berührungsstrom (Patient) | < 100µA |
| Leckstrom | < 100µA |
| Schutzleiterleckstrom | < 5mA |
| Wirkungsgrad | Meet DoE Level VI, ErP Stage 2 |
| EMV-Standards | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 Calculated Hours at 25°C, by Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 to +40°C |
| Lagertemperatur | -20 to +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 to 80% RH, Storage: 10 to 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanik | |
| Gehäuseabmessungen | L 173 x B 67 x H 32.1 (mm) |
| Gewicht | 618g (Ref.) |
