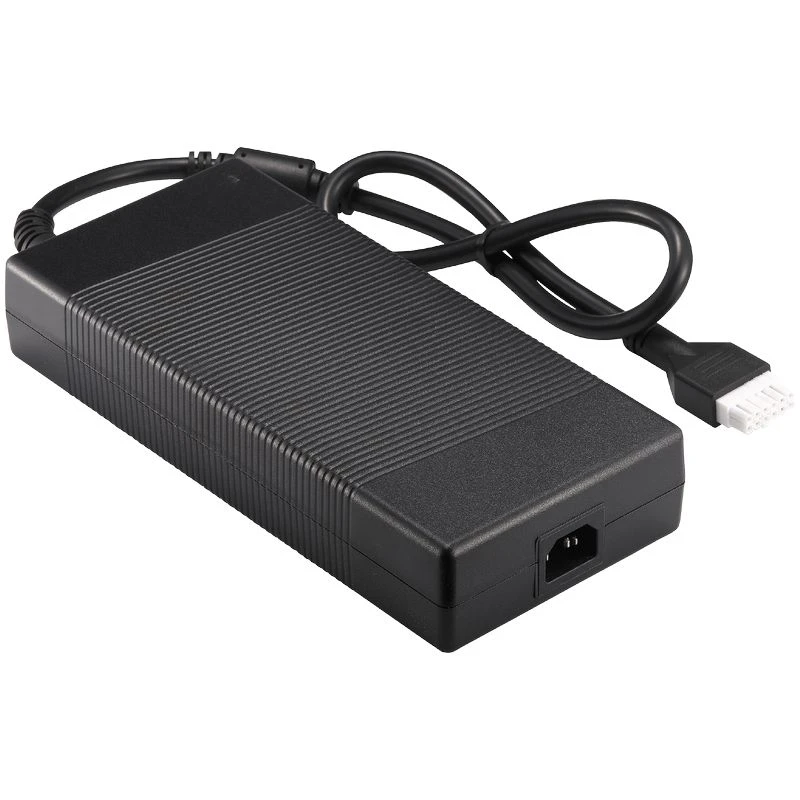

600W Serie
Informationen
ATM600A4-PXXX
XXX = Ausgangsspannung
P : C14
Merkmale:
* IEC/EN/UL 62368-1 3. Ausgabe
* 100-240VAC Universaleingang
* Geregelter Ausgang mit geringem Ripple-Rauschen
* Entspricht den Anforderungen von Sicherheitsstellen und ist EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Ausführungen verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM600A4-P120 | 12.0V | 45.00A | 540W |
| ATM600A4-P240 | 24.0V | 25.00A | 600W |
| ATM600A4-P480 | 48.0V | 12.50A | 600W |
| ATM600A4-P560 | 56.0V | 10.75A | 600W |
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 7A max. |
| Schutz | Interne Sicherung auf der Primärseite |
| Konfiguration | IEC60320 / C14 |
| Ausgang | |
| Lastregelung | ± 5 % (typisch) |
| Ripple & Rauschen | ≤ 1 % Vp-p bei Volllast |
| Transient (dynamische Reaktion) | 0.5mS bei 50% Laständerung |
| Einschaltzeit | < 3,500mS |
| Nachhaltezeit | ≥ 10mS bei Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| Elektrisch | |
| Topologie | LLC |
| Isolationsfestigkeit | 4,000VAC Primär - Sekundär |
| Berührungsstrom (Patient) / Leckstrom | < 100µA |
| Erdungsleckstrom | < 5mA |
| EMC-Standards | EN55032 / EN55011 EN61000-3-2,3 EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchte | Betrieb: 20 bis 80 % RH Lagerung: 10 bis 90 % RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Gehäuseabmessungen | L 254 x B 119 x H 50.5 (mm) |
| Gewicht | 2,100g (Referenz) |
