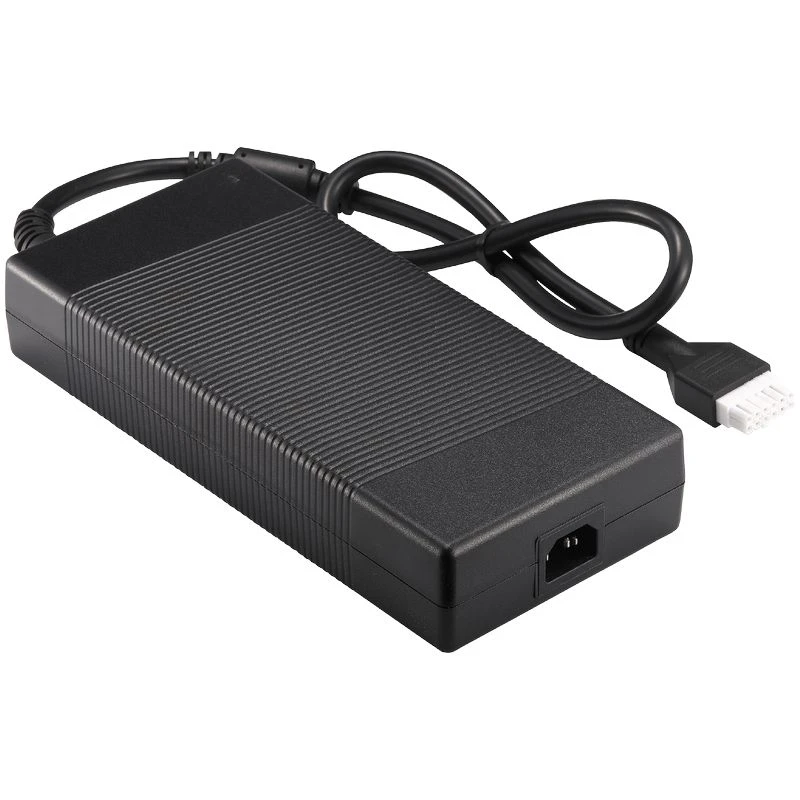

600W シリーズ
情報
ATM600A4-PXXX
XXX = 出力電圧
P : C14
特徴:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC ユニバーサル入力
* 低リップルノイズの安定化出力
* 安全規格要件およびEMI/EMS認証取得
* 改造およびカスタム設計対応可能
* 2年保証
出力仕様
| モデル | 出力電圧 | 出力電流 | 出力 (W) |
|---|---|---|---|
| ATM600A4-P120 | 12.0V | 45.00A | 540W |
| ATM600A4-P240 | 24.0V | 25.00A | 600W |
| ATM600A4-P480 | 48.0V | 12.50A | 600W |
| ATM600A4-P560 | 56.0V | 10.75A | 600W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 周波数 | 50-60Hz |
| 電流 | 最大 7A |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | IEC60320 / C14 |
| 出力 | |
| 負荷調整率 | ± 5% (典型) |
| リップルとノイズ | ≤ 1% Vp-p @ 定格負荷 |
| 過渡（動的）応答 | 50% 負荷変動で 0.5mS |
| 起動時間 | < 3,500mS |
| ホールドアップ時間 | ≥ 10mS @ 定格負荷 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過温度保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| 電気 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC 一次-二次間 |
| タッチ電流（患者）/ 漏れ電流 | < 100µA |
| アース漏れ電流 | < 5mA |
| EMC 規格 | EN55032 / EN55011 EN61000-3-2,3 EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°Cで300,000時間（算出値）、Telcordia SR-332による |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保存温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時: 20 to 80% RH 保存時: 10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的仕様 | |
| ケース寸法 | L 254 x W 119 x H 50.5 (mm) |
| 重量 | 2,100g (参考) |
