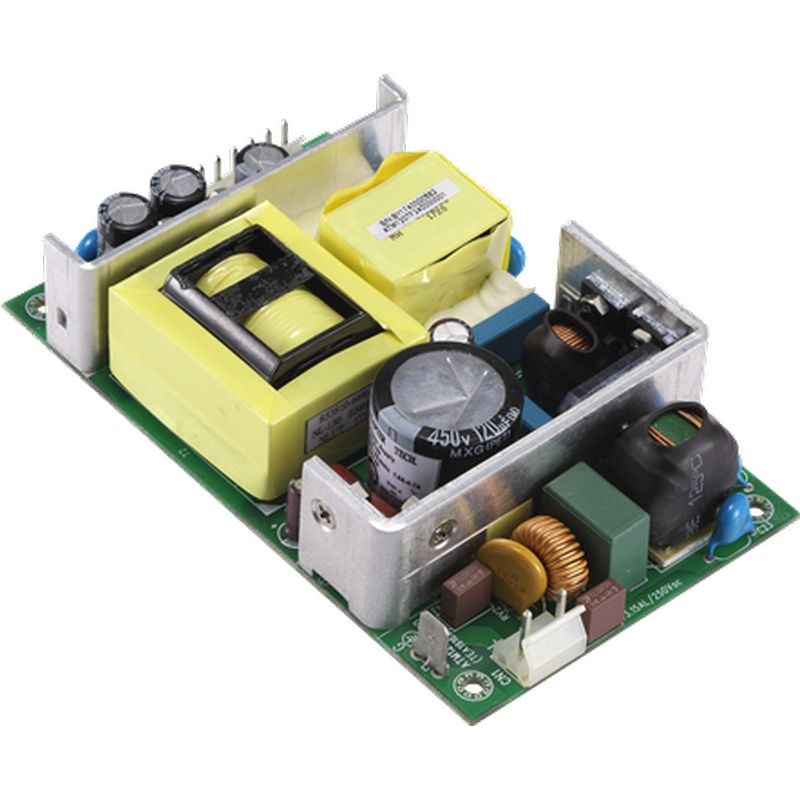

120W 3"x 5" シリーズ (医療用および情報技術機器)
情報
ATM120T-FXXX
特長：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 保護手段: 2 X MOPP
* IEC 60950-1
* 100-240VAC ユニバーサル入力
* 低リップルノイズのある安定化出力
* 改造およびカスタム設計対応可能
* 2年間保証
出力仕様
| モデル | 出力電圧 | 出力電流 | ワット |
|---|---|---|---|
| ATM120T-F120 | 12.0V | 10.0A | 120W |
| ATM120T-F150 | 15.0V | 8.0A | 120W |
| ATM120T-F190 | 19.0V | 6.3A | 120W |
| ATM120T-F240 | 24.0V | 5.0A | 120W |
| ATM120T-F300 | 30.0V | 4.0A | 120W |
| ATM120T-F480 | 48.0V | 2.5A | 120W |
仕様の詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| ライン周波数 | 50-60Hz |
| 電流 | 1.5A - 0.7A |
| 保護 | 内蔵一次側電流ヒューズ |
| 出力 | |
| 負荷調整率 | ± 5% (典型) |
| リップルおよびノイズ | ≤1% Vp-p @ フルロード時 |
| 過渡（動的）応答 | 50%負荷変化に対する典型値 0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS @ フルロード時 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過温度保護 |
| 安全認証 | |
| 認証 | CB / UL / cUL / TÜV SÜD mark/ CE |
| 電気的 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC 一次側 - 二次側間 |
| タッチ電流（患者）漏れ電流 | <100µA |
| 地絡漏れ電流 | <5mA |
| 効率 | DoE Level VI, ErP Stage 2 に準拠 |
| 平均故障間隔 (MTBF) | 25°Cで算出した300,000時間、Telcordia SR-332による |
| 環境 | |
| 動作温度 | -20 to +50°C |
| 保管温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作: 20 to 80% RH 保管: 10 to 90% RH |
| 冷却 | 自然対流冷却 |
| 機械的 | |
| 寸法 | L 127 x W 76 x H 31 (mm) (参照) 5" x 3" x 1.2" (inch) |
| 重量 | 320g (参照) |
