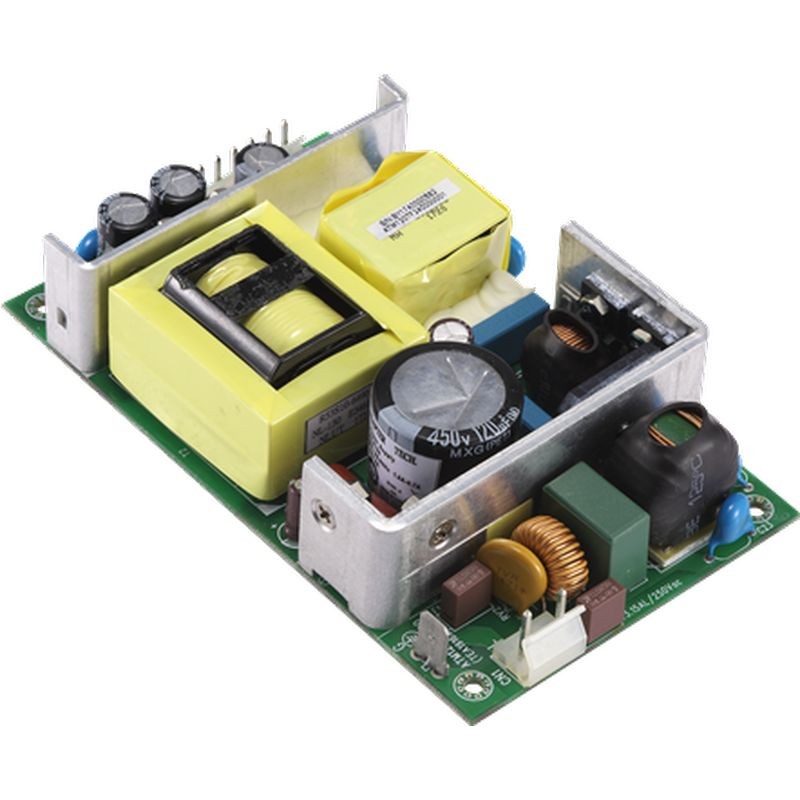

120W 3"x 5" 시리즈 (의료&I.T.E.)
정보
ATM120T-FXXX
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 보호 수단: 2 X MOPP
* IEC 60950-1
* 100-240VAC 범용 입력
* 저 리플 노이즈의 안정화 출력
* 수정 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 전력 (W) |
|---|---|---|---|
| ATM120T-F120 | 12.0V | 10.0A | 120W |
| ATM120T-F150 | 15.0V | 8.0A | 120W |
| ATM120T-F190 | 19.0V | 6.3A | 120W |
| ATM120T-F240 | 24.0V | 5.0A | 120W |
| ATM120T-F300 | 30.0V | 4.0A | 120W |
| ATM120T-F480 | 48.0V | 2.5A | 120W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 선 주파수 | 50-60Hz |
| 전류 | 1.5A - 0.7A |
| 보호 | 내부 1차 전류 퓨즈 |
| 출력 | |
| 부하 조정 | ± 5% (대표값) |
| 리플 및 노이즈 | ≤1% Vp-p @ 풀 부하 |
| 과도(동적) 응답 | 50% 부하 변화에 대해 0.5mS (대표값) |
| 기동 시간 | < 3,000mS |
| 유지 시간 | ≥10mS @ 풀 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과온도 보호 |
| 안전 인증 | |
| 인증 | CB / UL / cUL / TÜV SÜD mark/ CE |
| 전기 | |
| 회로 구성 | LLC |
| 내전압 | 4,000VAC 1차 - 2차 |
| 접촉 전류(환자) 누설 전류 | <100µA |
| 접지 누설 전류 | <5mA |
| 효율 | DoE Level VI, ErP Stage 2 충족 |
| MTBF(무고장 평균시간) | 25°C에서 계산된 300,000시간 (Telcordia SR-332 기준) |
| 환경 | |
| 동작 온도 | -20 ~ +50°C |
| 보관 온도 | -20 ~ +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 ~ 80% RH 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 치수 | 길이 127 x 폭 76 x 높이 31 (mm) (참고) 5" x 3" x 1.2" (inch) |
| 무게 | 320g (참고) |
