ATM250TS-□XXX
XXX = 出力電圧
□ = P : C14
□ = A : C18
特長:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* IEC/EN/ANSI/AAMI HA60601-1-11 (Class II Only)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC ユニバーサル入力
* 窒化ガリウムベースの設計
* 高い電力密度 : 11W / in3
* 250kHzのスイッチング周波数
* 保護手段: 2 X MOPP
* 効率最大95%
* リップルノイズの少ない安定化出力
* 改造およびカスタム設計対応可
* 2年間保証
出力仕様
| モデル | 出力電圧 | 出力電流 | 出力 (W) |
|---|---|---|---|
| ATM250TS-□120 | 12.0V | 19.00A | 228W |
| ATM250TS-□190 | 19.0V | 13.20A | 250W |
| ATM250TS-□240 | 24.0V | 10.40A | 250W |
| ATM250TS-□480 | 48.0V | 5.20A | 250W |
| ATM250TS-□560(*) | 56.0V | 4.48A | 250W |
(*) I.T.E. 標準の安全承認のみ
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| ライン周波数 | 50-60Hz |
| 電流 | 2.9A-1.3A |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | IEC60320 / C18, C14 |
| 出力 | |
| 負荷調整率 | ± 5% (Typical) |
| リップル & ノイズ | ≤1% Vp-p @ 定格負荷時 |
| 過渡（動的）応答 | 負荷50%変動で0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS @ 定格負荷時 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護/ 過電圧保護/ 過電流保護/ 過熱保護 |
| 安全認証 | |
| 認証 | CB / UL / cUL / FCC / GS / TUV / CE / PSE / BSMI |
| 電気 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC Primary - Secondary |
| 接触電流（患者）漏れ電流 | <100µA |
| 接地漏れ電流 | <5mA |
| 効率 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC基準 | EN55032 / EN55011 EN61000-3-2,3 EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°Cで計算された300,000時間、Telcordia SR-332による |
| 環境 | |
| 動作温度 | -20〜+40°C |
| 保管温度 | -20〜+80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時: 20〜80% RH 保管時: 10〜90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的仕様 | |
| 外形寸法 | L 173 x W67 x H32.1 (mm) |
| 重量 | 855g (参考) |
概要

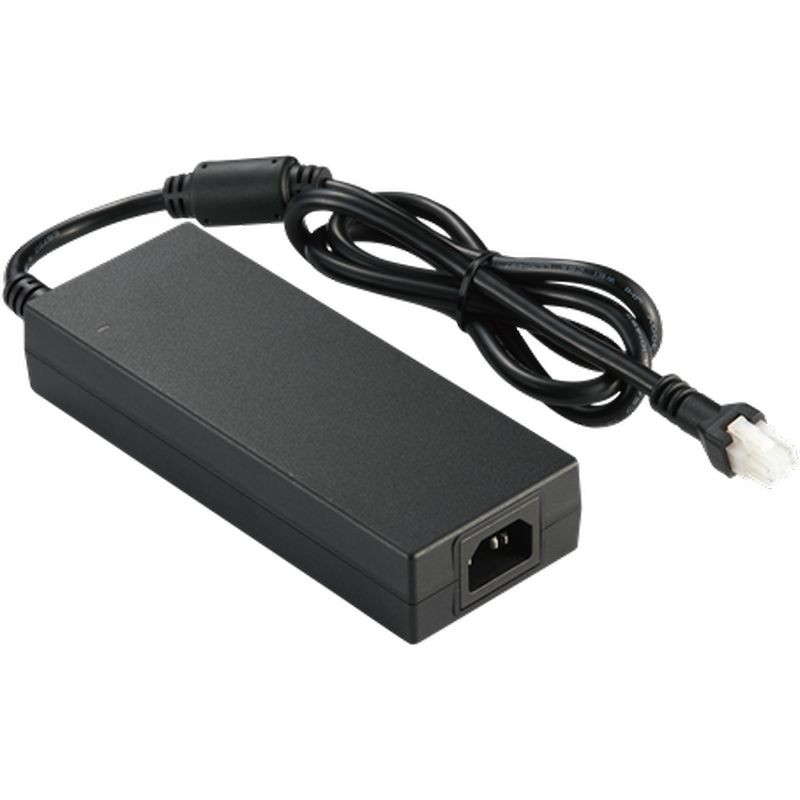

ATS250TS‑P/A 250W GaN AC/DC 電源アダプタ
ATS250TS‑P/Aシリーズは、効率的で信頼性が高く耐久性のある外部電源を必要とする高性能機器向けに設計された250 W GaN AC/DC電源アダプタです。信頼できるGaN充電器工場で製造されており、このアダプタはコンパクトな形状で高い電力密度を実現しており、産業用、商業用、プロフェッショナル向けの電子機器に最適です。
厳しい電力要件に対応するよう設計されたATS250TS‑P/Aは、ユニバーサルAC入力、高いエネルギー変換効率、低リップルノイズの安定した出力をサポートし、動的な負荷条件下でも安定した動作を保証します。
信頼できるGaN充電器工場による高効率GaN技術
主要なGaN充電器工場の製品であるATS250TS‑P/Aシリーズは、Gallium Nitride (GaN)技術を活用し、従来のシリコンベースのアダプタに比べて性能を向上させています。GaNパワーエレクトロニクスは以下のいくつかの利点を提供します:
- 高い電力密度により、コンパクトなデスクトップパッケージで最大250 Wの出力を提供しつつ小型化を実現します。
- GaNスイッチング部品は効率を最大95%まで向上させ、エネルギー損失と熱負荷を低減します。
- 低リップルノイズにより安定した電圧供給を支援し、これは高感度な制御系や通信機器にとって重要です。
これらの利点により、電力性能と熱制御が重要な用途にこのアダプタは適しています。
プロフェッショナルおよび産業用途向けに設計
ATS250TS‑P/Aシリーズは、IEC/EN/ANSI ES60601‑1 (Edition 3.1)、IEC/EN/UL 62368‑1、及びEMC要件を含む世界的な安全・性能基準を満たすよう設計されています。これらの基準は、商業用、産業用、または医療に準ずる環境でアダプタが安全かつ信頼性高く動作することを保証します。
ユニバーサルAC入力（100–240 VAC）により、電源システムを再設計することなく異なる地域での展開が可能であり、内蔵の保護機能（過電流、過電圧、過温度、短絡）がさらに安心を提供します。
典型的な用途と使用例
ATS250TS‑P/Aシリーズは、次のようなシステムへの電源供給に最適です:
- 産業用オートメーションおよび組込み制御機器
- 通信およびネットワーク機器
- 実験室機器および試験装置
- 安定した規制された電源を必要とする商用電子機器
これらの用途は、アダプタの高いエネルギー効率、コンパクトな設計、および信頼性の高い規制された出力の恩恵を受けます — いずれも認知されたGaN充電器工場によってサポートされています。
統合と接続性
ATS250TS‑P/Aは複数のDC出力電圧および構成をサポートしており、特定の機器要件に合わせて調整可能です。デスクトップ形式と柔軟なコネクタオプションにより、ラック、棚、または組込みハウジングへの統合に適しており、幅広いハードウェアプラットフォームとの互換性を確保します。
OEMのお客様は、特殊な用途に合わせたカスタマイズ設計を依頼することもできます。
サポートと保証
本アダプタシリーズには、製品選定、統合ガイダンス、トラブルシューティングの技術サポートが付帯した2年間の保証が付いています。データシートやマニュアルを含む詳細なドキュメントが、エンジニアや購買担当者のシステム設計および適合性確認を支援します。
よくある質問
Q1: ATS250TS‑P/Aアダプタはどのようなデバイスで使用できますか？
A1: 安定した規制された高出力の外部GaNアダプタを必要とする産業用、通信機器、実験室機器、および商用電子機器に適しています。
Q2: GaN技術はどのようにこのアダプタの性能を改善しますか？
A2: GaN技術はより高いスイッチング周波数と効率を可能にし、エネルギー損失と発熱を低減するとともに、従来のシリコンアダプタよりもコンパクトな設計を実現します。
Q3: このGaNアダプタは国際的な使用に適していますか？
A3: はい。ユニバーサルAC入力は100–240 VACをカバーしており、適切なACコードを使用することでグローバル市場での展開が可能です。
Q4: カスタマイズのオプションは利用できますか？
A4: はい。DCコネクタ、ケーブル長、および特定の出力プロファイルに関するOEMカスタマイズが、プロジェクトの要件に合わせてGaN充電器工場から提供可能です。
