ATM250TS-□XXX
XXX = 출력 전압
□ = P : C14
□ = A : C18
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* IEC/EN/ANSI/AAMI HA60601-1-11 (Class II Only)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC 범용 입력
* 갈륨 나이트라이드 기반 설계
* 높은 전력 밀도 : 11W / in3
* 250kHz 스위칭 주파수
* 보호 수단: 2 X MOPP
* 효율 최대 95%
* 리플 노이즈가 낮은 안정화 출력
* 수정 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 전력 (W) |
|---|---|---|---|
| ATM250TS-□120 | 12.0V | 19.00A | 228W |
| ATM250TS-□190 | 19.0V | 13.20A | 250W |
| ATM250TS-□240 | 24.0V | 10.40A | 250W |
| ATM250TS-□480 | 48.0V | 5.20A | 250W |
| ATM250TS-□560(*) | 56.0V | 4.48A | 250W |
(*) I.T.E. 표준 안전 승인만 해당
상세 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 2.9A-1.3A |
| 보호 | Internal Primary Current Fuse |
| 구성 | IEC60320 / C18, C14 |
| 출력 | |
| 부하 조정 | ± 5% (일반) |
| 리플 및 잡음 | ≤1% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화에서 0.5mS |
| 기동 시간 | < 3,000mS |
| 유지 시간 | ≥10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호/ 과온도 보호 |
| 안전 승인 | |
| 승인 | CB / UL / cUL / FCC / GS / TUV / CE / PSE / BSMI |
| 전기 | |
| 토폴로지 | LLC |
| 절연 내전압 | 4,000VAC Primary - Secondary |
| 접촉 전류(환자) 누설 전류 | <100µA |
| 접지 누설 전류 | <5mA |
| 효율 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 표준 | EN55032 / EN55011 EN61000-3-2,3 EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF | Telcordia SR-332에 따른 25°C에서 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L 173 x W67 x H32.1 (mm) |
| 무게 | 855g (Ref.) |
개요
ATS250TS‑P/A 250W 질화 갈륨(GaN) AC/DC 전원 어댑터
ATS250TS‑P/A 시리즈는 효율적이고 신뢰할 수 있으며 내구성이 뛰어난 외부 전원을 요구하는 고성능 장비를 위해 설계된 250 W 질화 갈륨(GaN) AC/DC 전원 어댑터입니다. 신뢰할 수 있는 GaN 충전기 제조업체에서 제조된 이 어댑터는 콤팩트한 폼팩터로 높은 전력 밀도를 제공하여 산업용, 상업용 및 전문 전자기기 응용에 이상적입니다.
강력한 전력 요구를 처리하도록 설계된 ATS250TS‑P/A는 범용 AC 입력, 높은 에너지 변환 효율, 낮은 리플 노이즈의 정류된 출력 등을 지원하여 동적 부하 조건에서도 안정적인 동작을 보장합니다.
신뢰할 수 있는 GaN 충전기 제조업체의 고효율 질화 갈륨 기술
선도적인 GaN 충전기 제조업체의 제품인 ATS250TS‑P/A 시리즈는 기존 실리콘 기반 어댑터보다 향상된 성능을 제공하기 위해 질화 갈륨(GaN) 기술을 활용합니다. GaN 전력 전자 장치는 여러 가지 장점을 제공합니다:
- 고전력 밀도는 콤팩트한 크기에서도 최대 250 W의 출력을 제공할 수 있게 합니다.
- GaN 스위칭 소자는 효율을 최대 95%까지 향상시켜 에너지 손실과 열 스트레스를 줄입니다.
- 낮은 리플 노이즈는 민감한 제어 시스템 및 통신 장치에 필수적인 안정적인 전압 공급을 지원합니다.
이러한 이점은 전력 성능 및 열 관리가 중요한 응용 분야에서 이 어댑터를 적합하게 만듭니다.
전문 및 산업용으로 설계
ATS250TS‑P/A 시리즈는 IEC/EN/ANSI ES60601‑1 (Edition 3.1), IEC/EN/UL 62368‑1 및 EMC 요구사항을 포함한 글로벌 안전 및 성능 표준을 충족하도록 설계되었습니다. 이러한 표준은 상업용, 산업용 또는 의료 관련 환경에서 어댑터가 안전하고 신뢰성 있게 작동하도록 보장합니다.
범용 AC 입력(100–240 VAC)은 전력 시스템을 재설계하지 않고도 다양한 지역에 배치할 수 있도록 지원하며, 내장된 보호(과전류, 과전압, 과온도 및 단락)는 추가적인 안심을 제공합니다.
대표적인 적용 분야 및 사용 사례
ATS250TS‑P/A 시리즈는 다음과 같은 시스템에 전원을 공급하는 데 이상적입니다:
- 산업 자동화 및 임베디드 제어 장비
- 통신 및 네트워킹 하드웨어
- 실험실 기기 및 시험 장비
- 일관되고 정류된 전원을 필요로 하는 상업용 전자기기
이러한 시나리오는 고에너지 효율, 콤팩트한 설계 및 신뢰할 수 있는 정류 출력의 혜택을 받으며—모두 인정받는 GaN 충전기 제조업체의 지원을 받습니다.
통합 및 연결성
ATS250TS‑P/A는 특정 장치 요구사항에 맞추어 조정 가능한 다중 DC 출력 전압 및 구성들을 지원합니다. 데스크탑 형식과 유연한 커넥터 옵션은 랙, 선반 또는 임베디드 하우징에 통합하기 적합하여 다양한 하드웨어 플랫폼과의 호환성을 보장합니다.
OEM 고객은 또한 특수 응용에 맞춘 맞춤형 설계를 요청할 수 있습니다.
지원 및 보증
이 어댑터 시리즈는 제품 선택, 통합 가이드 및 문제 해결을 위한 기술 지원이 뒷받침되는 2년 보증이 제공됩니다. 데이터시트 및 매뉴얼을 포함한 자세한 문서가 엔지니어와 구매자가 시스템 설계 및 규정 준수 확인을 수행하는 데 도움을 줍니다.
자주 묻는 질문
Q1: ATS250TS‑P/A 어댑터를 어떤 장치에서 사용할 수 있나요?
A1: 산업용, 통신용, 실험실용 및 안정적이고 정류된 고출력 외부 GaN 어댑터가 필요한 상업용 전자기기에 적합합니다.
Q2: GaN 기술이 이 어댑터의 성능을 어떻게 개선합니까?
A2: 질화 갈륨(GaN) 기술은 더 높은 스위칭 주파수와 효율을 가능하게 하여 에너지 손실과 열을 줄이고 기존 실리콘 어댑터보다 더 콤팩트한 설계를 가능하게 합니다.
Q3: 이 GaN 어댑터는 국제용으로 적합한가요?
A3: 예. 범용 AC 입력은 100–240 VAC를 커버하므로 적절한 AC 코드와 함께 글로벌 시장에 배치할 수 있습니다.
Q4: 맞춤형 옵션을 이용할 수 있나요?
A4: 예. DC 커넥터, 케이블 길이 및 특정 출력 프로파일에 대한 OEM 맞춤화가 프로젝트 요구사항에 맞춰 제공됩니다.
제품 문의
| 이미지 | 제품명 |
|---|---|
|

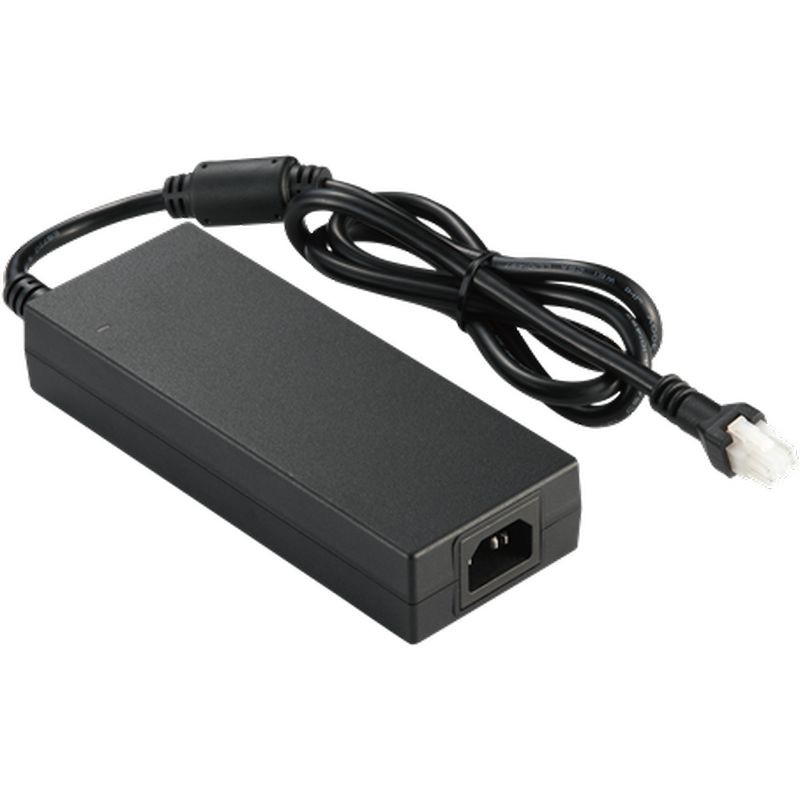

250W 시리즈 (의료용 및 정보기술 장비) ATM250TS-P/A |
