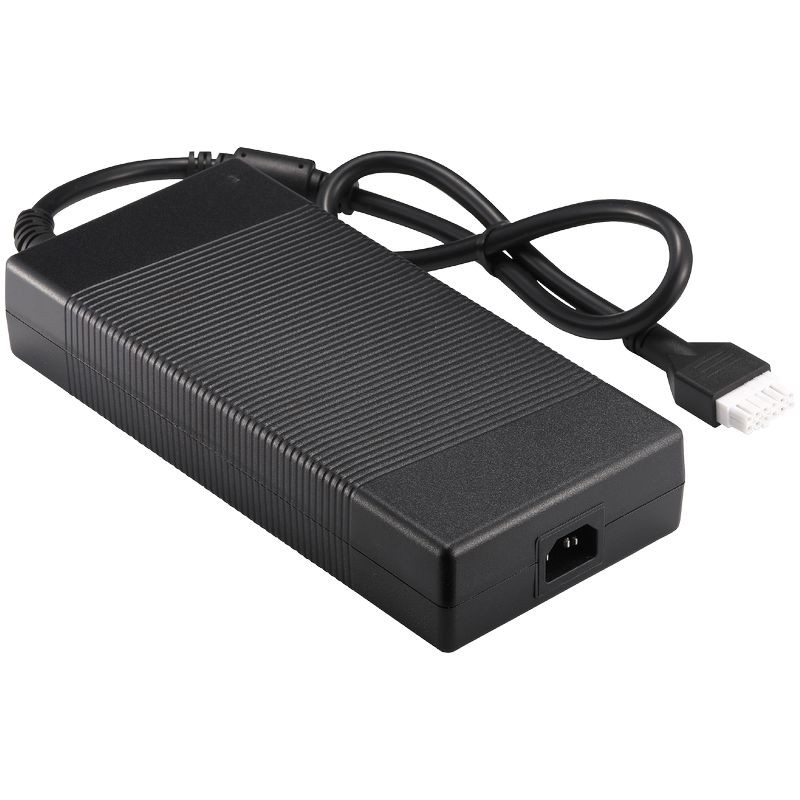

600W シリーズ
情報
ATM600A4-PXXX
XXX = 出力電圧
P : C14
特長:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC ユニバーサル入力
* 保護手段: 2 X MOPP
* 効率 最大95%
* 低リップルノイズのレギュレーテッド出力
* 改造およびカスタム設計対応可能
* 2年間保証
出力仕様
| モデル | 出力電圧 | 出力電流 | ワット |
|---|---|---|---|
| ATM600A4-P120 | 12.0V | 45.00A | 540W |
| ATM600A4-P240 | 24.0V | 25.00A | 600W |
| ATM600A4-P480 | 48.0V | 12.50A | 600W |
| ATM600A4-P560 | 56.0V | 10.71A | 600W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| ライン周波数 | 50-60Hz |
| 電流 | 7.0A - 2.7A |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | IEC60320 / C14 |
| 出力 | |
| 負荷変動 | ± 5% (代表値) |
| リップル & ノイズ | ≤ 1% Vp-p @ 定格負荷 |
| 過渡（ダイナミック）応答 | 50%の負荷変化で0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ 定格負荷 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過温度保護 |
| 安全承認 | |
| CB / UL / cUL / FCC / GS / TUV Mark / CE / PSE / BSMI | |
| 電気 | |
| トポロジー | LLC |
| 絶縁耐圧 | 4,000VAC 一次 - 二次 |
| タッチ電流（患者） / 漏れ電流 | < 100µA |
| 接地漏れ電流 | < 5mA |
| 効率 | DoE Level VI |
| EMC基準 | EN55032 / EN55011 EN61000-3-2,3 EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF | Telcordia SR-332に基づく、25°Cでの計算値 300,000時間 |
| 環境 | |
| 動作温度 | -20〜+40°C |
| 保存温度 | -20〜+80°C |
| 使用高度 | 5,000M |
| 相対湿度 | 動作時: 20 to 80% RH 保存時: 10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的仕様 | |
| 外形寸法 | 長さ 254 x 幅 119 x 高さ 50.5 (mm) |
| 重量 | 2,100g (参考) |
