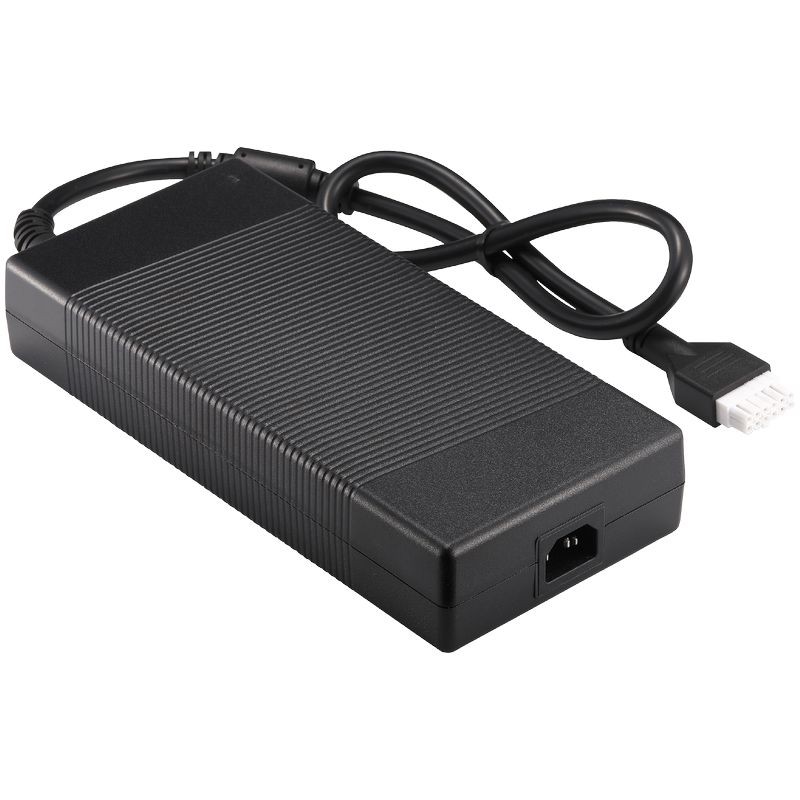

600W 시리즈
정보
ATM600A4-PXXX
XXX = 출력 전압
P : C14
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC 범용 입력
* 보호 수단: 2 X MOPP
* 효율 최대 95%
* 저리플 저잡음의 안정화된 출력
* 수정 및 맞춤형 디자인 가능
* 보증 기간 2년
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATM600A4-P120 | 12.0V | 45.00A | 540W |
| ATM600A4-P240 | 24.0V | 25.00A | 600W |
| ATM600A4-P480 | 48.0V | 12.50A | 600W |
| ATM600A4-P560 | 56.0V | 10.71A | 600W |
사양 상세
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 주파수 | 50-60Hz |
| 전류 | 7.0A - 2.7A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320 / C14 |
| 출력 | |
| 부하 조정 | ± 5% (일반) |
| 리플 및 노이즈 | ≤ 1% Vp-p @ 최대 부하 |
| 과도(동적) 응답 | 50% 부하 변화 시 0.5mS |
| 시동 시간 | < 3,000mS |
| 홀드업 시간 | ≥ 10mS @ 최대 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과온도 보호 |
| 안전 인증 | |
| CB / UL / cUL / FCC / GS / TUV Mark / CE / PSE / BSMI | |
| 전기적 | |
| 토폴로지 | LLC |
| 절연 내력 | 4,000VAC Primary - Secondary |
| 터치 전류(환자) / 누설 전류 | < 100µA |
| 접지 누설 전류 | < 5mA |
| 효율 | DoE Level VI |
| EMC 표준 | EN55032 / EN55011 EN61000-3-2,3 EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°C에서 Telcordia SR-332에 의해 계산된 300,000시간 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | 길이 254 x 폭 119 x 높이 50.5 (mm) |
| 무게 | 2,100g (참고) |
