45W USB-C
情報
ATN045A3-W200□
□ = U：折りたたみ式USプラグ／EU/UK交換式プラグに対応
□ = V：折りたたみ不可プラグ（US/EU/UK/AU交換式プラグ対応）
特長:
* IEC/EN/ANSI/AAMI ES 60601-1 (ED 3.2)
* EMC: IEC60601-1-2 (ED 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 保護方式：2 X MOPP
* 100-240VAC ユニバーサル入力
* P.D. 3.0 / QC 4.0+ / QC 4.0
* 低リップルノイズの安定化出力
* 各種安全機関の要件対応およびEMI/EMS認証取得
* 改造およびカスタム設計対応可能
* 2年保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | 出力（W） |
|---|---|---|---|
| ATN045A3-W200□ | 5.0V | 3.00A | 15W |
| 9.0V | 3.00A | 27W | |
| 12.0V | 3.00A | 36W | |
| 15.0V | 3.00A | 45W | |
| 20.0V | 2.25A | 45W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 周波数 | 50-60Hz |
| 電流 | 1A-0.5A |
| 保護 | 内部一次側電流ヒューズ |

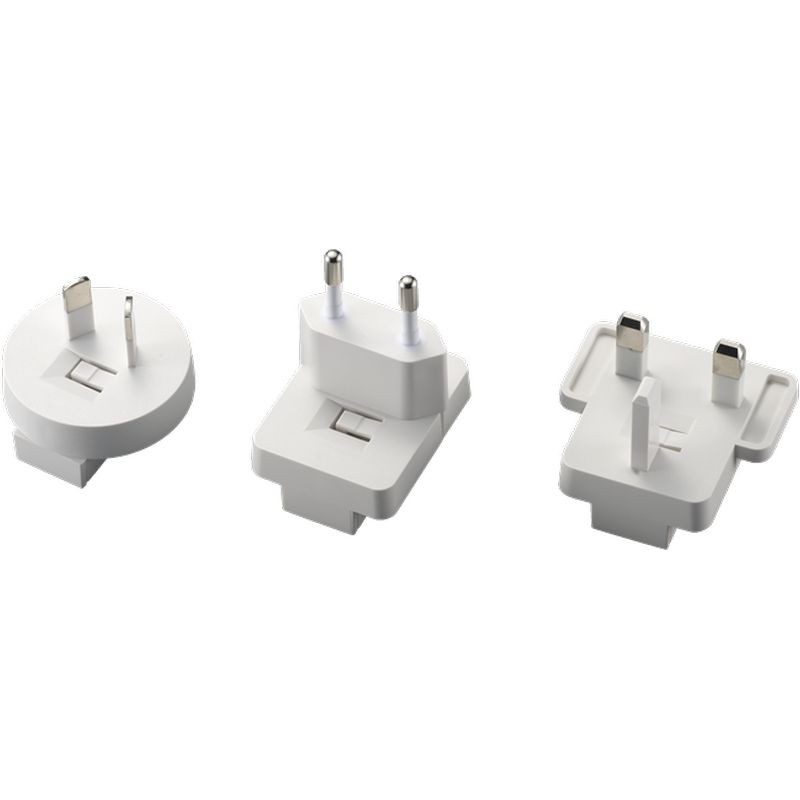

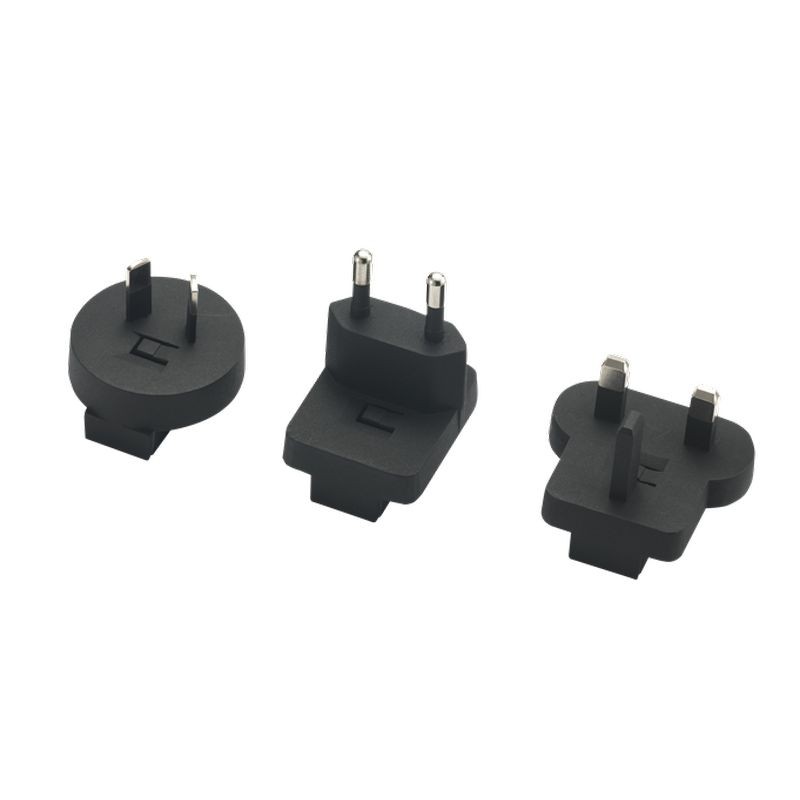

| 構成 | U = 折りたたみ式USプラグ、 V = 交換式プラグ |
| 出力 | |
| 負荷調整率 | ± 5%（典型値） |
| リップルおよびノイズ | ≤ 200m Vp-p @ フルロード時 |
| 過渡（動的）応答 | 50%の負荷変化で0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS @ フルロード時 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護／過電圧保護／過電流保護 |
| 安全認証 | |
| 米国向け | CB / UL / cUL / FCC / PSE / BSMI |
| 欧州向け | CB / T-mark / CE / GS |
| 英国向け | CB / UKCA |
| 電気的特性 | |
| 回路方式 | スイッチング・フライバック |
| 耐電圧 | 4,000VAC 一次－二次間 |
| 接触電流（患者）/ 漏れ電流 | < 100µA |
| 効率 | DoE Level VI、ErP Stage2、CoC Tier 2 に準拠 |
| EMC 規格 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000時間（25°C、Telcordia SR-332 による算出） |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保管温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時：20 to 80% RH, 保管時：10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的仕様 | |
| 外形寸法 | L 53.5 x W 31.5 x H 58 (mm) |
| 重量 | 125g（参考） |
概要
ATN045A3‑W200 45W USB‑C コンパクトで認証済みの充電アダプター
ATN045A3‑W200は、ノートパソコン、タブレット、スマートフォン、その他USB‑C対応機器などの最新デバイスに対して、信頼性が高く効率的な電力を供給するために設計されたプロフェッショナルグレードの45W USB‑Cアダプタです。USB Power Delivery（PD）技術を採用し、出力電圧を自動的に調整してデバイスが要求する適切な電力量を供給します。
幅広い互換性と高速な電力供給
このアダプタは100‑240 VACの広いAC入力範囲に対応しており、追加の変換器を必要とせずほとんどの国で使用できます。最大で45 WのUSB‑C電力を供給し、5 V、9 V、12 V、15 V、20 Vなどの複数の電圧レベルに対応することで、さまざまなPD対応デバイスに対して高速かつスムーズな充電を実現します。
低ノイズで安定した出力
出力が安定化されリップルノイズが低減されるよう設計されたこの45W USB‑Cアダプタは、電源の急変動や外来ノイズから敏感な電子機器を保護するのに役立つ安定した性能を提供します。その設計は日常使用における厳しい性能要件を満たします。
安心のための安全認証
このアダプタには安全性が組み込まれており、IEC/EN/ANSI ES60601‑1 (Edition 3.2)、EMC 要件、IEC/EN/UL 62368‑1 third edition といった国際的な安全基準に適合しています。また、短絡、過電圧、過電流といった保護機能を備え、アダプタ本体と接続される機器の両方を保護します。
携帯性と実用性
ATN045A3‑W200の設計はコンパクトで軽量なため、旅行やオフィスのデスク、自宅など、信頼できる45W USB‑C電源が必要なあらゆる場面で活躍します。折りたたみ式や交換式プラグなどのプラグオプションにより、地域ごとのニーズにも柔軟に対応します。
主な使用用途
- USB‑C対応のノートパソコンやウルトラブックの充電
- スマートフォン、タブレット、PD対応機器の急速充電
- オフィスや家庭環境での信頼できる電源供給
- コンパクトで効率的な旅行用充電器
認証済みの安全機能、幅広い機器対応、柔軟な利用シーンを兼ね備えたATN045A3‑W200は、現代の電子機器向けに設計された信頼性が高く効率的な45W USB‑C充電オプションをユーザーに提供します。
