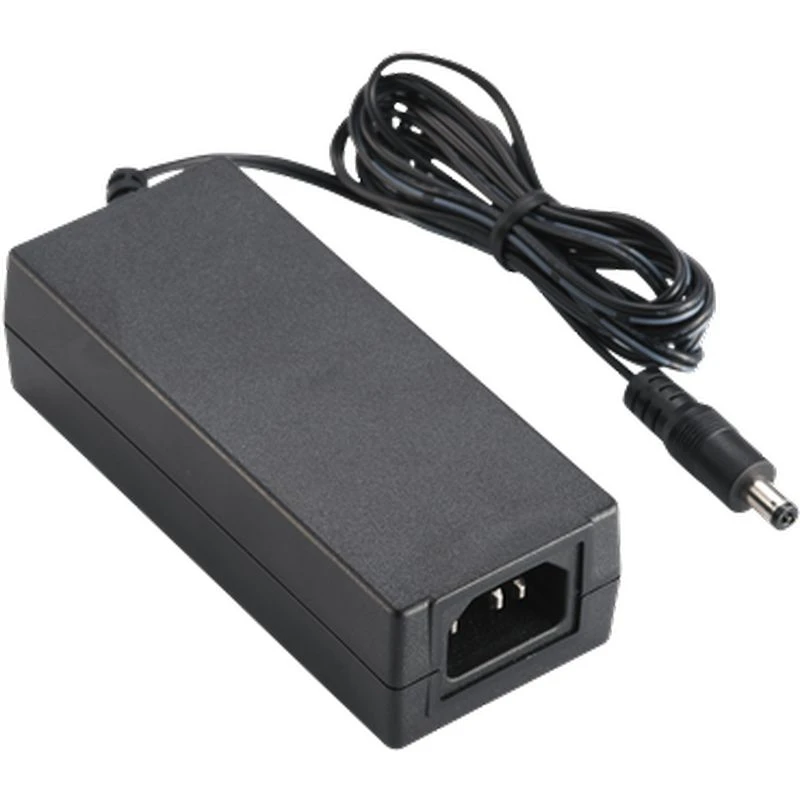

65W シリーズ
情報
ATS065A1-□XXX
XXX = 出力電圧
□ = A : C8
□ = G : C6
□ = P : C14
特徴：
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC ユニバーサル入力
* 低リップルノイズの安定化出力
* 安全機関の要求事項に準拠、EMI/EMS認証取得
* 改造およびカスタム設計対応可能
* 1年間保証
出力仕様
| モデル | 出力電圧 | 出力電流 | 定格 (W) |
|---|---|---|---|
| ATS065A1-□120 | 12.0V | 5.00A | 60W |
| ATS065A1-□150 | 15.0V | 4.34A | 65W |
| ATS065A1-□160 | 16.0V | 4.07A | 65W |
| ATS065A1-□180 | 18.0V | 3.62A | 65W |
| ATS065A1-□190 | 19.0V | 3.43A | 65W |
| ATS065A1-□240 | 24.0V | 2.71A | 65W |
| ATS065A1-□480 | 48.0V | 1.36A | 65W |
| ATS065A1-□560 | 56.0V | 1.17A | 65W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240VAC |
| ライン周波数 | 50-60Hz |
| 電流 | 1.4A（最大） |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | IEC60320/ C6, C8, C14 |
| 出力 | |
| 負荷調整率 | ± 5%（典型値） |
| リップルおよびノイズ | ≤ 2% Vp-p @ 定格負荷 |
| 過渡（動的）応答 | 0.5mS（負荷50%変化時） |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ 定格負荷 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / CCC / PSE / BSMI / LPS | |
| 電気仕様 | |
| 回路方式 | フライバック型スイッチング |
| 耐電圧 | 3,000VAC 一次-二次間 |
| 漏れ電流 | < 0.25mA @ 2ピン / < 5mA @ 3ピン |
| 効率 | DoE Level VI, ErP Stage2 |
| EMC規格 | EN55032, EN61000-3-2,3 EN55035 |
| MTBF | 25°Cで算出した300,000時間、Telcordia SR-332による |
| 環境 | |
| 動作温度 | -20～+40°C |
| 保存温度 | -20～+80°C |
| 動作高度 | 2,000M |
| 相対湿度 | 動作時: 20～80% RH, 保存時: 10～90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械 | |
| ケース寸法 | L115 x W48.5 x H32.1 (mm) |
| 重量 | 220g (参考値) |
