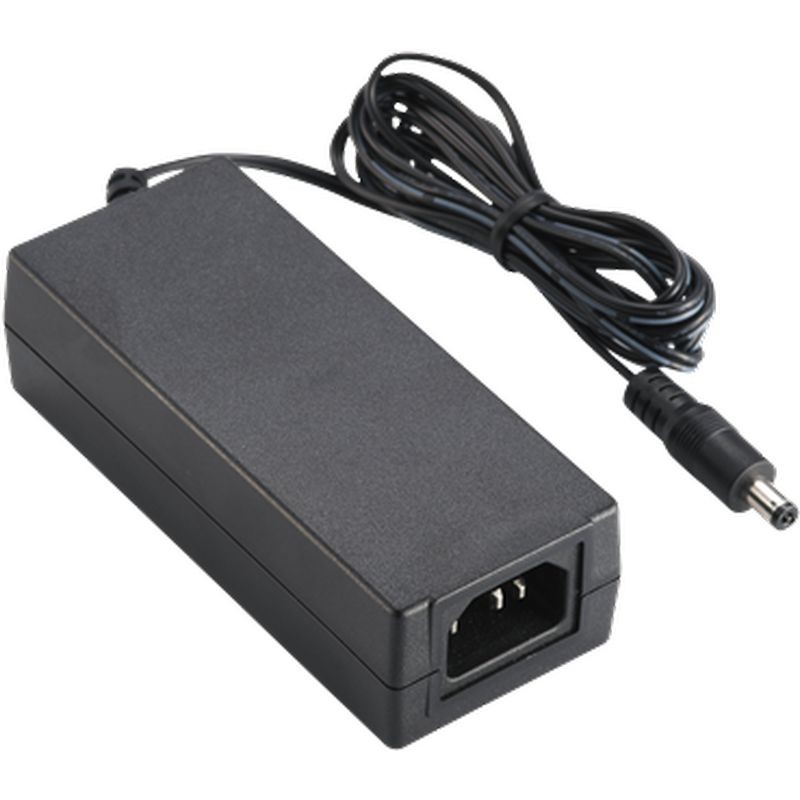

65W-Serie
Informationen
ATS065A1-□XXX
XXX = Ausgangsspannung
□ = A : C8
□ = G : C6
□ = P : C14
Merkmale:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC Universaler Eingang
* Geregelter Ausgang mit geringer Restwelligkeit und Rauschen
* Erfüllt Anforderungen von Sicherheitsbehörden und ist EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Designs verfügbar
* 1 Jahr Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATS065A1-□120 | 12.0V | 5.00A | 60W |
| ATS065A1-□150 | 15.0V | 4.34A | 65W |
| ATS065A1-□160 | 16.0V | 4.07A | 65W |
| ATS065A1-□180 | 18.0V | 3.62A | 65W |
| ATS065A1-□190 | 19.0V | 3.43A | 65W |
| ATS065A1-□240 | 24.0V | 2.71A | 65W |
| ATS065A1-□480 | 48.0V | 1.36A | 65W |
| ATS065A1-□560 | 56.0V | 1.17A | 65W |
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 1.4A Max. |
| Schutz | Interne primäre Stromsicherung |
| Konfiguration | IEC60320/ C6, C8, C14 |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Welligkeit & Rauschen | ≤ 2% Vp-p @ Volllast |
| Transient (dynamische) Reaktion | 0.5mS bei 50% Laständerung |
| Startzeit | < 3,000mS |
| Überbrückungszeit | ≥ 10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz |
| Sicherheitszulassungen | |
| CB / UL / cUL / FCC / GS / CE / UKCA / CCC / PSE / BSMI / LPS | |
| Elektrisch | |
| Topologie | Schalt-Flyback |
| Dielektrische Festigkeit | 3,000VAC Primär - Sekundär |
| Ableitstrom | < 0.25mA @ 2Pin / < 5mA @ 3Pin |
| Wirkungsgrad | DoE Level VI, ErP Stage2 |
| EMV-Standards | EN55032, EN61000-3-2,3 EN55035 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umweltbedingungen | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 2,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH, Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Gehäuseabmessungen | L115 x B48.5 x H32.1 (mm) |
| Gewicht | 220g (Referenz) |
