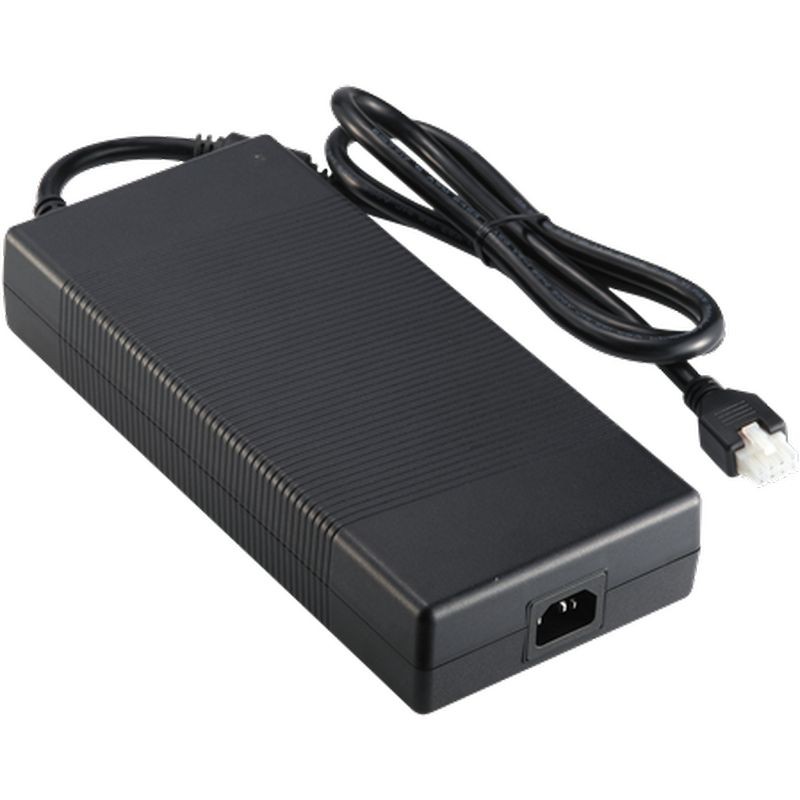

450Wシリーズ
情報
ATM450A2-PXXX
XXX = 出力電圧
P : C14
主な特長:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC ユニバーサル入力
* 窒化ガリウムベースの設計
* 保護方式：2 X MOPP
* 効率 最大95%
* 低リップルノイズの安定化出力
* 改造およびカスタム設計対応可能
* 保証期間：2年
出力仕様
| 型番 | 出力電圧 | 出力電流 | 出力 (W) |
|---|---|---|---|
| ATM450A2-P120 | 12.0V | 33.34A | 400W |
| ATM450A2-P190 | 19.0V | 23.60A | 450W |
| ATM450A2-P240 | 24.0V | 18.75A | 450W |
| ATM450A2-P480 | 48.0V | 9.38A | 450W |
| ATM450A2-P560 | 56.0V | 8.05A | 450W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| ライン周波数 | 50-60Hz |
| 電流 | 5.3A-2.2A |
| 保護 | 内部一次側電流ヒューズ |
| 入力構成 | IEC60320 / C14 |
| 出力 | |
| 負荷調整 | ± 5% (Typical) |
| リップル & ノイズ | ≤1% Vp-p @ 定格負荷時 |
| 過渡（動的）応答 | 50% 負荷変動時 0.5mS |
| スタートアップ時間 | < 3,000mS |
| ホールドアップ時間 | 定格負荷時 ≥ 10mS |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過熱保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / GS / TÜV Mark / CE / PSE / BSMI | |
| 電気的特性 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC 一次 - 二次間 |
| 患者接触電流 | < 100µA |
| 接地漏れ電流 | < 5mA |
| 効率 | DoE Level VI |
| EMC規格 | EN55032 / EN55011, EN61000-3-2,3, EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°C における算出稼働時間 300,000時間（Telcordia SR-332による） |
| 環境条件 | |
| 動作温度 | -20 ～ +40°C |
| 保存温度 | -20 ～ +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時: 20 ～ 80% RH, 保存時: 10 ～ 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械仕様 | |
| 筐体寸法 | L 254 x W 116 x H 47 (mm) |
| 重量 | 1,600g (参考) |
