Offenes AC/DC-Netzteil
Informationen
ATM065A4-FXXX
XXX = Ausgangsspannung
Merkmale:
* IEC/UL 62368-1 3rd Edition
* Entspricht IEC 60335-1
* 100-240VAC Universal-Eingang
* Regelter Ausgang mit geringer Restwelligkeit und Rauschen
* Modifizierte und kundenspezifische Ausführungen verfügbar
* 1 Jahr Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM065A4-F050 | 5.0V | 10.0A | 50W |
| ATM065A4-F090 | 9.0V | 7.0A | 63W |
| ATM065A4-F120 | 12.0V | 5.42A | 65W |
| ATM065A4-F150 | 15.0V | 4.34A | 65W |
| ATM065A4-F190 | 19.0V | 3.43A | 65W |
| ATM065A4-F240 | 24.0V | 2.71A | 65W |
| ATM065A4-F480 | 48.0V | 1.36A | 65W |
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 0.17-0.5A |
| Schutz | Interne Primär-Stromsicherung |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Restwelligkeit & Rauschen | ≤1% Vp-p @ Volllast |
| Transient- (dynamische) Reaktion | 0.5mS für 50% Laständerung (typisch) |
| Einschaltzeit | < 3,000mS |
| Nachhaltezeit | ≥10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / CE |
| Elektrisch | |
| Topologie | Flyback-Schaltung |
| Isolationsfestigkeit | 4,000VAC Primär - Sekundär |
| Berührungsstrom (Patient) / Leckstrom | <100µA |
| Wirkungsgrad | Entspricht DoE Level VI, ErP Stage 2 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +50°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 3,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Abmessungen | L 76 x B 51 x H 24 (mm) 3" x 2" x 1.1" (Zoll) |
| Gewicht | 100g (Ref.) |
Übersicht

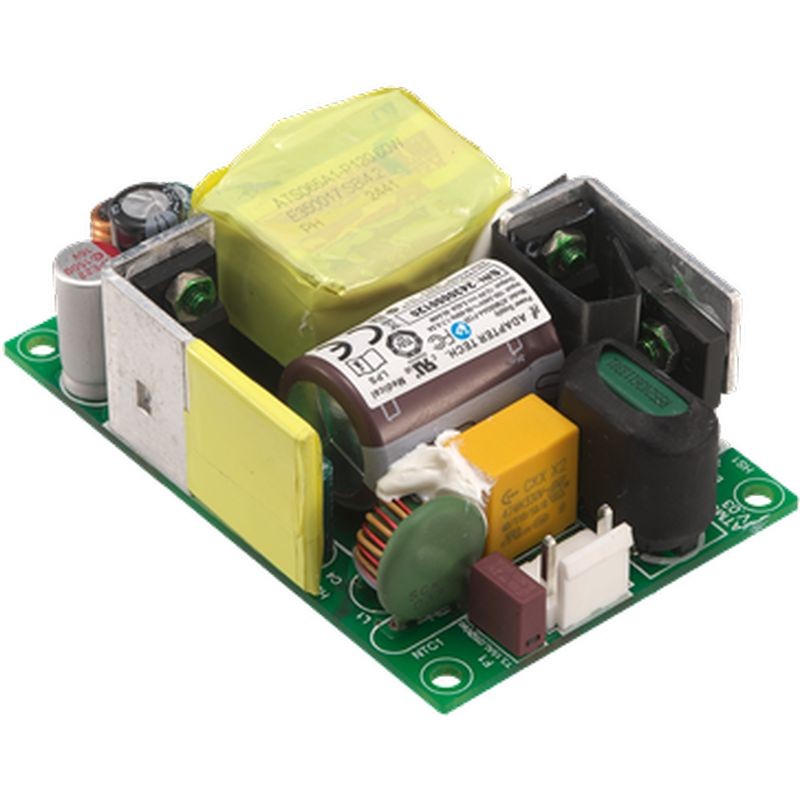

ATM065A4-F Offenes AC/DC-Netzteil
Die Serie ATM065A4-F ist ein kompaktes, offenes AC/DC-Netzteil, das für elektronische Systeme entwickelt wurde, die eine stabile, geregelte Gleichstromversorgung innerhalb einer flexiblen internen Konfiguration benötigen. Dieses Leistungsmodul ist ideal für OEMs und Geräteentwickler, die eine zuverlässige Stromquelle direkt in Schaltschänken, eingebetteten Geräten oder industriellen Plattformen integrieren müssen, wo Platz und Luftstrom intern gesteuert werden.
Entwickelt, um strenge Sicherheits- und Leistungsanforderungen zu erfüllen, verbindet die ATM065A4-F zuverlässige Energieversorgung mit technischer Vielseitigkeit und ist damit eine praktische Wahl für professionelle und industrielle Anwendungen.
Für zuverlässigen Betrieb ausgelegt
Dieses offene AC/DC-Netzteil liefert eine gleichbleibende Spannung mit geringer Restwelligkeit, wodurch angeschlossene Komponenten auch bei schwankenden Lastbedingungen stabil betrieben werden können. Integrierte Schutzfunktionen gegen elektrische Anomalien wie Überstrom, Überspannung und Kurzschlüsse verbessern die Systemzuverlässigkeit und schützen empfindliche Elektronik über lange Betriebszeiten.
Das offene Rahmenlayout ermöglicht eine einfache Integration auf Leiterplatten oder innerhalb von Systemgehäusen und bietet Flexibilität ohne das Volumen externer Gehäuse.
Anwendungen und Einsatzbereiche
Die Serie ATM065A4-F eignet sich gut zur Stromversorgung in einer Vielzahl von Systemen, darunter:
- Eingebettete Steuergeräte und Automatisierungsmodule
- Kommunikations- und Netzwerksubsysteme
- Industrielle Mess- und Überwachungsgeräte
- Labor- oder Diagnoseeinrichtungen, die interne Gleichstromversorgung benötigen
Diese Szenarien profitieren von einer kompakten Stromquelle, die Dauerbetrieb unterstützt, Platz auf der Leiterplatte spart und ein effizientes thermisches Design ermöglicht.
Integration und Anpassung
Das offene Design bietet Flexibilität für die Systemanordnung und ermöglicht es Ingenieuren, Leiterplattenplatz und Kühlungsstrategien zu optimieren. OEM-Kunden können spezifische Ausgangssteckeranordnungen, Kabeloptionen und Integrationshinweise anfordern, um eine nahtlose Anpassung an ihre Hardwareplattformen zu gewährleisten.
Detaillierte technische Dokumentationen, einschließlich Leistungsangaben und Informationen zur Sicherheitskonformität, stehen zur Unterstützung der Integrationsarbeiten zur Verfügung.
Support und Garantie
Die ATM065A4-F wird mit einer zweijährigen Garantie geliefert und bietet dedizierte technische Supportressourcen zur Unterstützung bei Produktauswahl, Systemintegration und Fehlerbehebung. Datenblätter und Handbücher stehen zum Download zur Verfügung, um Ingenieure während des gesamten Design- und Zertifizierungsprozesses zu unterstützen.
Häufig gestellte Fragen (FAQ)
Q1: Was ist ein offenes AC/DC-Netzteil?
A1: Ein offenes AC/DC-Netzteil wird ohne externes Gehäuse aufgebaut, sodass es direkt in Systemplatinen oder Gerätegehäuse integriert werden kann, in denen Luftstrom und Platz vom Host-Design intern verwaltet werden.
Q2: Welche Geräte können die Serie ATM065A4-F verwenden?
A2: Sie eignet sich für eingebettete Steuerungssysteme, Kommunikationshardware, industrielle Überwachungssysteme und andere Elektronik, die ein kompaktes internes Leistungsmodul benötigen.
Q3: Wie kommt angeschlossenen Geräten niedrige Restwelligkeit zugute?
A3: Niedrige Restwelligkeit trägt zur Aufrechterhaltung einer stabilen Ausgangsspannung bei, reduziert elektrische Störungen und verbessert die Leistung empfindlicher Elektronik.
Q4: Ist technischer Support für die Integration verfügbar?
A4: Ja. Technische Dokumentation und Support werden bereitgestellt, einschließlich Anleitung zur Steckerkonfiguration und Systemintegration.
