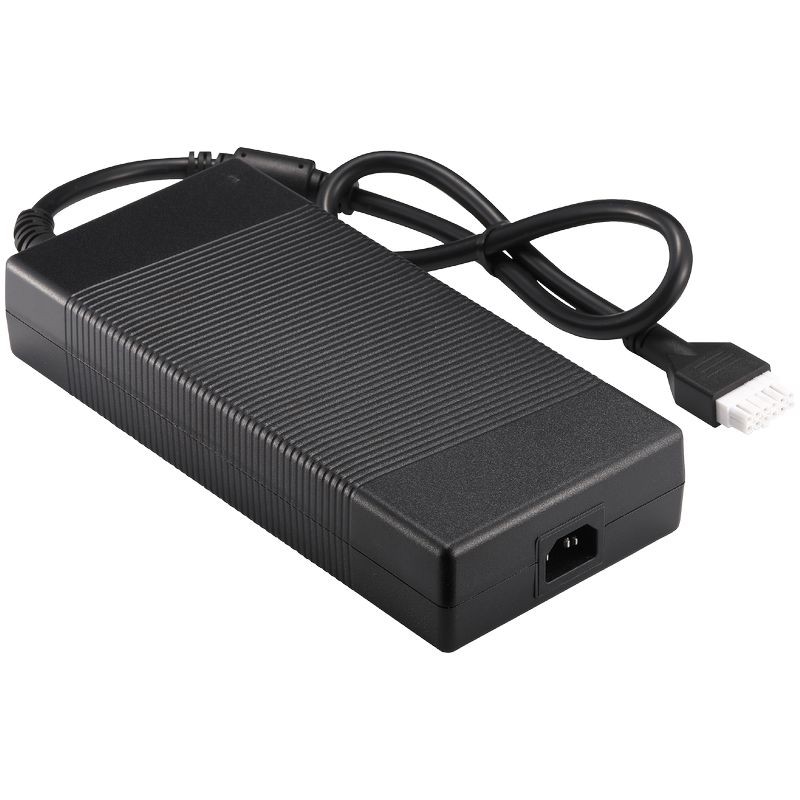

600Wシリーズ
情報
ATM600A5-PXXX
XXX = 出力電圧
P : C14
特長:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC ユニバーサル入力
* 低リップルノイズのある安定化出力
* 安全機関の要件を満たし、EMI/EMS認証を取得
* 改造およびカスタム設計に対応可能
* 1年保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | ワット |
|---|---|---|---|
| ATM600A5-P120 | 12.0V | 45.00A | 540W |
| ATM600A5-P240 | 24.0V | 25.00A | 600W |
| ATM600A5-P480 | 48.0V | 12.50A | 600W |
| ATM600A5-P560 | 56.0V | 10.75A | 602W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 周波数 | 50-60Hz |
| 電流 | 7A |
| 保護機能 | 内部一次側電流ヒューズ |
| 構成 | IEC60320 / C14 |
| 出力 | |
| 負荷調整率 | ± 5% (典型) |
| リップル & ノイズ | ≤ 1% Vp-p @ 定格負荷 |
| 過渡（動的）応答 | 50%の負荷変化に対して0.5mS |
| 立ち上がり時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ 定格負荷 |
| 立ち上り時間 | < 50mS |
| 保護機能 | 短絡保護 / 過電圧保護 / 過電流保護 / 過熱保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| 電気的仕様 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC 一次 - 二次 |
| タッチ電流（患者） / 漏れ電流 | < 100µA |
| 接地漏れ電流 | < 5mA |
| 効率 | DoE Level VI |
| EMC規格 | EN55032 / EN55011 EN61000-3-2,3 EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF（平均故障間隔） | 300,000 Calculated Hours at 25°C, by Telcordia SR-332 |
| 環境 | |
| 動作温度 | -20〜+40°C |
| 保存温度 | -20〜+80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作: 20〜80% RH 保存: 10〜90% RH |
| 冷却 | 自然対流冷却 |
| 機械的仕様 | |
| ケース寸法 | L254 x W116 x H47 (mm) |
| 重量 | 1,600g (参考) |
