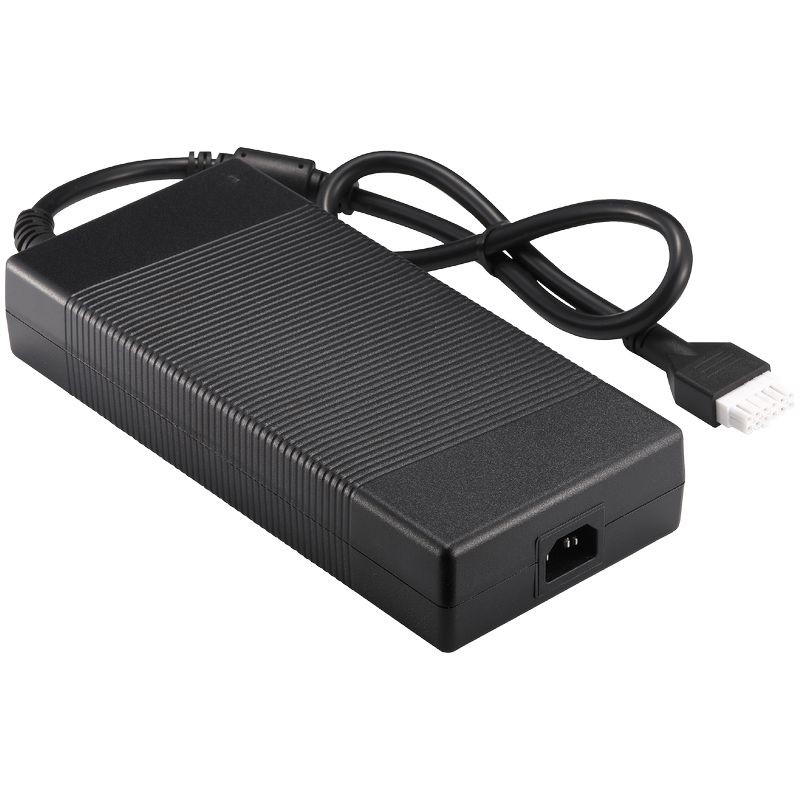

600W 시리즈
정보
ATM600A4-PXXX
XXX = 출력 전압
P : C14
특징:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC 범용 입력
* 리플 노이즈가 낮은 안정화된 출력
* 안전 기관 요구사항 및 EMI/EMS 인증
* 수정 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 전력 (W) |
|---|---|---|---|
| ATM600A4-P120 | 12.0V | 45.00A | 540W |
| ATM600A4-P240 | 24.0V | 25.00A | 600W |
| ATM600A4-P480 | 48.0V | 12.50A | 600W |
| ATM600A4-P560 | 56.0V | 10.75A | 600W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 주파수 | 50-60Hz |
| 전류 | 최대 7A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320 / C14 |
| 출력 | |
| 부하 조정 | ±5% (일반적) |
| 리플 및 노이즈 | ≤ 1% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화에 대해 0.5mS |
| 시작 시간 | < 3,500mS |
| 유지 시간 | ≥ 10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과온도 보호 |
| 안전 승인 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| 전기 특성 | |
| 토폴로지 | LLC |
| 내전압 | 1차-2차 간 4,000VAC |
| 터치 전류(환자) / 누설 전류 | < 100µA |
| 접지 누설 전류 | < 5mA |
| EMC 표준 | EN55032 / EN55011 EN61000-3-2,3 EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°C에서 Telcordia SR-332에 따라 계산된 300,000시간 |
| 환경 | |
| 동작 온도 | -20 ~ +40°C |
| 보관 온도 | -20 ~ +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 ~ 80% RH 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L 254 x W 119 x H 50.5 (mm) |
| 무게 | 2,100g (참고) |
