오픈 프레임 전원 공급 장치 (12V)
정보
ATM012T-FXXX
XXX = 출력 전압
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 보호 수단: 2 X MOPP
* IEC 62368-1
* 100-240VAC 범용 입력
* 리플 노이즈가 낮은 안정된 출력
* 변경 및 맞춤형 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 (W) |
|---|---|---|---|
| ATM012T-F033 | 3.3V | 2.5A | 8.25W |
| ATM012T-F050 | 5.0V | 2.0A | 10.00W |
| ATM012T-F120 | 12.0V | 1.0A | 12.00W |
| ATM012T-F150 | 15.0V | 0.8A | 12.00W |
| ATM012T-F240 | 24.0V | 0.5A | 12.00W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 0.29A - 0.17A |
| 보호 | 내부 1차 전류 퓨즈 |
| 출력 | |
| 부하 조정률 | ± 5% (대표값) |
| 리플 & 노이즈 | ≤2% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화에 대해 0.5mS (대표값) |
| 시작 시간 | < 3,000mS |
| 홀드업 시간 | ≥10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 |
| 안전 승인 | |
| 승인 | CB / UL / cUL / FCC / CE / T-mark |
| 전기적 특성 | |
| 회로 방식 | 스위칭 플라이백 |
| 내전압 | 4,000VAC 1차 - 2차 |
| 접촉 전류(환자) 누설 전류 | <100µA |
| 효율 | Meet DoE Level VI, ErP Stage 2 |
| MTBF (평균무고장시간) | 25°C에서 Telcordia SR-332 기준으로 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 to +50°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 치수 | L 65 x W 44.7 x H 24 (mm) 2.56"x1.77"x0.95"(인치) |
| 무게 | 42g (참고) |
개요
ATM012T‑F 오픈 프레임 전원 공급 장치
ATM012T‑F는 안정적이고 신뢰할 수 있으며 효율적인 DC 전원이 필요한 의료 및 산업 장비용으로 설계된 컴팩트한 오픈 프레임 전원 공급 장치입니다. 오픈 프레임 디자인은 시스템 통합업체 및 OEM이 전원 공급 장치를 장비에 직접 내장할 수 있게 하여 공간 및 열 관리를 최적화하면서 성능을 유지합니다.
신뢰할 수 있는 제조업체가 개발한 이 시리즈는 저노이즈로 일관된 전력 공급을 보장하여 전문 장비 및 의료 환경의 민감한 전자 기기에 이상적입니다.
ATM012T‑F를 선택해야 하는 이유
ATM012T‑F는 높은 신뢰성과 운용 안전성을 제공하여 중단 없는 전원 공급과 엄격한 안전 기준 준수가 요구되는 장치에 적합합니다. 이 설계는 다양한 시스템에 통합할 수 있도록 지원하여 제조업체가 조립 복잡성을 줄이면서도 안정적인 성능을 보장할 수 있게 합니다.
적용 분야 및 사용 사례
이 오픈 프레임 전원 공급 장치는 일반적으로 다음과 같은 용도로 사용됩니다:
- 임베디드 제어 시스템 및 자동화 장비
- 의료 모니터링 및 진단 장치
- 통신 및 네트워킹 장비
- 일관된 전원이 필요한 실험실 및 전문 전자 장비
이 전원 공급 장치를 장비에 내장함으로써 제조업체는 장치 성능을 저해하지 않으면서 소형화되고 효율적이며 신뢰할 수 있는 전원 솔루션을 구현할 수 있습니다.
지원 및 보증
ATM012T‑F는 2년 보증과 전담 기술 지원을 제공하여 엔지니어가 전원 공급 장치를 시스템에 자신 있게 통합할 수 있도록 돕습니다. 데이터시트 및 안전 규정 준수 문서와 같은 추가 자료가 제공되어 올바른 설치와 규정 준수를 보장합니다. 특수 프로젝트 요구를 위한 OEM 맞춤 옵션도 지원됩니다.
자주 묻는 질문
질문 1: 오픈 프레임 전원 공급 장치가 다른 점은 무엇인가요?
답변 1: 오픈 프레임 전원 공급 장치는 전체 인클로저 없이 설계되어 내부에서 공간 및 기류가 관리되는 시스템에 직접 내장될 수 있습니다.
질문 2: 어떤 장치가 ATM012T‑F를 사용할 수 있나요?
답변 2: 저전력 임베디드 시스템, 의료 기기, 자동화 제어 장치 및 신뢰할 수 있는 DC 전원이 필요한 전문 전자 기기에 이상적입니다.
질문 3: 기술 지원은 제공되나요?
답변 3: 예, 통합 가이드 및 OEM 맞춤 지원을 포함한 완전한 기술 지원과 문서가 제공됩니다.
제품 문의
| 이미지 | 제품명 |
|---|---|
|

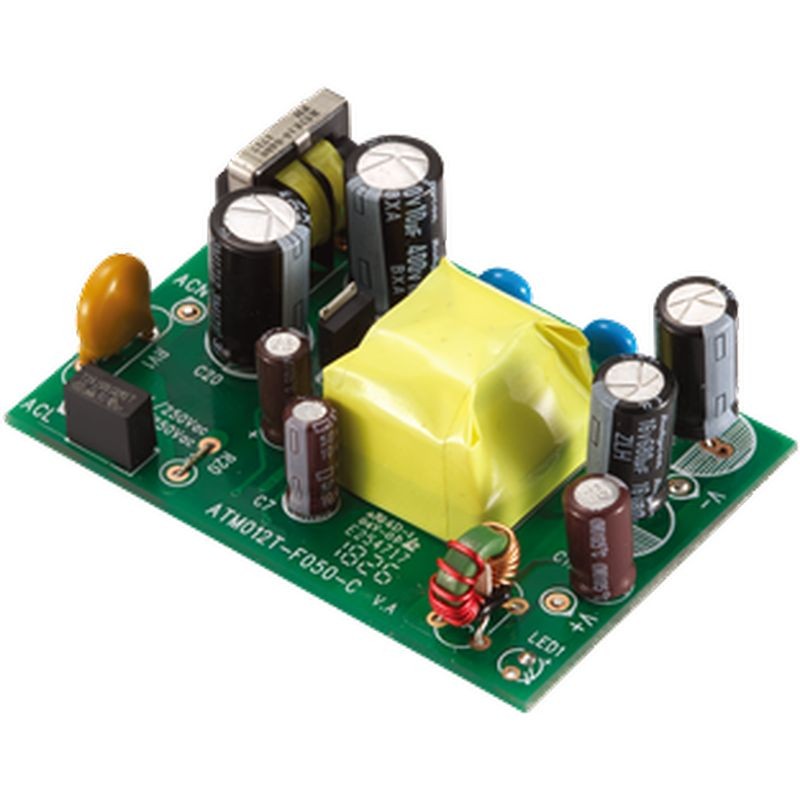

12W 시리즈 (의료용 및 I.T.E.) ATM012T-F |
