100W PD 전원 공급 장치
정보

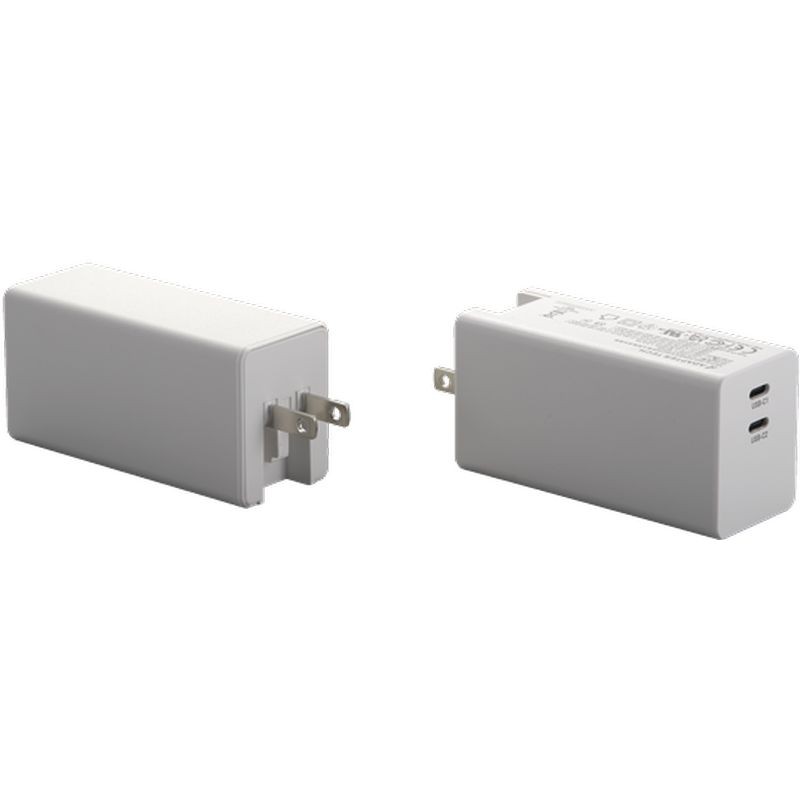

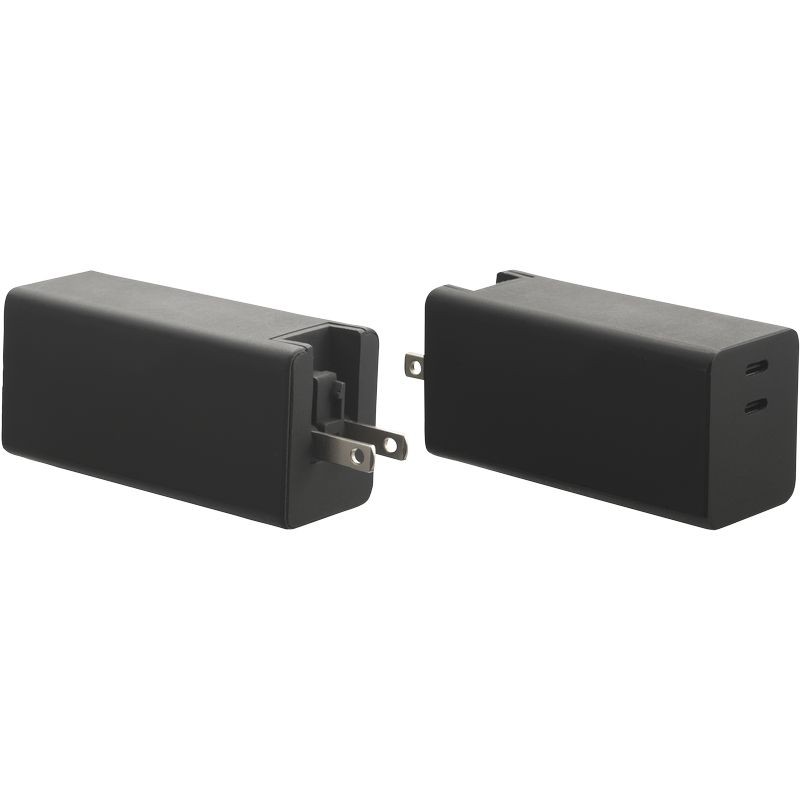

ATN100A3-W200□
□ = U : 접이식 미국 플러그 / 유럽/영국/한국 교체형 플러그 사용 가능

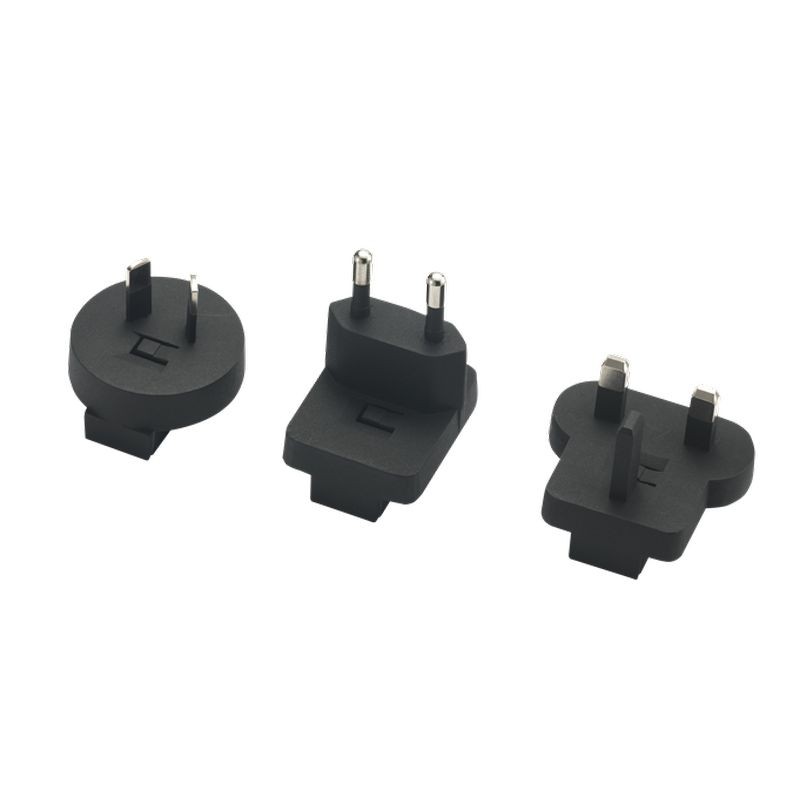

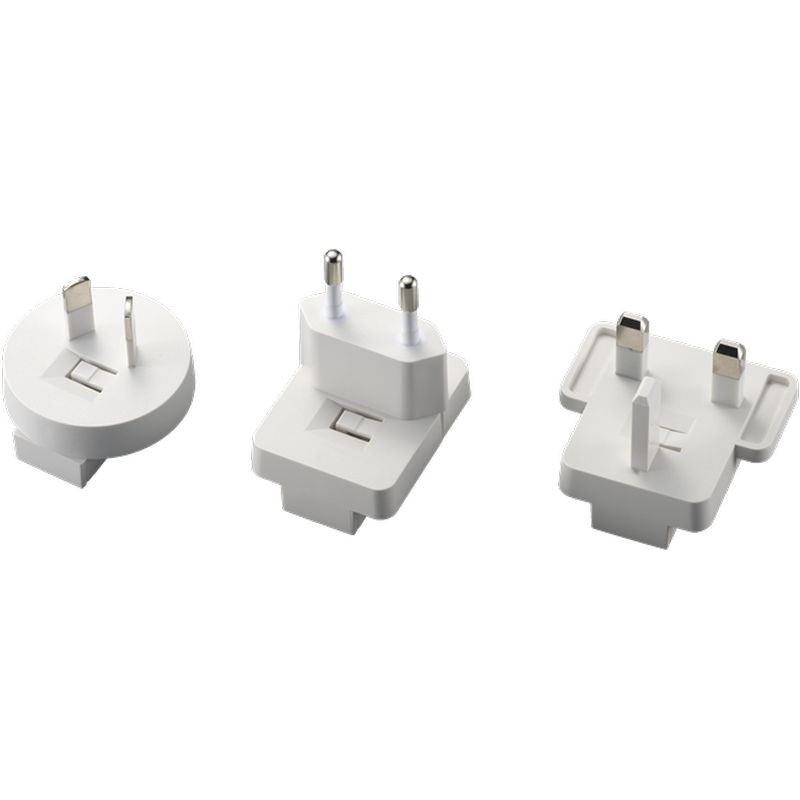

V : 교체형 타입 / 미국/유럽/영국/호주/중국/한국 교체형 플러그 사용 가능
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 보호 수단 : 2 X MOPP
* 100-240VAC 범용 입력
* 100W PD / P.D. 3.0 / QC 4.0+ / QC 4.0
* 낮은 리플 노이즈의 안정화된 출력
* 안전 기관 요구사항 및 EMI/EMS 인증 획득
* 수정 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATN100A3-W200□ | 5.0V | 3.0A | 15W |
| 9.0V | 3.0A | 27W | |
| 12.0V | 3.0A | 36W | |
| 15.0V | 3.0A | 45W | |
| 20.0V | 5.0A | 100W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 1.3A-0.5A |
| 보호 | 내부 Primary 전류 퓨즈 |
| 구성 | U = 접이식 미국 플러그 V = 교체형 플러그 |
| 출력 | |
| 부하 조정 | ± 5% (일반값) |
| 리플 및 노이즈 | ≤100m Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화 시 0.5mS |
| 시작 시간 | < 3,000mS |
| 홀드업 시간 | ≥10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호 |
| 안전 승인 | |
| 미국용 | CB / UL / cUL / FCC / PSE / BSMI |
| 유럽용 | CB / TUV / CE / GS |
| 영국용 | CB / UKCA |
| 전기적 | |
| 토폴로지 | LLC |
| 절연 내력 | 4,000VAC Primary - Secondary |
| 접촉 전류 (환자) | < 100µA |
| 누설 전류 | < 100µA |
| 효율 | DoE Level VI, ErP Stage 2, CoC Tier 2 준수 |
| EMC 표준 | EN55011 EN61000-3-2,3 EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°C에서 Telcordia SR-332에 의해 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L44 x W35 x H87 (mm) |
| 무게 | 230g (참고) |
개요
ATN100A3-W200 100W PD GaN AC/DC 전원 어댑터
ATN100A3-W200은 고효율, 콤팩트, 안정적인 전력 공급을 필요로 하는 최신 전자기기를 위해 설계된 100W PD GaN AC/DC 전원 어댑터입니다. GaN 기술은 우수한 에너지 효율성과 열 성능을 보장하여 출력 안정성을 해치지 않으면서 더 작고 가벼운 어댑터를 가능하게 합니다.
전문 및 상업용 응용을 위해 설계된 이 어댑터는 USB-C PD 3.0 및 QC 4.0+ 장치에 대한 빠르고 안전한 충전을 지원합니다. 범용 AC 입력으로 전 세계에서 동일한 유닛을 사용할 수 있으며, 다양한 DC 출력 구성은 여러 전자기기 및 OEM 통합에 적합합니다.
신뢰할 수 있고 효율적인 100W PD 출력
조절된 DC 출력과 낮은 리플 노이즈로 ATN100A3-W200은 민감한 전자기기에 일관된 전력 공급을 보장합니다. 100W PD 출력은 노트북, 의료 주변기기, 산업용 컨트롤러 및 기타 고전력 USB-C 장치의 고속 충전을 지원합니다.
내장 보호 기능에는 과전류, 과전압 및 단락 보호가 포함되어 있어 장치 수명과 사용자 안전을 향상시킵니다. GaN 기술은 대기 전력 소비를 줄여 장기간 운영 시 친환경적인 선택이 됩니다.
적용 분야 및 사용 사례
ATN100A3-W200은 콤팩트한 GaN 효율을 갖춘 100W PD 솔루션을 필요로 하는 다음과 같은 장치에 이상적입니다:
- USB-C 노트북 및 태블릿
- 휴대용 의료기기 및 임상 모니터
- 통신 및 네트워킹 장비
- 안정적이고 조절된 전원이 필요한 산업용 또는 연구실 전자기기
통합 및 연결성
이 GaN AC/DC 전원 어댑터는 다수의 USB-C PD 출력 프로파일과 표준 커넥터를 지원하여 다양한 장치 아키텍처와 유연하게 통합할 수 있습니다. 데스크탑이나 선반에 적합한 컴팩트한 설계로 전문용, 임상용 또는 산업용 환경에 과도한 공간을 차지하지 않고 설치됩니다. 범용 AC 입력은 다양한 지역에서 원활한 작동을 보장합니다.
지원 및 보증
ATN100A3-W200은 2년 보증과 통합 및 배포를 지원하는 전담 기술 지원을 제공합니다. 성능, 안전 및 규정 준수에 대한 자세한 지침은 문서 및 데이터시트를 통해 확인할 수 있습니다.
자주 묻는 질문(FAQ)
Q1: 어떤 유형의 장치가 이 100W PD GaN 어댑터를 사용할 수 있습니까?
A1: USB-C PD 및 QC 4.0+ 장치(노트북, 태블릿, 의료 주변기기 및 고전력 산업용 전자기기 포함)를 지원합니다.
Q2: 어떤 안전 보호 기능이 포함되어 있나요?
A2: 과전류, 과전압 및 단락 보호가 통합되어 안정적이고 안전한 작동을 보장합니다.
Q3: 이 어댑터를 국제적으로 사용할 수 있나요?
A3: 예. 범용 AC 입력을 갖추고 있어 지역별 AC 전원 케이블을 사용하여 전 세계적으로 배포할 수 있습니다.
Q4: 맞춤형 DC 케이블이나 커넥터를 제공하나요?
A4: 예. 특정 장치 요구에 맞추어 DC 출력 케이블 및 커넥터에 대한 OEM 맞춤화가 지원됩니다.
