100W PD 电源
信息
ATN100A3-W200□

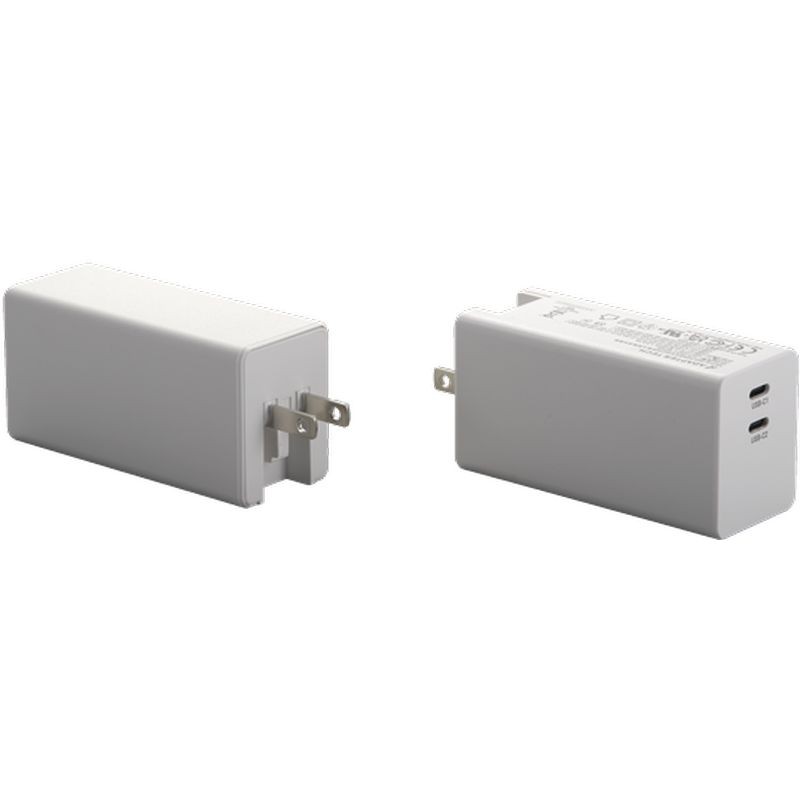

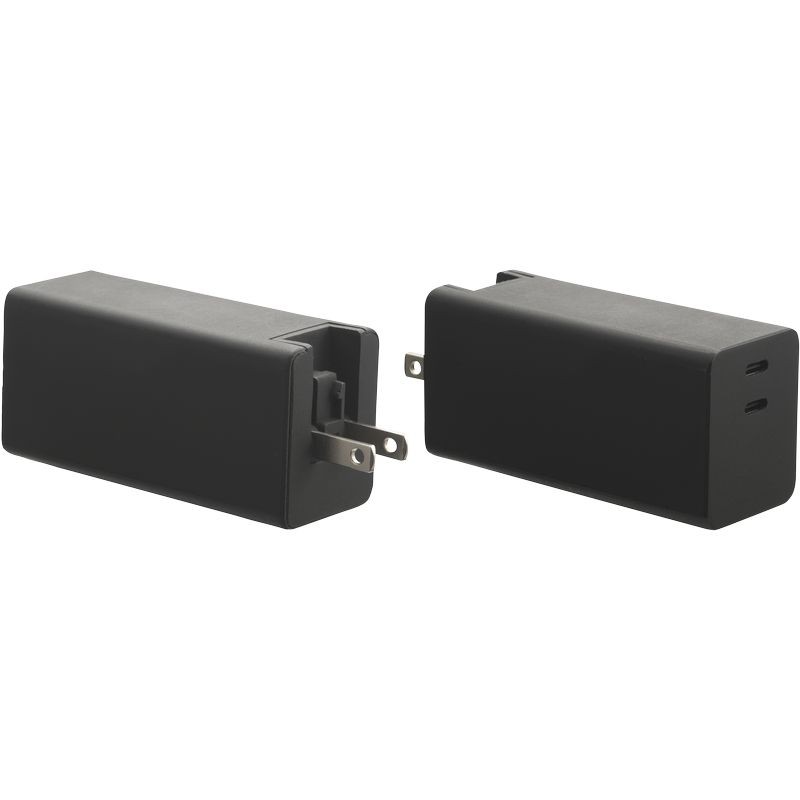

□ = U ：可折叠美式插头 / 可配欧盟/英国/韩国可更换插头

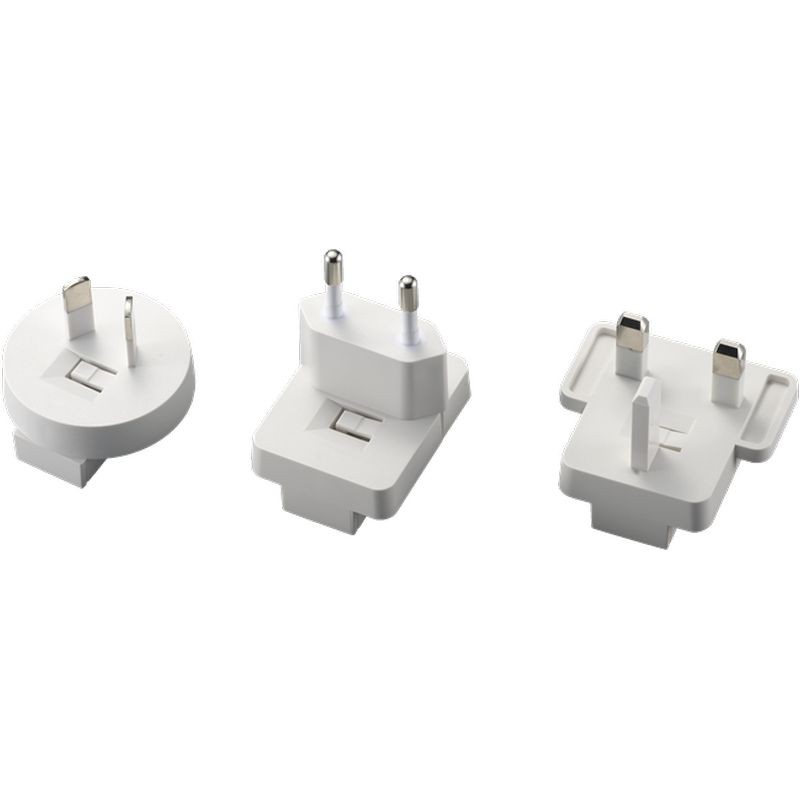

V ：可更换类型 / 可配美国/欧盟/英国/澳大利亚/中国/韩国可更换插头
特性：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 保护方式：2 X MOPP
* 100-240VAC 通用输入
* 100W PD / P.D. 3.0 / QC 4.0+ / QC 4.0
* 稳压输出，低纹波噪声
* 符合安全机构要求并通过 EMI/EMS 认证
* 可提供修改与定制设计
* 2年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 |
|---|---|---|---|
| ATN100A3-W200□ | 5.0V | 3.0A | 15W |
| 9.0V | 3.0A | 27W | |
| 12.0V | 3.0A | 36W | |
| 15.0V | 3.0A | 45W | |
| 20.0V | 5.0A | 100W |
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240 VAC |
| 输入频率 | 50-60Hz |
| 电流 | 1.3A-0.5A |
| 保护 | 内部一次侧电流保险丝 |
| 配置 | U：可折叠美式插头 V：可更换插头 |
| 输出 | |
| 负载调节 | ± 5%（典型） |
| 纹波与噪声 | ≤100m Vp-p @ 满载 |
| 瞬态（动态）响应 | 0.5mS，负载变化50%时 |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥10mS @ 满载 |
| 上升时间 | < 50mS |
| 保护 | 短路保护 / 过压保护 / 过流保护 |
| 安全认证 | |
| 适用于美国 | CB / UL / cUL / FCC / PSE / BSMI |
| 适用于欧洲 | CB / TUV / CE / GS |
| 适用于英国 | CB / UKCA |
| 电气 | |
| 拓扑 | LLC |
| 耐压 | 4,000VAC 一次 - 二次 |
| 接触电流（病人） | < 100µA |
| 漏电流 | < 100µA |
| 效率 | 符合 DoE Level VI, ErP Stage 2, CoC Tier 2 |
| 电磁兼容标准 | EN55011 EN61000-3-2,3 EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 按 Telcordia SR-332 在 25°C 计算为 300,000 小时 |
| 环境 | |
| 工作温度 | -20 至 +40°C |
| 存储温度 | -20 至 +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 工作：20 至 80% RH 存储：10 至 90% RH |
| 散热 | 自然对流散热 |
| 机械 | |
| 外壳尺寸 | L44 x W35 x H87 (mm) |
| 重量 | 230g (参考) |
概述
ATN100A3-W200 100W PD 氮化镓 (GaN) 交流/直流 电源适配器
ATN100A3-W200 是一款用于现代电子设备的 100W PD 氮化镓 (GaN) 交流/直流 电源适配器，专为需要高效、紧凑且可靠供电的场景设计。其氮化镓 (GaN) 技术确保卓越的能效和热性能，使适配器更小、更轻，同时不影响输出稳定性。
该适配器面向专业和商业应用设计，支持对 USB-C PD 3.0 和 QC 4.0+ 设备进行快速且安全的充电。通用交流输入使得同一台设备可在全球部署，多种直流输出配置则使其适用于多类电子产品及 OEM 集成。
可靠且高效的 100W PD 输出
通过稳压直流输出和低纹波噪声，ATN100A3-W200 可为敏感电子设备提供稳定的供电。该 100W PD 输出支持为笔记本电脑、医疗外设、工业控制器及其他大功率 USB-C 设备提供高速充电。
集成的保护包括过流、过压和短路保护，提升设备寿命并保障用户安全。氮化镓 (GaN) 技术降低待机能耗，使该适配器成为长期运行的环保之选。
应用和使用场景
ATN100A3-W200 适用于需要 100W PD 解决方案并希望借助氮化镓实现紧凑高效设计的设备，包括：
- USB-C 笔记本电脑和平板电脑
- 便携式医疗设备和临床监护仪
- 通信和网络设备
- 需要稳定、稳压电源的工业或实验室电子设备
集成与连接性
该氮化镓 (GaN) 交流/直流 电源适配器支持多种 USB-C PD 输出配置和标准连接器，能够灵活集成到各种设备架构中。其紧凑的桌面/货架友好设计适用于专业、临床或工业环境，而不会占用过多空间。通用交流输入确保在不同地区的无缝运行。
支持与保修
ATN100A3-W200 提供两年保修和专门的技术支持，协助集成与部署。文档和数据表可用，提供有关性能、安全与合规性的详细指导。
常见问题
问1：哪些类型的设备可以使用这款 100W PD 氮化镓 (GaN) 适配器？
答1：它支持 USB-C PD 和 QC 4.0+ 设备，包括笔记本电脑、平板电脑、医疗外设以及大功率工业电子设备。
问2：包含哪些安全保护？
答2：已集成过流、过压和短路保护，确保运行稳定且安全。
问3：该适配器可以在全球使用吗？
答3：可以。它具有通用交流输入，可配合地区专用交流电源线在全球部署。
问4：是否提供定制的直流电缆或连接器？
答4：是的。支持对直流输出电缆和连接器进行 OEM 定制，以满足特定设备需求。
