I.T.E. 전원 공급 장치 (15V)
정보
ATS018T-□XXX
XXX = 출력 전압
□ = P : C6 / C14
□ = A : C8
특징:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC 범용 입력
* 낮은 리플 노이즈의 안정화된 출력
* 안전 기관 요구사항 충족 및 EMI/EMS 인증
* 수정 및 맞춤 설계 가능
* 1년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 전력 (W) |
|---|---|---|---|
| ATS018T-□050 | 5.0V | 3.0A | 15.00W |
| ATS018T-□060 | 5.9V | 2.5A | 14.75W |
| ATS018T-□061 | 5.9V | 3.0A | 17.70W |
| ATS018T-□070 | 7.0V | 2.5A | 17.50W |
| ATS018T-□075 | 7.5V | 2.5A | 18.75W |
| ATS018T-□090 | 9.0V | 2.2A | 19.80W |
| ATS018T-□100 | 10.0V | 1.9V | 19.00W |
| ATS018T-□110 | 11.0V | 1.6A | 17.60W |
| ATS018T-□120 | 12.0V | 1.6A | 19.20W |
| ATS018T-□150 | 15.0V | 1.3A | 19.50W |
| ATS018T-□160 | 16.0V | 1.2A | 19.20W |
| ATS018T-□180 | 18.0V | 1.1A | 19.80W |
| ATS018T-□240 | 24.0V | 0.8A | 19.20W |
상세 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 최대 0.48A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320 / C6, C8, C14 |
| 출력 | |
| 부하 조절 | ± 5% (일반적) |
| 리플 및 노이즈 | ≤ 2% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 0.5mS, 부하 50% 변화 시 |
| 기동 시간 | < 3,000mS |
| 홀드업 시간 | ≥ 10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 |
| 안전 승인 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI / CCC / RCM / LPS | |
| 전기적 특성 | |
| 토폴로지 | 스위칭 플라이백 |
| 내전압 | 3,000 VAC 1차 - 2차 |
| 누설 전류 | < 0.25mA @ 2핀 / < 0.5mA @ 3핀 |
| 효율 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 표준 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | Telcordia SR-332에 따라 25°C에서 계산된 300,000시간 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 2,000M |
| 상대 습도 | 동작: 20 to 80% RH, 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | C6 & C14: L100 x W50 x H33 (mm), C8 : L88 x W50 x H34 (mm) |
| 무게 | 144g (참고) |
개요

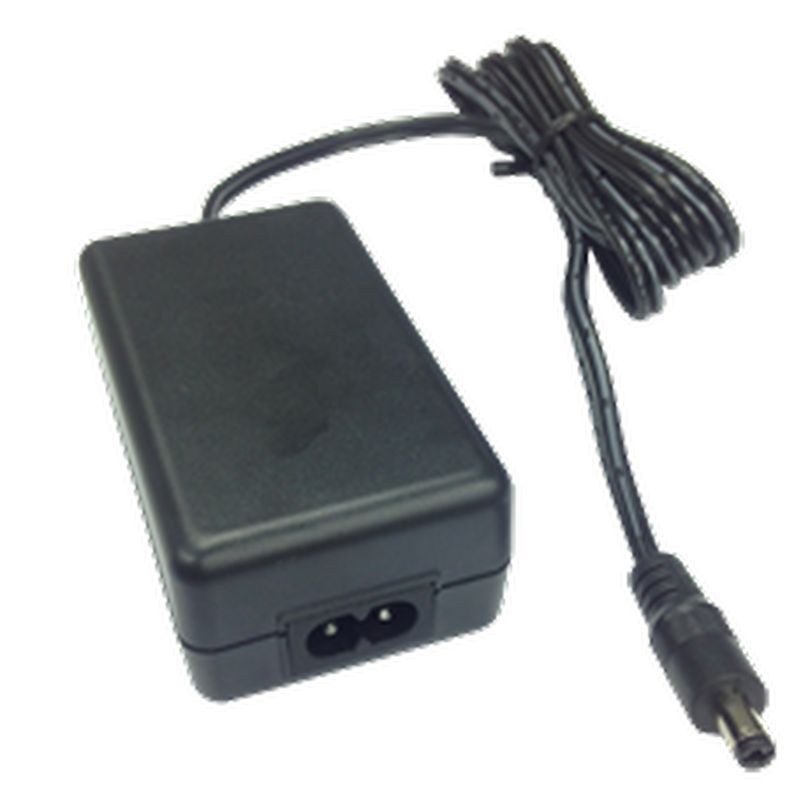

ATS018T‑P/A 시리즈 ITE 데스크톱 전원 어댑터
ATS018T‑P/A 시리즈는 고효율 18W 데스크톱형 ITE 전원 공급 장치로, 벽면 콘센트와 분리된 유연한 전원 연결이 필요한 장치용으로 설계되었습니다. 고정형 벽걸이 유닛과 달리 이 어댑터 설계는 전기 소켓에 가해지는 무게 부담을 줄이고 협소한 공간이나 케이블 정리 시스템에 더 쉽게 배치할 수 있도록 합니다.
범용 AC 입력과 탈착식 또는 고정식 전원 코드 설계(구성에 따라)를 특징으로 하는 ATS018T‑P/A는 글로벌 제조업체를 위한 다용도 솔루션입니다. 국가별 전원 코드를 변경하는 것만으로 단일 전원 플랫폼을 전 세계에 배포할 수 있습니다.
유연하고 신뢰할 수 있는 데스크톱 솔루션
연속적인 상업 및 산업용 사용을 위해 설계된 ATS018T‑P/A는 저리플 노이즈의 고정밀 DC 출력을 제공합니다. 이러한 안정성은 신호 무결성이 중요한 민감한 통신 및 네트워킹 장비에 필수적입니다. 또한 데스크톱 형태는 소형 벽걸이형 대안에 비해 향상된 열 방산을 제공합니다.
단락 보호, 과전압 및 과전류 보호를 포함한 표준 안전 보호 기능이 완전히 통합되어 전원 공급 장치와 귀하의 소중한 최종 제품의 수명을 보장합니다.
다용도 연결성 및 설치
데스크톱 구성은 AC 코드가 가장 가까운 전원까지의 도달 거리를 늘려주기 때문에 접근하기 어려운 장소에 위치한 장비에 특히 유리합니다. 전문적이고 낮은 프로파일의 하우징은 책상, 선반 또는 장비 랙 내부에 눈에 띄지 않게 배치되도록 설계되었습니다. 이 시리즈는 특정 하드웨어 요구사항에 맞게 다양한 DC 출력 커넥터와 케이블 길이를 지원합니다.
응용 분야 및 사용 사례
ATS018T‑P/A 시리즈는 유연한 전원 라우팅이 필요한 애플리케이션에 적합한 선택이며, 예시는 다음과 같습니다:
- 데스크톱 네트워킹 하드웨어(라우터, 스위치, 모뎀)
- 판매 시점(Point-of-Sale, POS) 시스템 및 영수증 프린터
- 보안 모니터링 스테이션 및 DVR/NVR 장비
- 임베디드 컴퓨팅 시스템 및 실험실 기기
지원 및 보증
1년 보증이 제공되는 ATS018T‑P/A 시리즈는 글로벌 인증 및 통합을 위한 전면적인 기술 지원을 제공합니다. DC 코드 길이, 페라이트 코어 및 특수 커넥터에 대한 맞춤 옵션을 통해 어댑터가 귀하의 프로젝트 요구사항을 정확히 충족하도록 할 수 있습니다.
자주 묻는 질문
질문 1: ATS018T-P/A와 -W 버전의 주요 차이점은 무엇입니까?
답변 1: -P/A 버전은 별도의 AC 전원 코드를 사용하는 데스크톱 어댑터인 반면, -W 버전은 소켓에 직접 꽂는 벽걸이형 유닛입니다. 데스크톱 버전은 배치에 있어 더 많은 유연성을 제공합니다.
질문 2: 이 어댑터는 국제적으로 사용하기에 적합합니까?
답변 2: 예. 범용 입력(100-240VAC)을 지원합니다. 적절한 AC 전원 코드를 사용하면 전 세계 어느 지역에서도 사용할 수 있습니다.
질문 3: ATS018T-P/A에는 안전 보호 기능이 포함되어 있습니까?
답변 3: 물론입니다. 과전류, 과전압 및 단락(쇼트) 등 장비를 보호하기 위한 통합 보호 기능이 포함되어 있습니다.
질문 4: DC 커넥터를 사용자 지정할 수 있나요?
답변 4: 예, 다양한 DC 플러그 유형과 케이블 길이를 포함한 수정 및 맞춤 설계를 제공하여 특정 프로젝트 요구사항을 충족합니다.
