ATS120TS-PXXX
XXX = 출력 전압
P : C6 / C14
특징:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC 범용 입력
* 질화 갈륨 기반 설계, GaN 충전기 제조사
* 높은 전력 밀도 : 9.1W / in3
* 200kHz 스위칭 주파수
* 효율 최대 94%
* 리플 및 노이즈가 낮은 안정화된 출력
* 수정 및 맞춤 설계 가능
* 1년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 정격 출력 (W) |
|---|---|---|---|
| ATS120TS-P120 | 12.0V | 9.00A | 108W |
| ATS120TS-P190 | 19.0V | 6.30A | 120W |
| ATS120TS-P200 | 20.0V | 6.00A | 120W |
| ATS120TS-P240 | 24.0V | 5.00A | 120W |
| ATS120TS-P480 | 48.0V | 2.50A | 120W |
| ATS120TS-P560 | 56.0V | 2.14A | 120W |
사양 상세
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 1.6A 최대 |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320 / C6, C14 |
| 출력 | |
| 부하 조절 | ± 5% (대표값) |
| 리플 및 노이즈 | ≤1% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 0.5mS, 부하 50% 변화 시 |
| 시동 시간 | < 3,000mS |
| 홀드업 시간 | ≥10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 기능 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과온도 보호 |
| 안전 인증 | |
| 인증 | CB / UL / cUL / FCC / GS / CE / PSE / BSMI |
| 전기 | |
| 토폴로지 | LLC |
| 절연 내력 | 3,000VAC Primary - Secondary |
| 접지 누설 전류 | < 5mA |
| 효율 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 규격 | EN55032 EN61000-3-2,3 EN55035 |
| MTBF | 300,000 계산 시간 (25°C 기준), Telcordia SR-332에 따름 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH 보관: 10 to 90% RH |
| 냉각 방식 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L 132 x W 51 x H 32 (mm) |
| 무게 | 336g (참조) |
개요
ATS120TS-P 120W GaN AC/DC 전원 어댑터
The ATS120TS-P는 컴팩트하고 효율적이며 신뢰할 수 있는 외부 전원을 필요로 하는 상업용, 산업용 및 전문 전자기기를 위해 설계된 고성능 120W GaN AC/DC 전원 어댑터입니다. 전문화된 GaN 충전기 솔루션으로서, 이 어댑터는 우수한 에너지 효율성과 열 관리를 제공하여 안전성이나 성능을 저해하지 않으면서 작은 공간에서 고밀도 전력을 제공합니다.
범용 AC 입력과 다양한 DC 출력 옵션을 갖춘 ATS120TS-P는 OEM 통합 및 전 세계 배포에 이상적이며, 까다로운 전자 응용의 요구를 충족하면서 시스템 설계를 단순화합니다.
중요 시스템용 고효율 전원
ATS120TS-P는 낮은 리플 노이즈의 규정된 출력을 제공하여 민감한 전자기기의 안정적인 동작을 보장합니다. Gallium Nitride(GaN) 기술은 기존 실리콘 기반 어댑터에 비해 더 빠른 전력 공급, 낮은 대기 전력 소비 및 향상된 열 방출을 가능하게 합니다.
과전류, 과전압 및 단락에 대한 내장 보호 기능은 어댑터와 연결된 장비를 보호하여 산업, 실험실 및 상업 환경에서 신뢰할 수 있는 동작을 제공합니다.
적용 분야 및 사용 사례
ATS120TS-P는 고효율, 컴팩트 전원 솔루션이 필요한 장치에 적합하며, 포함되는 예시는 다음과 같습니다:
- 산업 자동화 및 제어 시스템
- 통신 및 네트워킹 장비
- 실험실 기기 및 시험 장비
- 안정적이고 규정된 전원을 요구하는 전문 전자 시스템
이러한 응용 분야는 고밀도 GaN 기술, 안전 기능 및 유연한 DC 출력 구성의 조합으로부터 이점을 얻습니다.
통합 및 연결성
이 GaN AC/DC 어댑터는 여러 DC 출력 옵션과 표준 커넥터를 지원하여 다양한 장치와 호환됩니다. 컴팩트한 디자인은 데스크탑, 선반 또는 OEM 인클로저 배치에 이상적입니다. 범용 AC 입력은 전 세계 사용을 원활하게 하고, 선택 가능한 케이블 맞춤화는 특정 제품 플랫폼에 대한 정밀한 통합을 허용합니다.
지원 및 보증
ATS120TS-P는 2년 보증과 기술 지원이 제공됩니다. 데이터시트 및 매뉴얼을 포함한 문서는 설치, 통합 및 규정 준수 확인을 지원하기 위해 제공됩니다. DC 커넥터, 케이블 길이 및 출력 프로파일에 대한 OEM 맞춤화가 지원됩니다.
자주 묻는 질문
질문 1: 어떤 장치가 ATS120TS-P GaN 어댑터를 사용할 수 있나요?
답변 1: 컴팩트하고 고효율인 120W 출력의 GaN AC/DC 어댑터를 필요로 하는 산업용, 실험실 및 상업용 전자기기에 적합합니다.
질문 2: 어떤 안전 보호 기능이 포함되어 있나요?
답변 2: 이 어댑터는 안전하고 신뢰할 수 있는 동작을 위해 과전류, 과전압 및 단락 보호 기능을 포함하고 있습니다.
질문 3: 이 GaN 어댑터를 국제적으로 사용할 수 있나요?
답변 3: 예. 전 세계 호환을 위한 범용 AC 입력을 특징으로 하며, 다양한 지역별 구성에 대응합니다.
질문 4: 이 제품은 OEM 맞춤화를 지원하나요?
답변 4: 예. DC 출력 케이블, 커넥터 및 전압 프로파일을 특정 프로젝트 요구사항에 맞게 맞춤화할 수 있습니다.
제품 문의
| 이미지 | 제품명 |
|---|---|
|

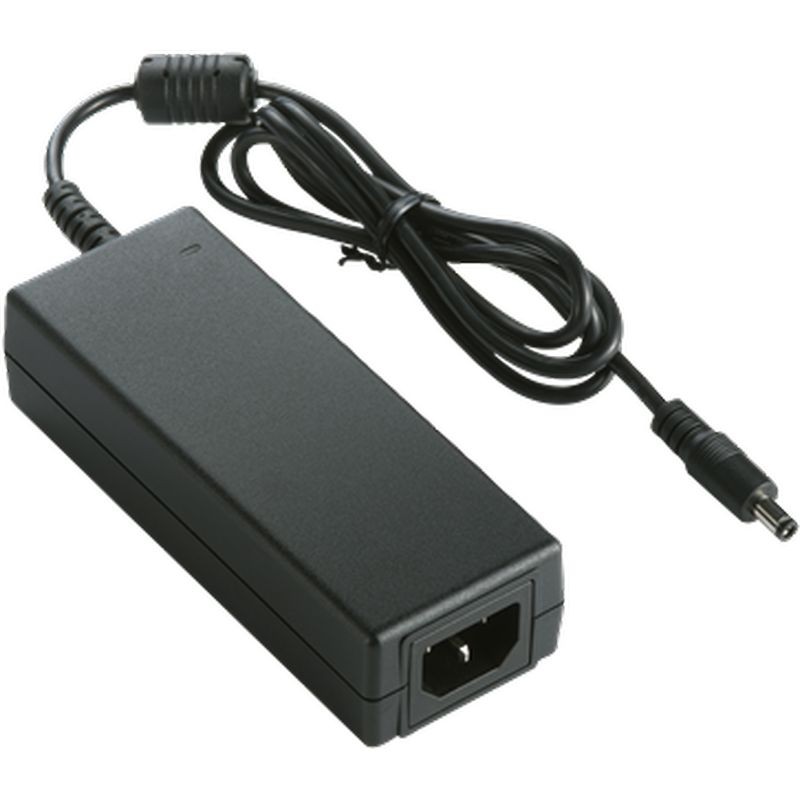

120W 시리즈 (정보기술장비) ATS120TS-P |
