2 MOPP 의료용 교류 어댑터
정보
ATM006T-WXXX□
XXX = 출력 전압

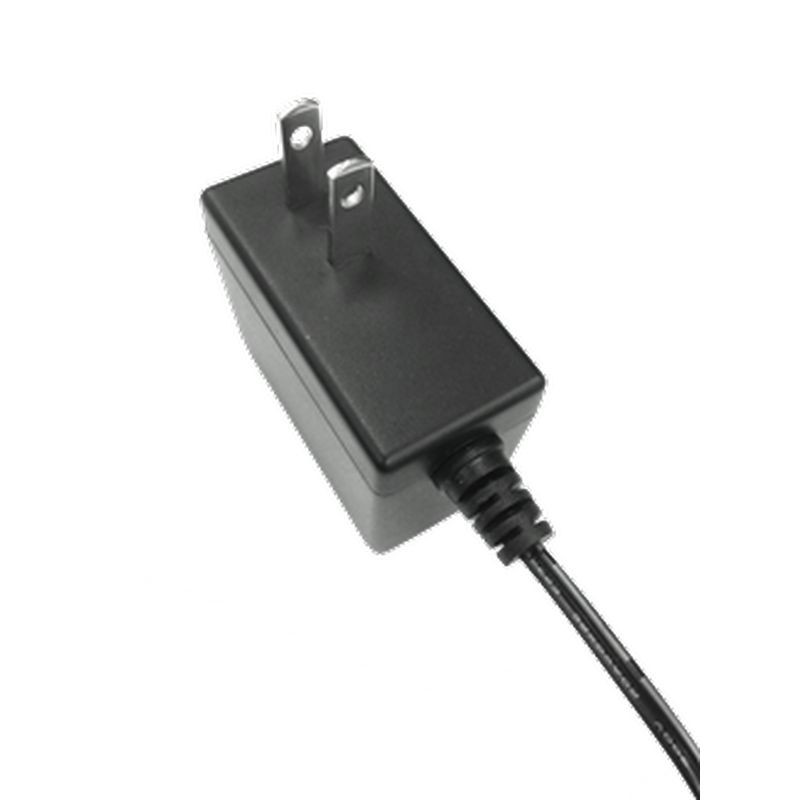

□ = U : 미국형 플러그

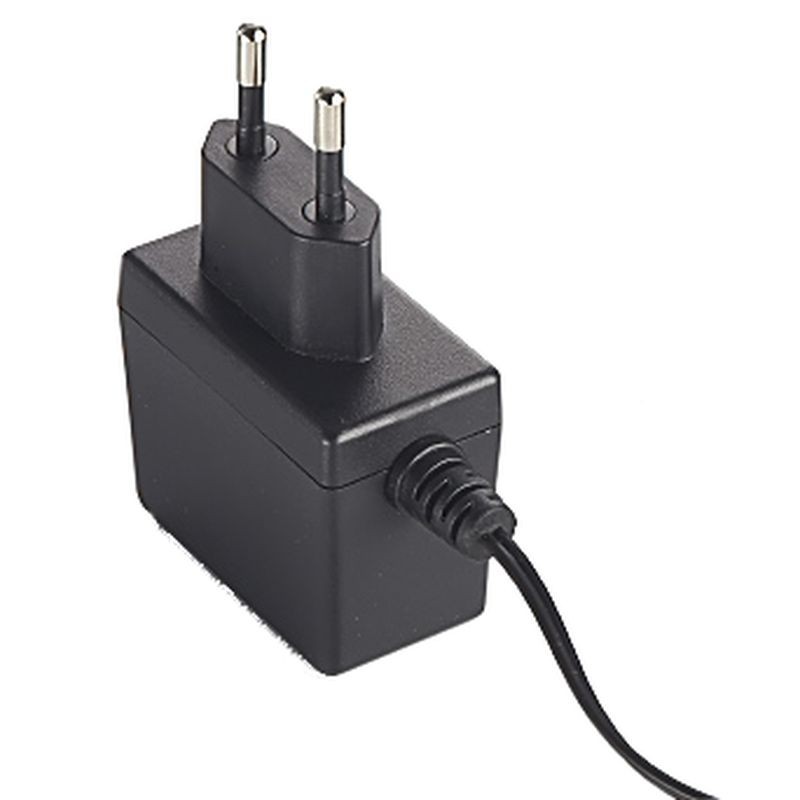

□ = E : 유럽형 플러그
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 2 MOPP 의료용 AC 어댑터 설계
* 100-240VAC 범용 입력
* 저 리플 노이즈의 안정된 출력
* 안전 기관 요구사항 및 EMI/EMS 인증
* 수정 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATM006T-W050□ | 5.0V | 1.2A | 6.0W |
| ATM006T-W060□ | 6.0V | 1.0A | 6.0W |
| ATM006T-W075□ | 7.5V | 1.0A | 7.5W |
| ATM006T-W090□ | 9.0V | 0.7A | 6.3W |
| ATM006T-W120□ | 12.0V | 0.5A | 6.0W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 선 주파수 | 50-60Hz |
| 전류 | 0.19A - 0.14A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | U는 미국형 플러그, E는 유럽형 플러그 |
| 출력 | |
| 부하 조정 | ± 5% (일반적) |
| 리플 및 잡음 | ≤ 2% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화 시 0.5mS |
| 기동 시간 | < 3,000mS |
| 홀드업 시간 | ≥ 10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호 |
| 안전 승인 | |
| 미국용 | CB / UL / cUL / FCC / PSE |
| 유럽용 | CB / T-mark / CE |
| 전기적 | |
| 회로 형식 | 스위칭 플라이백 |
| 절연 내력 | 4,000VAC 1차 - 2차 |
| 접촉 전류(환자) | < 100µA |
| 누설 전류 | < 100µA |
| 효율 | Meet DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 규격 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°C에서 Telcordia SR-332에 의한 계산값 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 저장 온도 | -20 to +80°C |
| 동작 고도 | 3,000M |
| 상대 습도 | 동작: 20 to 80% RH, 저장: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | U - L 56 x W 28 x H 59 (mm) E - L 56 x W 28 x H 79 (mm) |
| 무게 | U: 68g / E: 80g (참고) |
개요
ATM006T‑W 시리즈 2 MOPP 의료용 AC 어댑터
ATM006T‑W 시리즈는 6W 벽걸이형 2 MOPP 의료용 AC 어댑터로, 의료 및 헬스케어 장치에 안전하고 신뢰할 수 있으며 효율적인 외부 전원을 제공하도록 설계되었습니다. 엄격한 IEC/EN 60601-1 의료 안전 기준을 충족하도록 설계되어 전문적인 임상 환경에서 환자와 장치의 보호를 보장합니다. 컴팩트한 벽걸이형 디자인은 의료 전기 안전 요구사항을 완전히 준수하면서 장비에 통합할 수 있게 합니다.
범용 AC 입력과 다양한 커넥터 옵션을 갖춘 ATM006T‑W는 전 세계 배포에 적합하며, 제조업체에 다양한 저전력 의료기기에 대한 유연한 솔루션을 제공합니다.
신뢰할 수 있고 안전한 성능
ATM006T‑W는 낮은 리플의 안정된 DC 출력을 제공하여 민감한 의료 전자기기의 안정적인 동작을 지원합니다. 과전류, 과전압, 단락 보호 및 2 MOPP 절연을 포함한 통합 보호 기능은 위험을 예방하고 환자의 안전을 확보하는 데 도움을 줍니다.
에너지 효율적인 설계로 대기 전력 소비를 최소화하여 모니터링 시스템, 진단 장비 또는 소형 의료 기기처럼 지속적으로 전원이 공급되는 장치에 이상적입니다.
통합 및 연결성
이 의료용 AC 어댑터는 표준 DC 출력 커넥터를 지원하며 장치 설계에 맞춘 유연한 케이블 옵션을 제공합니다. 벽걸이형 형식은 유지보수나 교체 시 접근성을 용이하게 하여 장비의 다운타임을 최소화합니다. 무채색의 슬림한 외관 하우징은 임상, 실험실 또는 병원 환경에 자연스럽게 어우러집니다.
적용 분야 및 사용 사례
ATM006T‑W 시리즈는 다음과 같은 다양한 저전력 의료 및 헬스케어 응용 분야에 적합합니다:
- 환자 모니터링 장치
- 휴대용 진단 장비
- 임상용 센서 및 소형 의료 기기
- 지속적이고 안전한 전원이 필요한 실험실 또는 병원용 전자기기
이러한 적용 분야는 신뢰할 수 있는 동작, 낮은 전기적 노이즈 및 엄격한 의료 안전 기준 준수의 혜택을 받습니다.
지원 및 보증
ATM006T‑W는 1년 보증이 제공됩니다. 제품 선택, 통합 및 문제 해결에 대한 기술 지원을 제공합니다. DC 커넥터 타입, 케이블 길이 및 플러그 구성에 대한 맞춤 옵션을 제공하여 프로젝트별 요구사항을 충족합니다.
자주 묻는 질문
Q1: ATM006T‑W를 의료용 등급 어댑터로 만드는 요소는 무엇인가요?
A1: 이 어댑터는 IEC/EN 60601-1 기준을 충족하며 2 MOPP 절연을 제공하여 의료 환경에서 환자와 장치의 안전을 보장합니다.
Q2: 이 어댑터를 국제적으로 사용할 수 있나요?
A2: 예. 범용 AC 입력 (100–240 VAC)과 구성 가능한 플러그 옵션을 통해 전 세계적으로 사용 가능합니다.
Q3: 이 어댑터와 호환되는 장치는 무엇인가요?
A3: 환자 모니터, 진단 도구, 임상 센서 및 소형 실험실 기기와 같은 저전력 의료기기에 적합합니다.
Q4: ATM006T‑W에 보호 기능이 포함되어 있나요?
A4: 물론입니다. 과전류, 과전압, 단락(쇼트) 보호 및 2 MOPP 전기 절연 등의 보호 기능을 통합하여 안전성과 신뢰성을 확보합니다.
Q5: 커넥터 또는 케이블 길이를 맞춤형으로 제작할 수 있나요?
A5: 예. 프로젝트별 요구사항에 맞춰 DC 커넥터 타입, 케이블 길이 및 플러그 옵션을 맞춤 제공할 수 있습니다.
