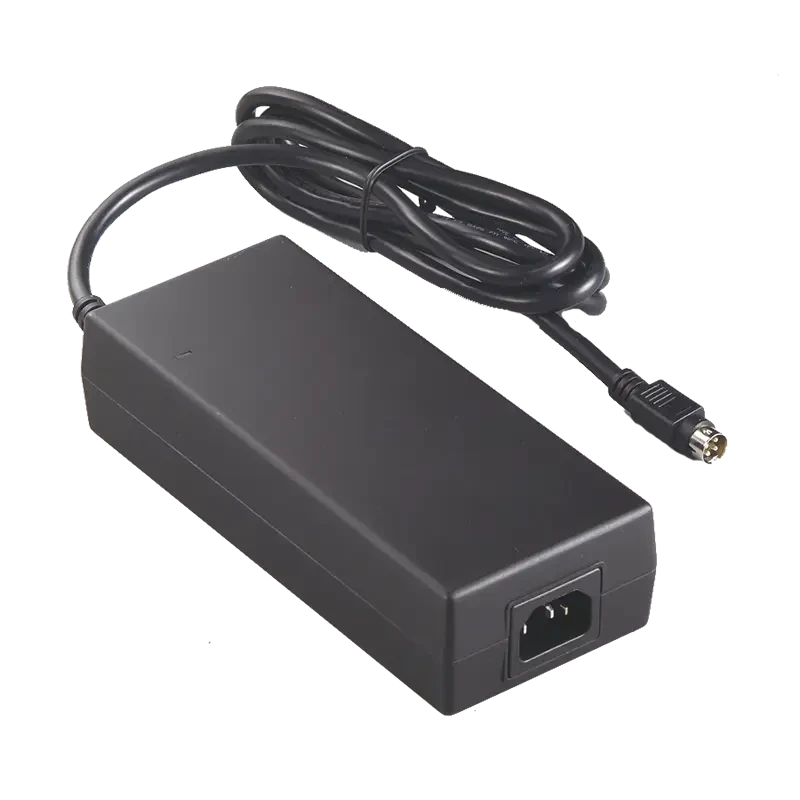

160W-Serie
Information
ATS160T-PXXX
XXX = Ausgangsspannung
P: C6 / C14
Merkmale:
* IEC/EN/UL 62368-1
* Geregelte Ausgangsspannung, geringe Restwelligkeit und geringe Störgeräusche
* Erfüllt die Anforderungen der Sicherheitsbehörden und verfügt über die EMI/EMS-Zertifizierung
* Änderungen und kundenspezifische Ausführungen möglich
* Ein Jahr Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
| ATS160T-P120 | 12.0V | 12.50A | 150W |
| ATS160T-P150 | 15.0V | 10.00A | 150W |
| ATS160T-P190 | 19.0V | 8.40A | 160W |
| ATS160T-P240 | 24.0V | 6.60A | 160W |
| ATS160T-P480 | 48.0V | 3.30A | 160W |
| ATS160T-P560 | 56.0V | 2.86A | 160W |
Details der Spezifikationen
| Eingang | |
| Spannung | 100-240VAC (Nennwert), 90-264VAC (Bereich) |
| Netzfrequenz | 50-60Hz (Nennwert), 47-63 (Bereich) |
| Strom | 2.2A maximal |
| Schutz | Interne Sicherung des Primärstromkreises |
| Steckerkonfiguration | IEC60320 / C6, C14 |
| Ausgang | |
| Lastregelung | ±5% (typisch) |
| Restwelligkeit und Störgeräusche | ≤1% Vp-p bei Volllast |
| Transientenreaktion (dynamisch) | 0.5mS bei einer Laständerung von 50% |
| Überbrückungszeit | 10mS bei Volllast |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszertifizierungen | |
| CB / UL / cUL / FCC / GS / CE / PSE / BSMI / RCM / CCC | |
| Elektrik | |
| Topologie | LLC |
| Isolationsprüfspannung | 3,000VAC Primärseite – Sekundärseite |
| Ableitstrom gegen Erde | 3.5mA bei 3Pin |
| Wirkungsgrad | DoE Stufe VI, Energy Star, ErP Stufe 2, CoC Tier 2, NRCan und GEMS Stufe VI zertifiziert |
| EMV-Normen | EN55032, |
| EN61000-3-2,3 | |
| EN55024 | |
| MTBF (mittlere Betriebsdauer zwischen Ausfällen) | 300.000 Stunden, berechnet gemäß Telcordia SR-332 bei 25°C |
| Umgebung | |
| Betriebstemperatur | 0 bis +40°C |
| Lagertemperatur | -20 bis +80°C (verpackt) |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH (nicht kondensierend) |
| Lagerung: 10 bis 90% RH (verpackt) | |
| Kühlung | Kühlung durch natürliche Konvektion |
| Mechanik | |
| Gehäuseabmessungen | Länge 175 x Breite 74 x Höhe 42 (mm) |
| Gewicht | 700g (Richtwert) |
