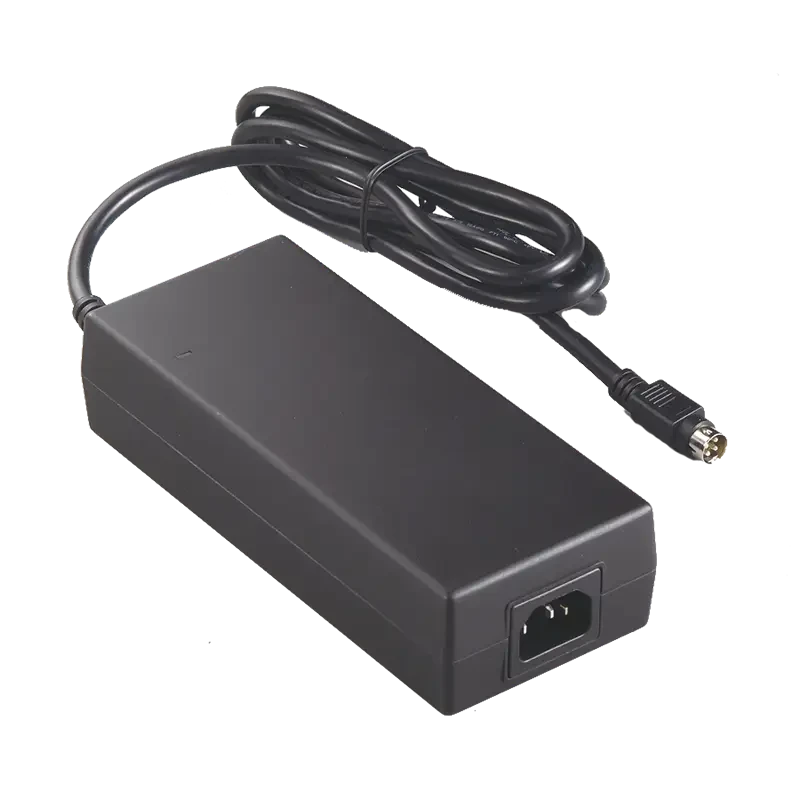

160Wシリーズ
情報
ATS160T-PXXX
XXX = 出力電圧
P：C6 / C14
特長：
* IEC/EN/UL 62368-1
* 安定化出力、低リップルおよび低ノイズ
* 安全機関の要求事項に適合し、EMI/EMS認証取得済み
* 変更およびカスタム設計に対応可能
* 1年間保証
出力仕様
| 型式 | 出力電圧 | 出力電流 | ワット数 |
| ATS160T-P120 | 12.0V | 12.50A | 150W |
| ATS160T-P150 | 15.0V | 10.00A | 150W |
| ATS160T-P190 | 19.0V | 8.40A | 160W |
| ATS160T-P240 | 24.0V | 6.60A | 160W |
| ATS160T-P480 | 48.0V | 3.30A | 160W |
| ATS160T-P560 | 56.0V | 2.86A | 160W |
仕様詳細
| 入力 | |
| 電圧 | 100-240VAC（公称）、90-264VAC（範囲） |
| 電源周波数 | 50-60Hz（公称）、47-63（範囲） |
| 電流 | 最大2.2A |
| 保護 | 内部一次側電流ヒューズ |
| コネクタ構成 | IEC60320 / C6, C14 |
| 出力 | |
| 負荷変動率 | ±5%（標準値） |
| リップルおよびノイズ | ≤1% Vp-p @ 全負荷 |
| 過渡（動的）応答 | 負荷変動50%時、0.5mS |
| ホールドアップ時間 | 10mS @ 全負荷 |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過熱保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / GS / CE / PSE / BSMI / RCM / CCC | |
| 電気 | |
| トポロジー | LLC |
| 耐電圧 | 3,000VAC 一次側 - 二次側 |
| 接地漏れ電流 | 3.5mA @ 3Pin |
| 効率 | DoE Level VI、Energy Star、ErP Stage 2、CoC Tier 2、NRCan & GEMS Level VI認証取得済み |
| EMC規格 | EN55032、 |
| EN61000-3-2,3 | |
| EN55024 | |
| MTBF（平均故障間隔） | Telcordia SR-332に基づき25°Cで算出、300,000時間 |
| 環境 | |
| 動作温度 | 0～+40°C |
| 保存温度 | -20～+80°C（梱包状態） |
| 相対湿度 | 動作時：20～80% RH（結露なきこと） |
| 保存時：10～90% RH（梱包状態） | |
| 冷却 | 自然対流冷却 |
| 機械 | |
| 外形寸法 | 長さ175 x 幅74 x 高さ42 (mm) |
| 重量 | 700g（参考値） |
