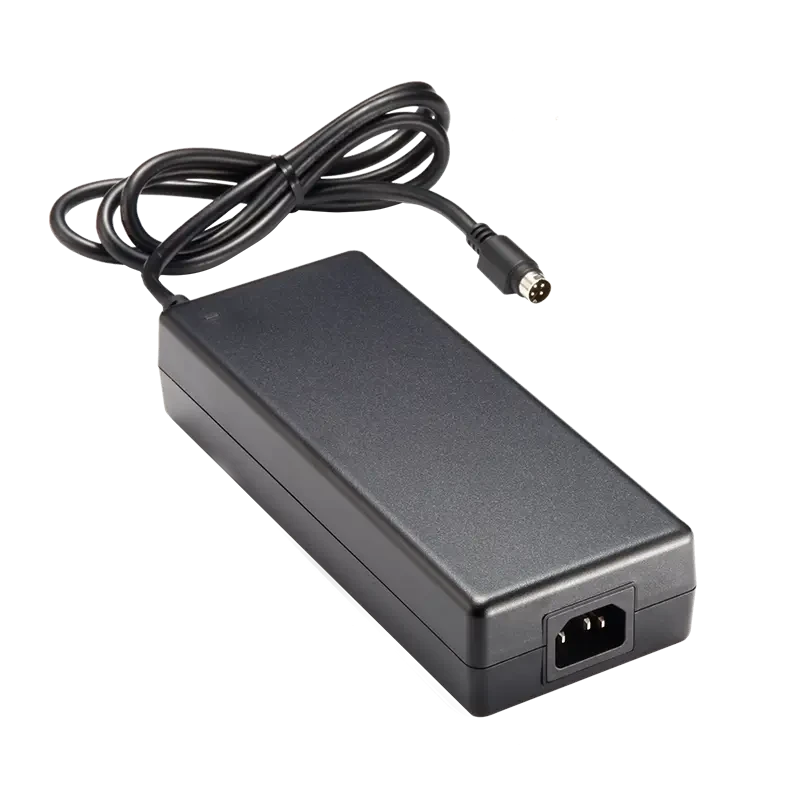

200W 시리즈
정보
ATM200T-□XXX
XXX = 출력 전압
□= P : C14

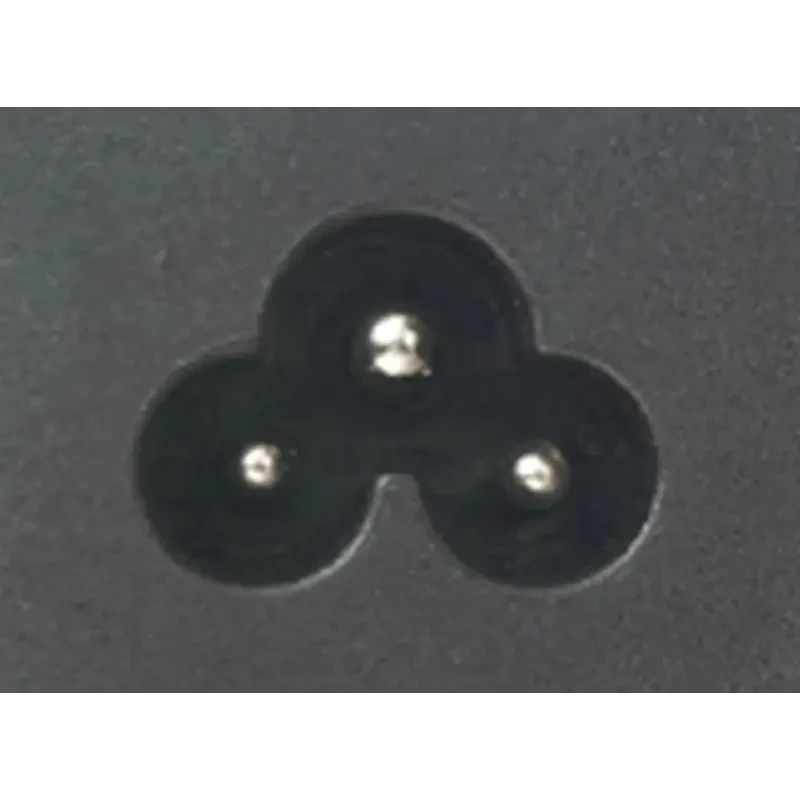

A : C8 / C18
특징:
* IEC/EN/ANSI/AAMI ES60601-1
* 전자파 적합성: IEC60601-1-2
* 보호 방식: 2 X MOPP
* 접촉 전류: < 100µA
* 안정화 출력 및 낮은 리플 노이즈
* 안전 기관 요구사항을 충족하며 EMI/EMS 인증 획득
* 수정 및 맞춤형 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
| ATM200T-□120 | 12.0V | 16.00A | 192W |
| ATM200T-A150 | 15.0V | 13.00A | 195W |
| ATM200T-□180 | 18.0V | 11.00A | 198W |
| ATM200T-□190 | 19.0V | 10.50A | 200W |
| ATM200T-□240 | 24.0V | 8.30A | 200W |
| ATM200T-□480 | 48.0V | 4.17A | 200W |
상세 사양
| 입력 | |
| 전압 | 100-240VAC(Nominal), 90-264VAC(Range) |
| 전원 주파수 | 50-60Hz(Nominal), 47-63(Range) |
| 전류 | 2.4A-1.0A |
| 보호 | 내부 1차 전류 퓨즈 |
| 커넥터 구성 | IEC60320 / C8, C14, C18 |
| 출력 | |
| 부하 변동률 | ±5% (일반값) |
| 리플 및 노이즈 | ≤1% Vp-p @ 전 부하 |
| 과도(동적) 응답 | 0.5mS, 50% 부하 변동 시 |
| 유지 시간 | 10mS @ 전 부하 |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호/ 과열 보호 |
| 안전 인증 | |
| CB / UL / cUL / FCC / CE / TUV / PSE | |
| 전기적 특성 | |
| 토폴로지 | LLC |
| 내전압 | 4,000VAC 1차 - 2차 |
| 접지 누설 전류 | < 100µA |
| 효율 | DoE Level VI, ErP Stage 2 충족 |
| EMC 표준 | EN55011 |
| EN61000-3-2,3 | |
| EN61000-4-2,3,4,5,6,8,11 | |
| MTBF(평균 무고장 시간) | Telcordia SR-332 기준 25°C에서 300,000시간으로 계산 |
| 환경 | |
| 작동 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C (포장 상태에서) |
| 상대 습도 | 작동: 20 to 80% RH (비응축) |
| 보관: 10 to 90% RH (포장 상태에서) | |
| 방열 | 자연 대류 방열 |
| 기계적 특성 | |
| 외함 치수 | 길이 204 x 너비 81 x 높이 42.5 (mm) |
| 중량 | 880g (참고값) |
