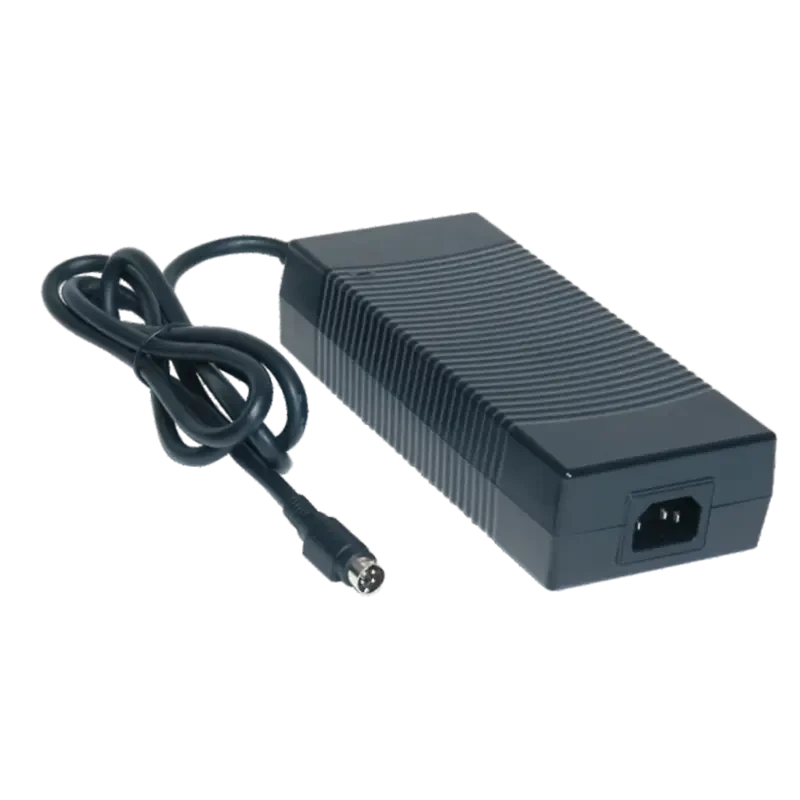

160W-Serie
Informationen
ATM160T-PXXX
XXX = Ausgangsspannung
P : C6 / C14
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1
* Elektromagnetische Verträglichkeit: IEC60601-1-2
* Schutzart: 2 X MOPP
* Ableitstrom: < 100µA
* Geregelter Ausgang mit geringer Welligkeit und geringem Rauschen
* Erfüllt die Anforderungen an medizinische Sicherheitseinrichtungen und verfügt über eine EMI/EMS-Zertifizierung
* Änderungen und kundenspezifische Ausführungen möglich
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
| ATM160T-P120 | 12.0V | 12.5A | 150W |
| ATM160T-P190 | 19.0V | 8.4A | 160W |
| ATM160T-P240 | 24.0V | 6.6A | 160W |
| ATM160T-P480 | 48.0V | 3.3A | 160W |
Detaillierte Spezifikationen
| Eingang | |
| Spannung | 100-240VAC (Nennwert), 90-264VAC (Bereich) |
| Netzfrequenz | 50-60Hz (Nennwert), 47-63 (Bereich) |
| Strom | 1.8A-0.9A |
| Schutz | Interne Primärstromsicherung |

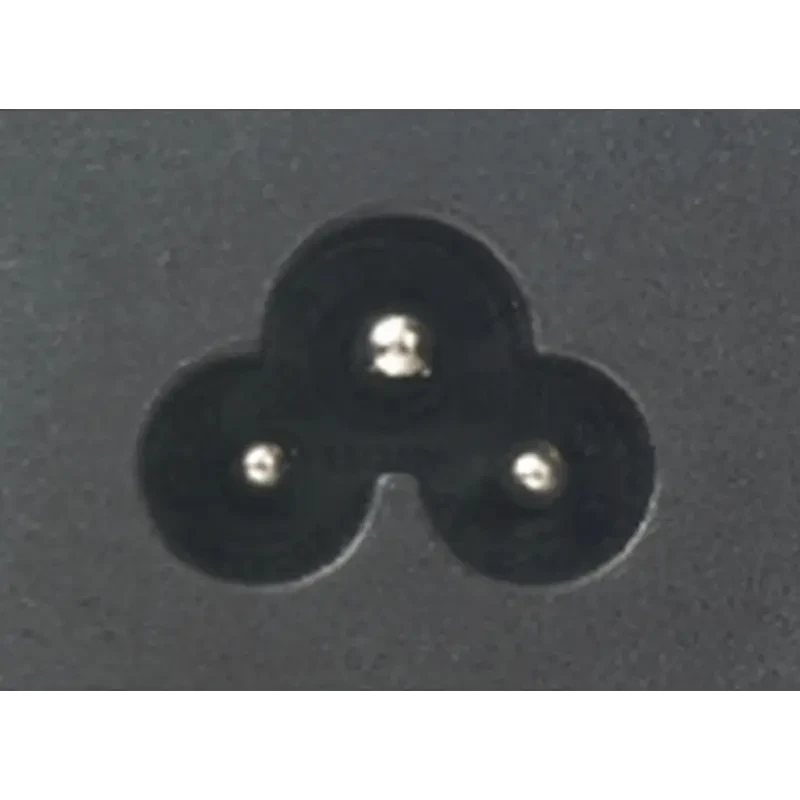

| Steckerkonfiguration | IEC60320 / C6, C14 |
| Ausgang | |
| Lastregelung | ±5 % (typisch) |
| Welligkeit und Rauschen | ≤1 % Vp-p bei Volllast |
| Transientenreaktion (dynamisch) | 0.5mS bei einer Laständerung von 50 % |
| Überbrückungszeit | 10mS bei Volllast |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| CB / UL / cUL / FCC / CE / TUV / PSE | |
| Elektrische Eigenschaften | |
| Topologie | LLC |
| Spannungsfestigkeit | 3,000VAC Primärseite – Sekundärseite |
| Ableitstrom gegen Erde | < 100µA |
| Wirkungsgrad | Entspricht DoE Level VI, ErP Stage 2 |
| EMV-Normen | EN55011 |
| EN61000-3-2,3 | |
| EN61000-4-2,3,4,5,6,8,11 | |
| MTBF (mittlere Betriebsdauer zwischen Ausfällen) | 300,000 Stunden, berechnet gemäß Telcordia SR-332 bei 25°C |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C (verpackt) |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80 % RH (nicht kondensierend) |
| Lagerung: 10 bis 90 % RH (verpackt) | |
| Kühlung | Kühlung durch natürliche Konvektion |
| Mechanische Eigenschaften | |
| Gehäuseabmessungen | Länge 183 x Breite 81 x Höhe 42 (mm) |
| Gewicht | 820g (Richtwert) |
