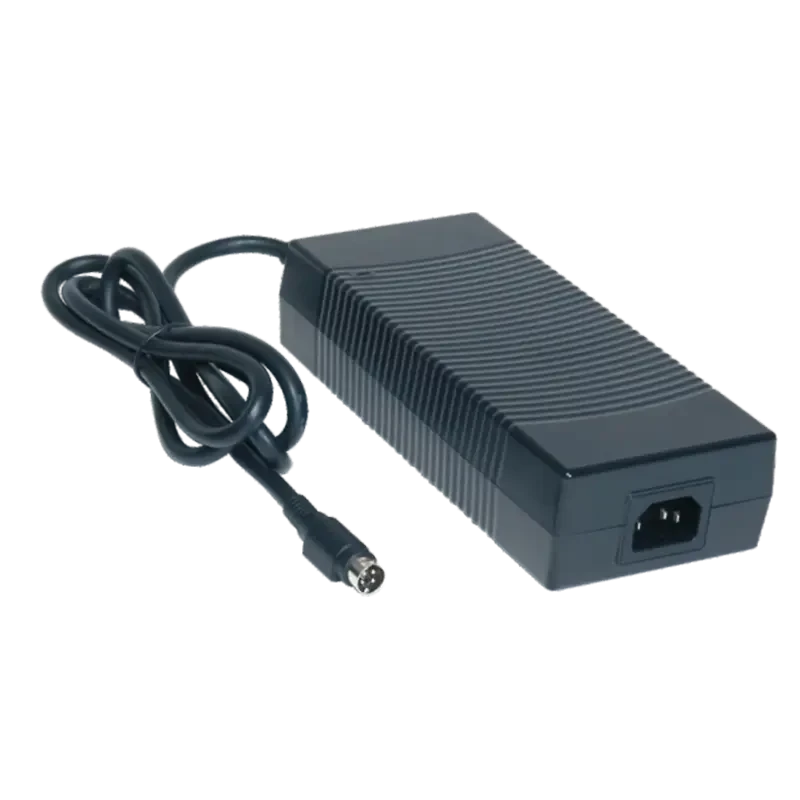

160Wシリーズ
情報
ATM160T-PXXX
XXX = 出力電圧

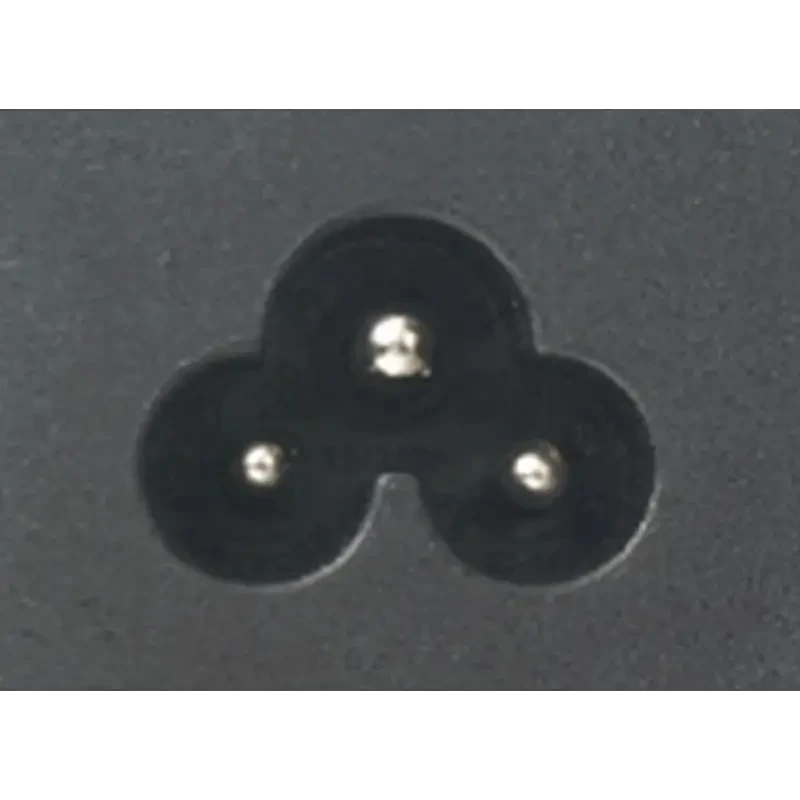

P : C6 / C14
特長：
* IEC/EN/ANSI/AAMI ES60601-1
* 電磁両立性 : IEC60601-1-2
* 保護方式：2 X MOPP
* 接触電流：< 100µA
* 安定化出力を備え、リップルノイズが低い
* 安全機関の要求事項に適合し、EMI/EMS認証を取得
* 変更およびカスタム設計に対応可能
* 2年間保証
出力仕様
| 型式 | 出力電圧 | 出力電流 | ワット数 |
| ATM160T-P120 | 12.0V | 12.5A | 150W |
| ATM160T-P190 | 19.0V | 8.4A | 160W |
| ATM160T-P240 | 24.0V | 6.6A | 160W |
| ATM160T-P480 | 48.0V | 3.3A | 160W |
仕様詳細
| 入力 | |
| 電圧 | 100-240VAC（公称値）、90-264VAC（範囲） |
| 電源周波数 | 50-60Hz（公称値）、47-63（範囲） |
| 電流 | 1.8A-0.9A |
| 保護 | 内部一次側電流ヒューズ |
| コネクタ構成 | IEC60320 / C6, C14 |
| 出力 | |
| 負荷変動率 | ±5%（標準値） |
| リップルおよびノイズ | ≤1% Vp-p @ 全負荷 |
| 過渡（動的）応答 | 負荷が50%変動した場合、0.5mS |
| ホールドアップ時間 | 10mS @ 全負荷 |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過熱保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / CE / TUV / PSE | |
| 電気仕様 | |
| トポロジー | LLC |
| 耐電圧 | 3,000VAC 一次側 - 二次側 |
| 接地漏れ電流 | < 100µA |
| 効率 | DoE Level VI、ErP Stage 2に適合 |
| EMC規格 | EN55011 |
| EN61000-3-2,3 | |
| EN61000-4-2,3,4,5,6,8,11 | |
| MTBF（平均故障間隔） | Telcordia SR-332に基づき、25°Cで300,000時間 |
| 環境仕様 | |
| 動作温度 | -20 to +40°C |
| 保管温度 | -20 to +80°C（梱包状態） |
| 相対湿度 | 動作時：20 to 80% RH（結露なきこと） |
| 保管時：10 to 90% RH（梱包状態） | |
| 冷却 | 自然対流冷却 |
| 機械仕様 | |
| 外形寸法 | 長さ 183 x 幅 81 x 高さ 42 (mm) |
| 重量 | 820g（参考値） |
