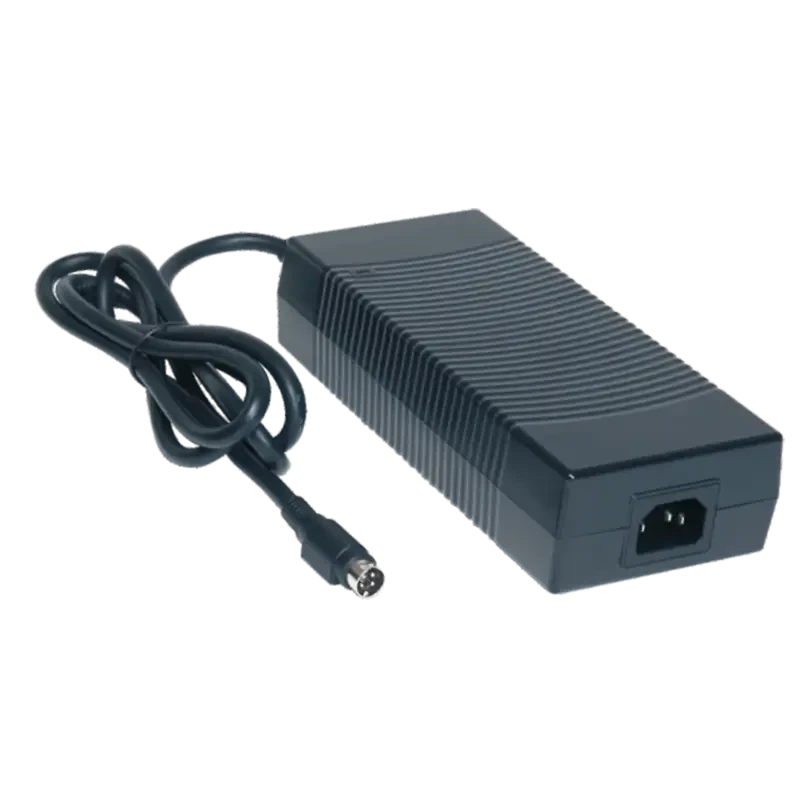

200W-Serie
Informationen
ATS200T-PXXX
XXX = Ausgangsspannung
P : C14
Merkmale:
* IEC/EN/UL 62368-1
* Geregelte Ausgangsspannung, geringe Restwelligkeit und geringes Rauschen
* Erfüllt die Anforderungen der Sicherheitsbehörden und verfügt über die EMI/EMS-Zertifizierung
* Änderungen und kundenspezifische Designs möglich
* Ein Jahr Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
| ATS200T-P120 | 12.0V | 16.00A | 192W |
| ATS200T-P135 | 13.5V | 14.00A | 189W |
| ATS200T-P190 | 19.0V | 10.50A | 200W |
| ATS200T-P240 | 24.0V | 8.3A | 200W |
| ATS200T-P480 | 48.0V | 4.17A | 200W |
| ATS200T-P560 | 56.0V | 3.58A | 200W |
Technische Daten
| Eingang | |
| Spannung | 100-240VAC (Nennwert), 90-264VAC (Bereich) |
| Netzfrequenz | 50-60Hz (Nennwert), 47-63 (Bereich) |
| Strom | 2.8A maximal |
| Schutz | Interne Primärstromsicherung |
| Anschlusskonfiguration | IEC60320 / C6, C14 |
| Ausgang | |
| Lastregelung | ±5% (typisch) |
| Restwelligkeit und Rauschen | ≤1% Vp-p bei Volllast |
| Transientenverhalten (dynamische Reaktion) | 0.5mS bei einer Laständerung von 50% |
| Haltezeit | 10mS bei Volllast |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszertifizierungen | |
| CB / UL / cUL / FCC / GS / CE / PSE / BSMI / RCM / CCC | |
| Elektrische Daten | |
| Topologie | LLC |
| Isolationsfestigkeit | 3,000VAC Primärseite - Sekundärseite |
| Ableitstrom gegen Erde | 3.5mA bei 3Pin |
| Wirkungsgrad | DoE Level VI, Energy Star, ErP Stage 2, CoC Tier 2, NRCan & GEMS Level VI zertifiziert |
| EMC-Normen | EN55032, |
| EN61000-3-2,3 | |
| EN55024 | |
| MTBF (mittlere Betriebsdauer zwischen Ausfällen) | 300.000 Stunden, berechnet nach Telcordia SR-332 bei 25°C |
| Umgebung | |
| Betriebstemperatur | 0 bis +40°C |
| Lagertemperatur | -20 bis +80°C (in Verpackung) |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH (nicht kondensierend) |
| Lagerung: 10 bis 90% RH (in Verpackung) | |
| Kühlung | Kühlung durch natürliche Konvektion |
| Mechanische Daten | |
| Gehäuseabmessungen | Länge 183 x Breite 81 x Höhe 42 (mm) |
| Gewicht | 850g (ca.) |
