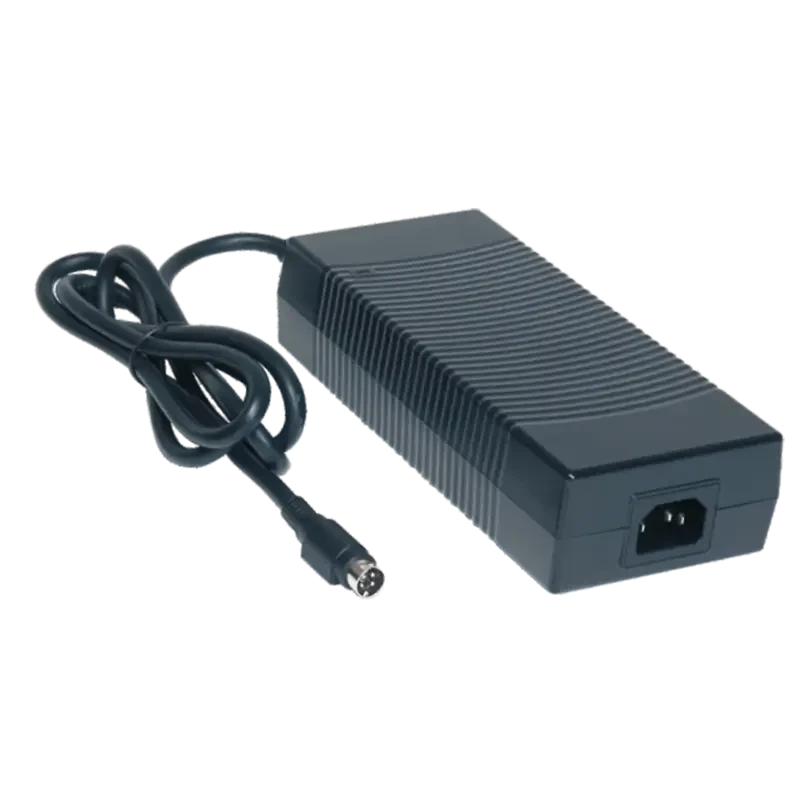

200W 시리즈
정보
ATS200T-PXXX
XXX = 출력 전압
P : C14
특징:
* IEC/EN/UL 62368-1
* 정전압 출력, 낮은 리플 및 노이즈
* 안전 기관 요구사항을 충족하며 EMI/EMS 인증 획득
* 수정 및 맞춤형 설계 제공 가능
* 1년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
| ATS200T-P120 | 12.0V | 16.00A | 192W |
| ATS200T-P135 | 13.5V | 14.00A | 189W |
| ATS200T-P190 | 19.0V | 10.50A | 200W |
| ATS200T-P240 | 24.0V | 8.3A | 200W |
| ATS200T-P480 | 48.0V | 4.17A | 200W |
| ATS200T-P560 | 56.0V | 3.58A | 200W |
사양 상세
| 입력 | |
| 전압 | 100-240VAC(공칭), 90-264VAC(범위) |
| 전원 주파수 | 50-60Hz(공칭), 47-63(범위) |
| 전류 | 최대 2.8A |
| 보호 | 내부 1차 전류 퓨즈 |
| 커넥터 구성 | IEC60320 / C6, C14 |
| 출력 | |
| 부하 조정률 | ±5% (일반값) |
| 리플 및 노이즈 | ≤1% Vp-p @ 전부하 |
| 과도(동적) 응답 | 50% 부하 변동 시 0.5mS |
| 홀드업 시간 | 10mS @ 전부하 |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호/ 과열 보호 |
| 안전 인증 | |
| CB / UL / cUL / FCC / GS / CE / PSE / BSMI / RCM / CCC | |
| 전기적 특성 | |
| 토폴로지 | LLC |
| 내전압 | 3,000VAC 1차 - 2차 |
| 접지 누설 전류 | 3.5mA @ 3Pin |
| 효율 | DoE Level VI, Energy Star, ErP Stage 2, CoC Tier 2, NRCan & GEMS Level VI 인증 |
| EMC 표준 | EN55032, |
| EN61000-3-2,3 | |
| EN55024 | |
| MTBF(평균 무고장 시간) | Telcordia SR-332에 따라 25°C에서 300,000시간으로 계산 |
| 환경 | |
| 작동 온도 | 0 ~ +40°C |
| 보관 온도 | -20 ~ +80°C (포장 상태) |
| 상대 습도 | 작동: 20 ~ 80% RH (비응축) |
| 보관: 10 ~ 90% RH (포장 상태) | |
| 냉각 | 자연 대류 냉각 |
| 기계적 특성 | |
| 외함 치수 | 길이 183 x 너비 81 x 높이 42 (mm) |
| 중량 | 850g (참고값) |
