200Wシリーズ
情報

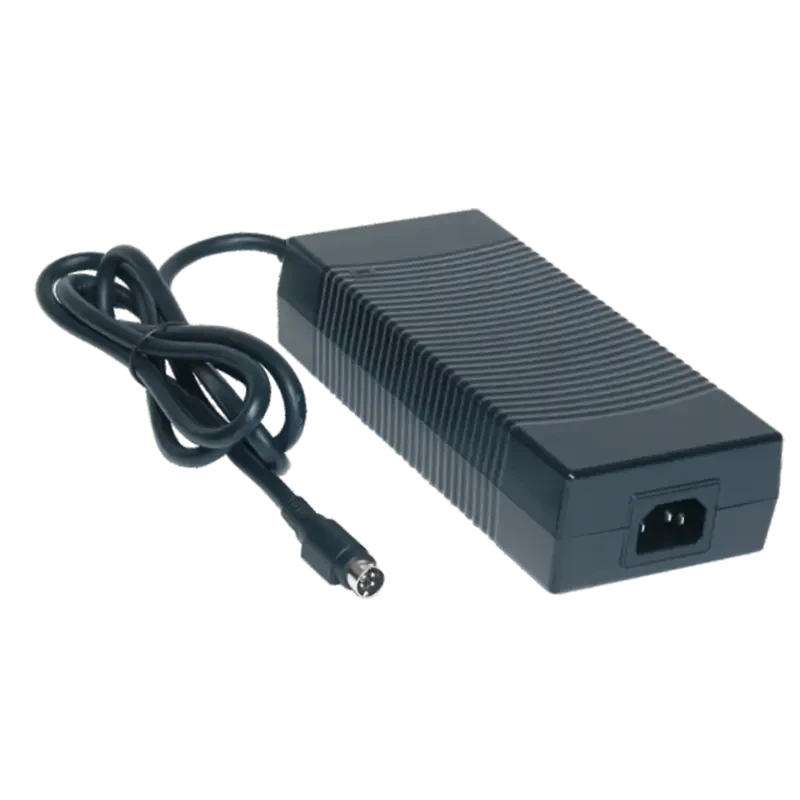

ATS200T-PXXX
XXX = 出力電圧
P : C14
特長：
* IEC/EN/UL 62368-1
* 安定化出力、低リップル・低ノイズ
* 安全機関の要求事項に適合し、EMI/EMS 認証取得済み
* 仕様変更およびカスタマイズ設計に対応可能
* 1年間保証
出力仕様
| 型式 | 出力電圧 | 出力電流 | ワット数 |
| ATS200T-P120 | 12.0V | 16.00A | 192W |
| ATS200T-P135 | 13.5V | 14.00A | 189W |
| ATS200T-P190 | 19.0V | 10.50A | 200W |
| ATS200T-P240 | 24.0V | 8.3A | 200W |
| ATS200T-P480 | 48.0V | 4.17A | 200W |
| ATS200T-P560 | 56.0V | 3.58A | 200W |
仕様詳細
| 入力 | |
| 電圧 | 100-240VAC（公称）、90-264VAC（範囲） |
| 電源周波数 | 50-60Hz（公称）、47-63（範囲） |
| 電流 | 最大 2.8A |
| 保護 | 内部一次側電流ヒューズ |
| コネクター構成 | IEC60320 / C6, C14 |
| 出力 | |
| 負荷変動率 | ±5%（標準値） |
| リップル・ノイズ | ≤1% Vp-p @ 全負荷 |
| 過渡（動的）応答 | 負荷が50%変化した場合、0.5mS |
| 保持時間 | 10mS @ 全負荷 |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過熱保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / GS / CE / PSE / BSMI / RCM / CCC | |
| 電気仕様 | |
| トポロジー | LLC |
| 耐電圧 | 3,000VAC 一次側 - 二次側 |
| 接地漏れ電流 | 3.5mA @ 3Pin |
| 効率 | DoE Level VI、Energy Star、ErP Stage 2、CoC Tier 2、NRCan & GEMS Level VI 認証済み |
| EMC 規格 | EN55032、 |
| EN61000-3-2,3 | |
| EN55024 | |
| MTBF（平均故障間隔） | Telcordia SR-332 に基づき、25°Cで300,000時間と算出 |
| 環境 | |
| 動作温度 | 0 ～ +40°C |
| 保存温度 | -20 ～ +80°C（梱包状態） |
| 相対湿度 | 動作時：20 ～ 80% RH（結露しないこと） |
| 保存時：10 ～ 90% RH（梱包状態） | |
| 冷却 | 自然対流冷却 |
| 機械仕様 | |
| 外形寸法 | 長さ 183 x 幅 81 x 高さ 42 (mm) |
| 重量 | 850g（参考値） |
