Medizinisches AC/DC-Netzteil | 36W-Serie
Informationen
ATM036T-□XXX
XXX = Ausgangsspannung
□ = P : C14
□ = A : C8 / C18
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMV : IEC60601-1-2 (Edition 4.1)
* Schutzmaßnahmen: 2 X MOPP
* 100-240 VAC universeller Eingang
* Geregelter Ausgang mit geringem Restwelligkeitsrauschen
* Erfüllt Anforderungen von Sicherheitsbehörden und ist EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Ausführungen möglich
* 2 Jahre Garantie
Spezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM036T-□050 | 5.0V | 5.0A | 25W |
| ATM036T-□075 | 7.5V | 4.0A | 30W |
| ATM036T-□090 | 9.0V | 4.0A | 36W |
| ATM036T-□120 | 12.0V | 3.0A | 36W |
| ATM036T-□150 | 15.0V | 2.4A | 36W |
| ATM036T-□180 | 18.0V | 2.0A | 36W |
| ATM036T-□240 | 24.0V | 1.5A | 36W |
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 1.0A-0.45A |
| Schutz | Interne primäre Stromsicherung |
| Konfiguration | IEC60320/C8, C14, C18 |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Restwelligkeit & Rauschen | ≤2% Vp-p @ Full Load |
| Transienten (dynamisches) Ansprechverhalten | 0.5mS with 50% Load Change |
| Startzeit | < 3,000mS |
| Überbrückungszeit | ≥ 10mS @ Full Load |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz/ Überspannungsschutz/ Überstromschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / CE / T-mark / PSE |
| Elektrische Daten | |
| Topologie | Schalt-Flyback |
| Durchschlagfestigkeit | 4,000VAC Primary - Secondary |
| Berührungsstrom (Patient) | < 100µA |
| Ableitstrom | < 100µA |
| Schutzleiterleckstrom | < 5mA |
| Wirkungsgrad | Entspricht DoE Level VI, ErP Stage 2 |
| EMV-Normen | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 to +40°C |
| Lagertemperatur | -20 to +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 to 80% RH, Lagerung: 10 to 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanische Daten | |
| Gehäuseabmessungen | C14 & C18 - L 100 x B 50 x H 33 (mm) C8 - L 99 x B 50 x H 33 (mm) |
| Gewicht | 210g (Ref.) |
Überblick

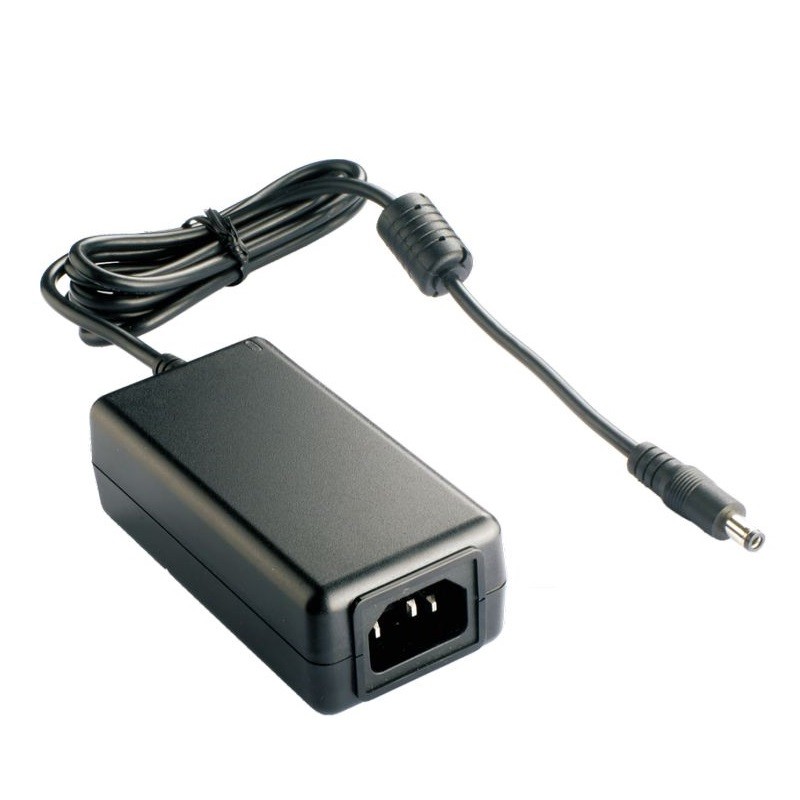

ATM036T‑P/A‑Serie 36W Desktop‑Netzadapter für medizinische Geräte
Die ATM036T‑P/A‑Serie ist ein 36W medizinisches Desktop AC/DC‑Netzteil, das für Gesundheits‑ und Klinikgeräte entwickelt wurde, die eine zuverlässige, geregelte und sichere externe Stromversorgung benötigen. Konform mit IEC/EN/ANSI/AAMI ES60601-1 bietet diese Serie einen stabilen Gleichstrom‑Ausgang für empfindliche Medizinelektronik und gewährleistet gleichzeitig die Sicherheit von Patienten und Geräten.
Das Desktop‑Design ermöglicht eine flexible Platzierung auf Arbeitsplätzen, Regalen oder in medizinischen Schränken, während mehrere DC‑Stecker‑ und Kabeloptionen eine nahtlose Integration in verschiedene Medizinprodukte ermöglichen. Die Serie unterstützt den weltweiten Einsatz dank universellem AC‑Eingang und konfigurierbaren Steckoptionen.
Zuverlässige Leistung für empfindliche Geräte
Für den Dauerbetrieb ausgelegt liefert die ATM036T‑P/A einen rauscharmen, geregelten Ausgang, um die präzise Geräteleistung aufrechtzuerhalten. Eingebaute Schutzfunktionen — Überstrom-, Überspannungs‑ und Kurzschlussschutz sowie 2 MOPP‑Isolation — sorgen sowohl für die Patientensicherheit als auch für die Langlebigkeit der Geräte.
Das energieeffiziente Design reduziert die Standby‑Leistungsaufnahme, was es ideal für Geräte macht, die über längere Zeiträume betrieben werden, einschließlich Patientenmonitore, tragbare Diagnoseinstrumente und Laborausrüstung.
Anwendungen und Einsatzbereiche
Die ATM036T‑P/A‑Serie ist geeignet für:
- Patientenüberwachungssysteme und am Bett eingesetzte medizinische Geräte
- Tragbare klinische Instrumente und Diagnosegeräte
- Laborgeräte, die geregelte, zuverlässige Stromversorgung benötigen
- Ausrüstung, die von einem medizinischen AC‑DC‑Netzteil mit minimalen elektrischen Störungen profitiert
Diese Anwendungen profitieren von seinem konstanten Ausgang, geringer Restwelligkeit und verbesserter Isolation, wodurch genaue Messwerte und zuverlässiger Betrieb in klinischen Umgebungen sichergestellt werden.
Support und Garantie
Die Serie wird mit einer einjährigen Garantie und technischer Unterstützung für Geräteintegration und kundenspezifische Projektanforderungen geliefert. Optionen für DC‑Steckverbindertyp, Kabellänge und Steckerkonfiguration sind verfügbar, um spezifische Geräteanforderungen zu erfüllen und die Einhaltung medizinischer Normen zu gewährleisten.
FAQ
Q1: Welche Geräte können die ATM036T‑P/A‑Serie verwenden?
A1: Geeignet für Patientenmonitore, tragbare Diagnoseinstrumente, Laborgeräte und andere Medizinelektronik, die geregelte, sichere und kontinuierliche Stromversorgung benötigen.
Q2: Welche Sicherheitsstandards erfüllt sie?
A2: Vollständig konform mit IEC/EN/ANSI/AAMI ES60601-1 und bietet 2 MOPP‑Isolation zum Schutz von Patienten und angeschlossenen Geräten.
Q3: Kann dieses Desktop‑Netzteil international verwendet werden?
A3: Ja. Universeller AC‑Eingang (100–240 VAC) und konfigurierbare DC‑Ausgänge ermöglichen den weltweiten Einsatz unter Verwendung geeigneter AC‑Netzkabel.
Q4: Kann der DC‑Stecker oder das Kabel kundenspezifisch angepasst werden?
A4: Ja, die Serie unterstützt kundenspezifische DC‑Steckverbinder, Kabellängen und Steckerkonfigurationen für projektspezifische Anforderungen.
