의료용 교류/직류 전원 공급 장치 | 36W 시리즈
정보
ATM036T-□XXX
XXX = 출력 전압
□ = P : C14
□ = A : C8 / C18
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 보호 수단: 2 X MOPP
* 100-240VAC 범용 입력
* 저리플 노이즈가 낮은 안정화된 출력
* 안전 기관 요구사항 충족 및 EMI/EMS 인증
* 수정 및 맞춤 설계 가능
* 2년 보증
사양
| 모델 | 출력 전압 | 출력 전류 | 전력 (W) |
|---|---|---|---|
| ATM036T-□050 | 5.0V | 5.0A | 25W |
| ATM036T-□075 | 7.5V | 4.0A | 30W |
| ATM036T-□090 | 9.0V | 4.0A | 36W |
| ATM036T-□120 | 12.0V | 3.0A | 36W |
| ATM036T-□150 | 15.0V | 2.4A | 36W |
| ATM036T-□180 | 18.0V | 2.0A | 36W |
| ATM036T-□240 | 24.0V | 1.5A | 36W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 주파수 | 50-60Hz |
| 전류 | 1.0A-0.45A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320/C8, C14, C18 |
| 출력 | |
| 부하 조정 | ± 5% (일반적) |
| 리플 및 노이즈 | ≤2% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 0.5mS, 부하 50% 변화 시 |
| 시작 시간 | < 3,000mS |
| 유지 시간 | ≥ 10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 기능 | 단락 보호 / 과전압 보호 / 과전류 보호 |
| 안전 인증 | |
| 인증 | CB / UL / cUL / FCC / CE / T-mark / PSE |
| 전기적 | |
| 회로 형식 | 스위칭 플라이백 |
| 내전압 | 4,000VAC 1차 - 2차 |
| 접촉 전류(환자) | < 100µA |
| 누설 전류 | < 100µA |
| 지락 누설 전류 | < 5mA |
| 효율 | DoE Level VI, ErP Stage 2 충족 |
| EMC 표준 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| 무고장 시간(MTBF) | 25°C에서 Telcordia SR-332에 의해 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 ~ +40°C |
| 보관 온도 | -20 ~ +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 ~ 80% RH, 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | C14 & C18 - 길이(L) 100 x 폭(W) 50 x 높이(H) 33 (mm) C8 - 길이(L) 99 x 폭(W) 50 x 높이(H) 33 (mm) |
| 무게 | 210g (참고) |
개요

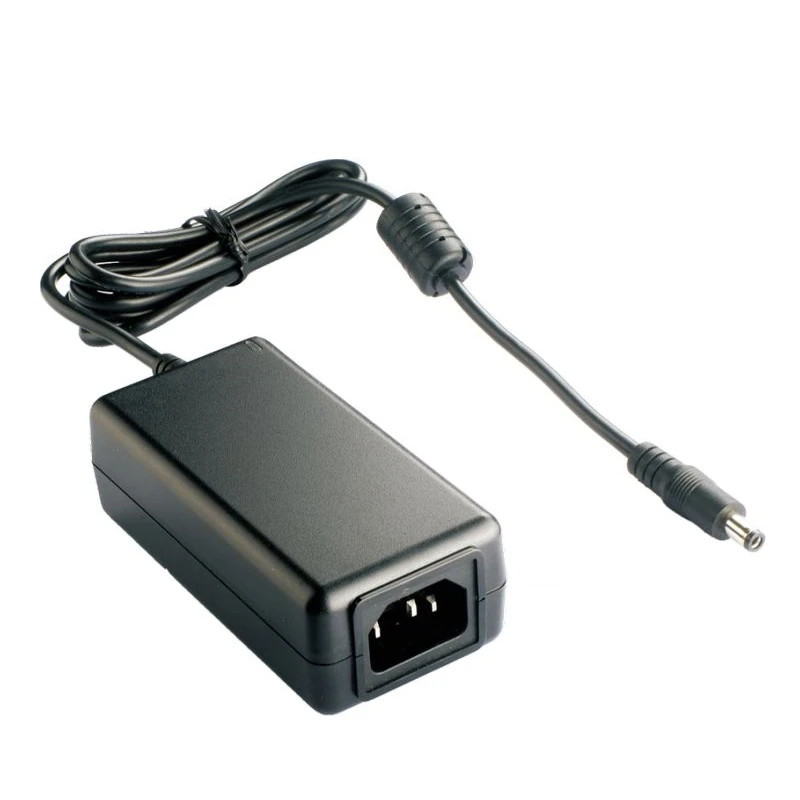

ATM036T‑P/A 시리즈 36W 데스크톱 의료용 전원 어댑터
ATM036T‑P/A 시리즈는 신뢰할 수 있고 규격화된 안전한 외부 전원을 필요로 하는 의료 및 임상 장비를 위해 설계된 36W 의료용 데스크톱 AC/DC 전원 공급장치입니다. IEC/EN/ANSI/AAMI ES60601-1 표준을 준수하도록 제작되어, 민감한 의료용 전자기기에 안정적인 DC 출력을 제공하며 환자와 장비의 안전을 보장합니다.
데스크톱형 디자인으로 작업대, 선반 또는 의료용 캐비닛 내부에 유연하게 배치할 수 있으며, 다양한 DC 커넥터 및 케이블 옵션으로 여러 의료기기에 원활히 통합할 수 있습니다. 이 시리즈는 범용 AC 입력과 구성 가능한 플러그 옵션을 통해 전 세계 배포를 지원합니다.
민감한 장비를 위한 신뢰할 수 있는 성능
연속 운용을 고려해 설계된 ATM036T‑P/A는 저잡음의 규격화된 출력을 제공하여 장비의 정확한 성능을 유지합니다. 내장된 보호 기능(과전류, 과전압, 단락 보호 및 2 MOPP 절연)은 환자 안전과 장비 수명을 보장합니다.
에너지 효율적인 설계로 대기 전력 소비를 줄여 장시간 동작하는 장치(환자 모니터, 휴대용 진단기기, 실험실 장비 등)에 이상적입니다.
적용 분야 및 사용 사례
ATM036T‑P/A 시리즈는 다음과 같은 용도에 적합합니다:
- 환자 모니터링 시스템 및 침대 옆 의료기기
- 휴대형 임상 기기 및 진단 도구
- 규격화되고 안정적인 전원을 필요로 하는 실험실 장비
- 전기적 간섭이 최소화된 의료용 AC/DC 전원 공급을 통해 혜택을 받는 장비
이러한 용도는 일관된 출력, 저 리플, 향상된 절연으로 인해 이점을 얻어 임상 환경에서 정확한 판독과 신뢰할 수 있는 동작을 보장합니다.
지원 및 보증
이 시리즈는 1년 보증과 장치 통합 및 맞춤 프로젝트 요구 사항에 대한 기술 지원을 제공합니다. 특정 장치 설계에 맞추기 위해 DC 커넥터 유형, 케이블 길이 및 플러그 구성 옵션을 제공하여 의료 표준 준수를 보장합니다.
자주 묻는 질문
Q1: 어떤 장치가 ATM036T‑P/A 시리즈를 사용할 수 있습니까?
A1: 환자 모니터, 휴대용 진단기기, 실험실 장비 및 규격화되고 안전하며 연속적인 전력이 필요한 기타 의료 전자기기에 적합합니다.
Q2: 어떤 안전 표준을 충족합니까?
A2: IEC/EN/ANSI/AAMI ES60601-1을 완전히 준수하며 환자와 연결된 장비를 보호하기 위해 2 MOPP 절연을 제공합니다.
Q3: 이 데스크톱 전원 어댑터를 국제적으로 사용할 수 있습니까?
A3: 예. 범용 AC 입력(100–240 VAC)과 구성 가능한 DC 출력으로 적절한 AC 전원 코드 사용 시 전 세계 시장에 배포할 수 있습니다.
Q4: DC 커넥터나 케이블을 맞춤 제작할 수 있습니까?
A4: 예, 이 시리즈는 프로젝트별 요구 사항에 맞춘 맞춤형 DC 커넥터, 케이블 길이 및 플러그 구성을 지원합니다.
