65W Serie
Informationen
ATM065A4-WXXX□
XXX = Ausgangsspannung

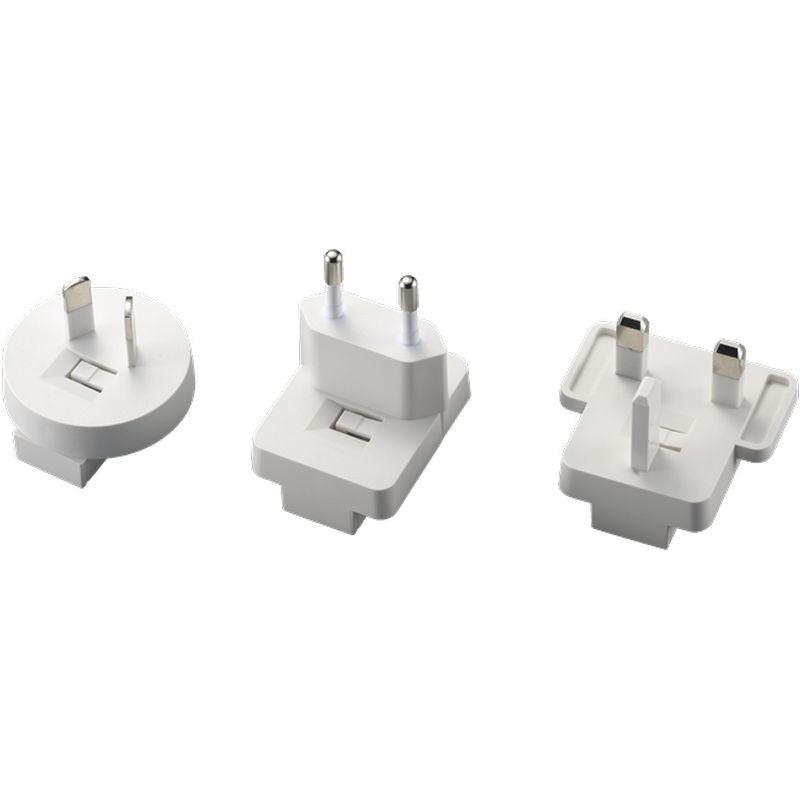

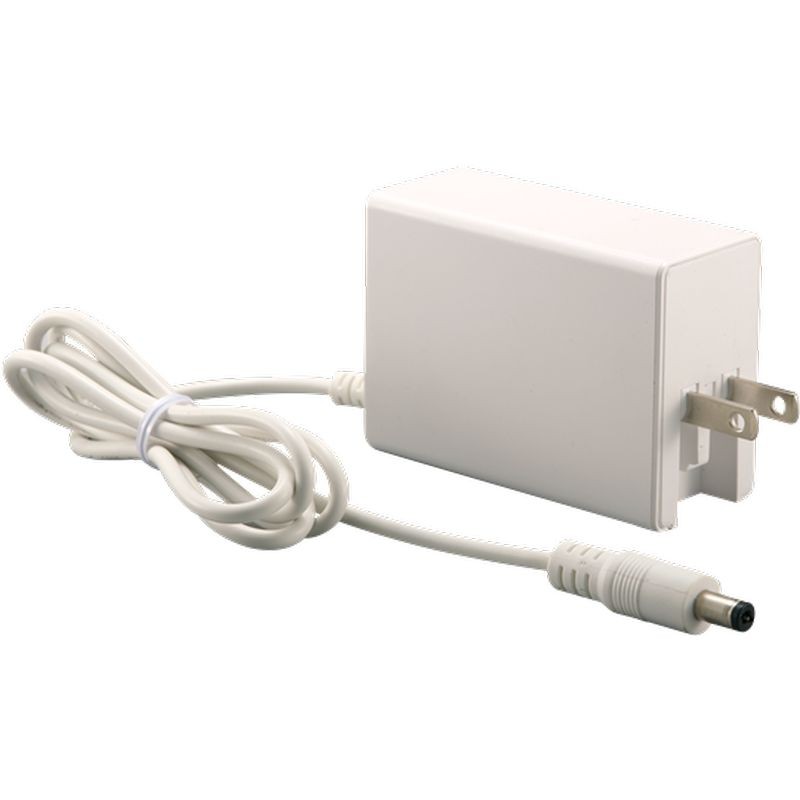

□ = U : US-Stecker / Wechselbarer Stecker
□ = V : Wechselbarer Stecker
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* Schutzmaßnahmen: 2 X MOPP
* 100-240 VAC Universeller Eingang
* Geregelter Ausgang mit geringem Ripple- und Rauschpegel
* Anforderungen von Zertifizierungsstellen erfüllt und EMI/EMS zertifiziert
* Modifizierte und kundenspezifische Designs verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM065A4-W120□ | 12.0V | 5.00A | 60W |
| ATM065A4-W150□ | 15.0V | 4.34A | 65W |
| ATM065A4-W190□ | 19.0V | 3.43A | 65W |
| ATM065A4-W240□ | 24.0V | 2.71A | 65W |
| ATM065A4-W480□ | 48.0V | 1.36A | 65W |
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 1.6A-0.7A |
| Schutz | Interne Primär-Überstromsicherung |
| Konfiguration | U für US-Stecker / Wechselbarer Stecker |
| V für Wechselbarer Stecker | |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Ripple & Noise | ≤1% Vp-p @ Volllast |
| Transient (dynamische) Reaktion | 0.5mS bei 50% Laständerung |
| Anlaufzeit | < 3,000mS |
| Hold-up-Zeit | ≥ 10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz/ Überspannungsschutz/ Überstromschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / TUV / CE / PSE |
| Elektrisch | |
| Topologie | Flyback-Schaltkreis |
| Dielektrische Spannungsfestigkeit | 4,000VAC Primary - Secondary |
| Berührstrom (Patient) | < 100µA |
| Leckstrom | < 100µA |
| Wirkungsgrad | Entspricht DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMV-Normen | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH, Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Gehäuseabmessungen | L 53.5 x B 31.5 x H 74.5 (mm) |
| Gewicht | 195g (Ref.) |
