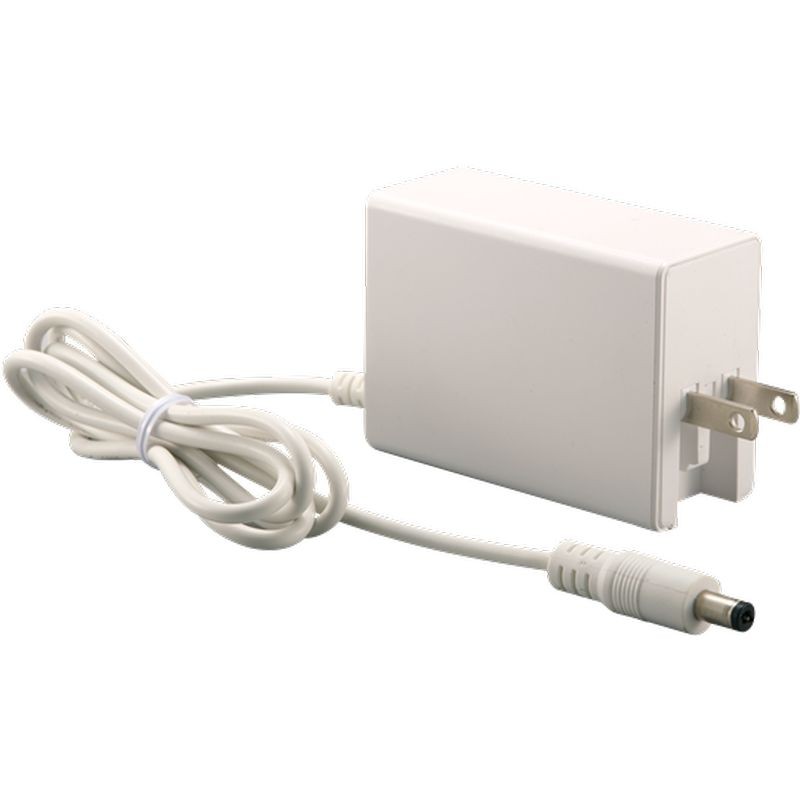

65Wシリーズ
情報
ATM065A4-WXXX□
XXX = 出力電圧
□ = U : 米国プラグ / 交換可能なプラグ

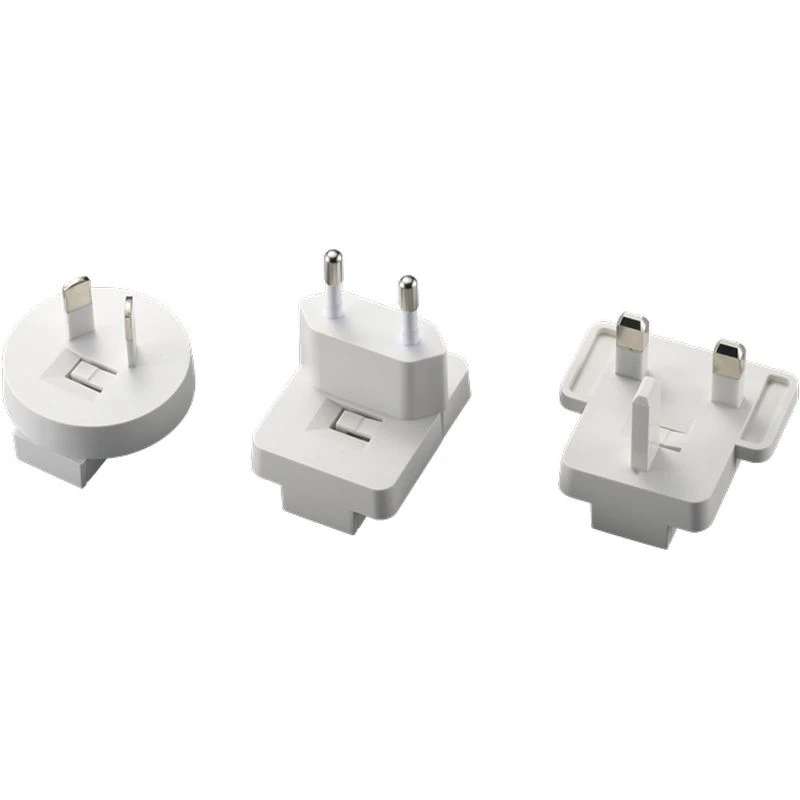

□ = V : 交換可能なプラグ
特長：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 保護手段：2 X MOPP
* 100-240VAC ユニバーサル入力
* 低リップルノイズのある安定化出力
* 安全機関の要件に準拠およびEMI/EMS認証取得
* 改造およびカスタム設計対応可
* 保証期間：2年
出力仕様
| モデル | 出力電圧 | 出力電流 | ワット |
|---|---|---|---|
| ATM065A4-W120□ | 12.0V | 5.00A | 60W |
| ATM065A4-W150□ | 15.0V | 4.34A | 65W |
| ATM065A4-W190□ | 19.0V | 3.43A | 65W |
| ATM065A4-W240□ | 24.0V | 2.71A | 65W |
| ATM065A4-W480□ | 48.0V | 1.36A | 65W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 周波数 | 50-60Hz |
| 電流 | 1.6A-0.7A |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | U：米国プラグ / 交換可能なプラグ |
| V：交換可能なプラグ | |
| 出力 | |
| 負荷変動率 | ± 5% (典型) |
| リップル＆ノイズ | ≤1% Vp-p @ 定格負荷 |
| 過渡（動的）応答 | 50%負荷変化で0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ 定格負荷 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 |
| 安全認証 | |
| 承認 | CB / UL / cUL / FCC / TUV / CE / PSE |
| 電気的仕様 | |
| 方式 | スイッチング・フライバック方式 |
| 耐電圧 | 4,000VAC（一次 - 二次） |
| タッチ電流（患者） | < 100µA |
| 漏れ電流 | < 100µA |
| 効率 | Meet DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC基準 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°Cで計算上300,000時間（Telcordia SR-332による） |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保存温度 | -20 to +80°C |
| 使用高度 | 5,000M |
| 相対湿度 | 動作時：20 to 80% RH, 保存時：10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的仕様 | |
| ケース寸法 | L 53.5 x W 31.5 x H 74.5 (mm) |
| 重量 | 195g (参考) |
