Medizinischer Adapter
Informationen
ATM090A4-□XXX
XXX = Ausgangsspannung
□ = A : C8
□ = G : C6
□ = P : C14
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMV : IEC60601-1-2 (Edition 4.1)
* Schutzmaßnahmen: 2 X MOPP
* 100-240VAC Universaleingang
* Regelter Ausgang mit geringem Ripple- und Rauschpegel
* Anforderungen von Zertifizierungsstellen und EMI/EMS zertifiziert
* Modifizierte und kundenspezifische Designs erhältlich
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM090A4-□120 | 12.0V | 7.50A | 90.0W |
| ATM090A4-□150 | 15.0V | 6.00A | 90.0W |
| ATM090A4-□180 | 18.0V | 5.00A | 90.0W |
| ATM090A4-□190 | 19.0V | 4.70A | 89.3W |
| ATM090A4-□240 | 24.0V | 3.75A | 90.0W |
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 1.2A - 0.5A |
| Schutz | Interne Primär-Stromsicherung |
| Anschluss | IEC60320/C6, C8, C14 |
| Ausgang | |
| Lastregelung | ± 5% |
| Ripple & Rauschen | ≤1% Vp-p @ Volllast |
| Transient (dynamische) Reaktion | 0.5mS bei 50% Laständerung |
| Startzeit | < 3,000mS |
| Überbrückungszeit | ≥ 10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / CE / TUV / PSE |
| Elektrisch | |
| Topologie | Flyback-Schaltwandler |
| Dielektrische Spannungsfestigkeit | 4,000VAC Primär - Sekundär |
| Berührungsstrom (Patient) | < 100µA |
| Leckstrom | < 100µA |
| Erdungsleckstrom | < 5mA |
| Wirkungsgrad | Erfüllt DoE Level VI, ErP Stage 2 |
| EMV-Standards | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umwelt | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH, Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Gehäuseabmessungen | L133.5 x B53.5 x H33 (mm) |
| Gewicht | 330g (Referenz) |
Übersicht

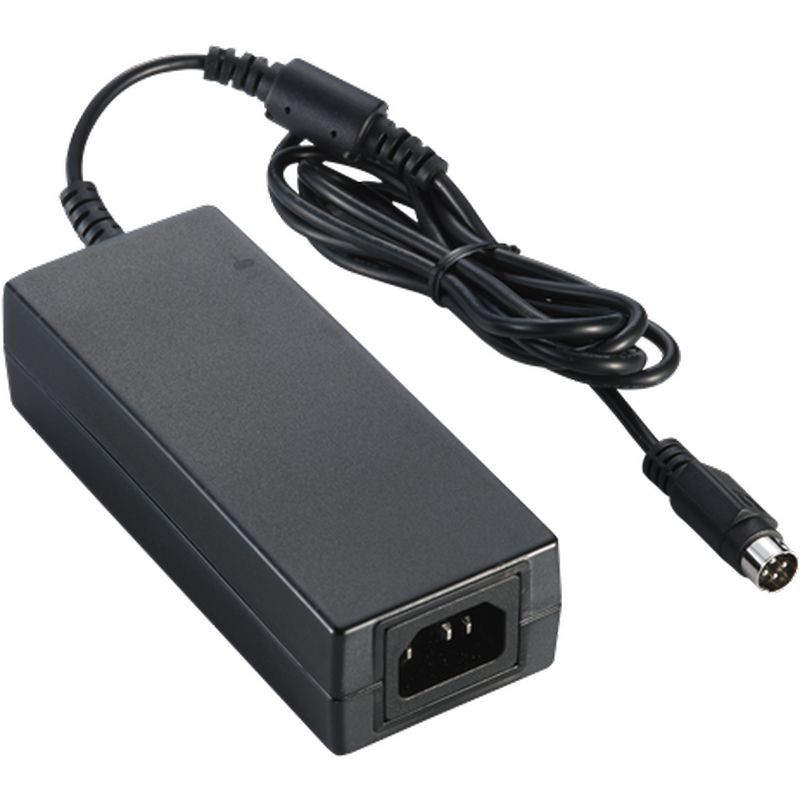

ATM090A4-P/G/A Serie 90W Medizinischer Desktop-Adapter
Die ATM090A4-P/G/A-Serie ist ein 90W medizinischer Adapter, der für medizinische Geräte entwickelt wurde, die eine stabile Ausgangsleistung, elektrische Sicherheit und zuverlässige Leistung beim Dauerbetrieb erfordern. Dieser Desktop-Medizinadapter eignet sich für professionelle klinische und Laborgeräte, bei denen Leistungsstabilität und Patientenschutz entscheidend sind.
Konzipiert zur Einhaltung der Standards IEC/EN/ANSI/AAMI ES60601-1 und IEC60601-1-2 unterstützt die ATM090A4-P/G/A-Serie medizinische Anwendungen, die eine verstärkte Isolation und kontrolliertes elektrisches Verhalten verlangen. Die Desktop-Konfiguration bietet Flexibilität bei Systemaufbauten und unterstützt verschiedene DC-Ausgangs- und Anschlussoptionen.
Zuverlässige Stromversorgung für medizinische Geräte
Die ATM090A4-P/G/A-Serie liefert einen geregelten DC-Ausgang mit kontrollierten Ripple-Eigenschaften, wodurch empfindliche medizinische Elektronik eine stabile und präzise Funktion aufrechterhalten kann. Dieses Leistungsniveau ist besonders wichtig für diagnostische, Überwachungs- und therapiebezogene Geräte.
Eingebaute Schutzfunktionen umfassen Überstrom-, Überspannungs- und Kurzschlussschutz. Mit 2 x MOPP bietet dieser Medizinadapter einen verstärkten Schutz für Patienten und Bedienpersonal und reduziert elektrische Risiken in klinischen Umgebungen.
Konzipiert für professionelle medizinische Umgebungen
Der Desktop-Formfaktor ermöglicht eine bequeme Platzierung auf Wagen, Schreibtischen oder Geräteablagen und unterstützt eine organisierte Kabelführung in medizinischen Bereichen. Ein universeller AC-Eingang ermöglicht den weltweiten Einsatz dieses Medizinadapters mit passenden regionalen Netzkabeln und hilft Herstellern, die internationale Produktverteilung zu vereinfachen.
Flexible DC-Kabel- und Steckerkonfigurationen unterstützen die Integration in eine breite Palette medizinischer Geräte und machen die Serie geeignet für OEM- und Systemanwendungen.
Typische Anwendungen
Die ATM090A4-P/G/A-Serie wird häufig verwendet in:
- Patientenüberwachungs- und Vitalzeichen-Systeme
- Diagnostische und bildgebende medizinische Geräte
- Laborinstrumente und Testsysteme
- Klinische Geräte, die einen stabilen und normenkonformen Medizinadapter benötigen
Diese Anwendungen profitieren von zuverlässiger Ausgangsregelung, Isolierung in Medizinqualität und der Einhaltung internationaler Sicherheitsstandards.
Support und Garantie
Die ATM090A4-P/G/A-Serie umfasst eine zweijährige Garantie und technischen Support für Produktauswahl und Integration. Kundenspezifische Optionen wie DC-Steckertyp, Kabellänge und AC-Netzkabel-Konfiguration sind verfügbar, um spezifische Anforderungen medizinischer Geräte zu unterstützen.
FAQ
Q1: For welche Art von Geräten ist dieser Medizinadapter konzipiert?
A1: Er ist für professionelle medizinische und Laborgeräte gedacht, die einen Desktop-Medizinadapter mit stabilem Ausgang und erhöhter elektrischer Sicherheit benötigen.
Q2: Welche medizinischen Sicherheitsstandards erfüllt dieser Adapter?
A2: Er entspricht IEC/EN/ANSI/AAMI ES60601-1 und IEC60601-1-2, einschließlich 2 x MOPP-Isolierung.
Q3: Kann dieser Medizinadapter international eingesetzt werden?
A3: Ja. Ein universeller AC-Eingang unterstützt den weltweiten Einsatz mit regionsspezifischen AC-Netzkabeln.
Q4: Sind kundenspezifische Ausgangskabel oder Steckverbinder verfügbar?
A4: Ja. DC-Steckertypen und Kabelkonfigurationen können an die Anforderungen bestimmter Geräte angepasst werden.
