90W 系列桌上型 AC/DC 資訊類電源供應器
資訊
ATM090A4-□XXX
XXX = 輸出電壓
□ = A : C8
□ = G : C6
□ = P : C14
特色：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* 電磁相容 (EMC) : IEC60601-1-2 (Edition 4.1)
* 防護方式：2 X MOPP
* 100-240VAC 通用輸入
* 具低漣波雜訊之穩壓輸出
* 符合安全機構要求並通過 EMI/EMS 認證
* 可提供修改與客製化設計
* 2 年保固
輸出規格
| 型號 | 輸出電壓 | 輸出電流 | 功率 (W) |
|---|---|---|---|
| ATM090A4-□120 | 12.0V | 7.50A | 90.0W |
| ATM090A4-□150 | 15.0V | 6.00A | 90.0W |
| ATM090A4-□180 | 18.0V | 5.00A | 90.0W |
| ATM090A4-□190 | 19.0V | 4.70A | 89.3W |
| ATM090A4-□240 | 24.0V | 3.75A | 90.0W |
規格詳情
| 輸入 | |
|---|---|
| 電壓 | 100-240 VAC |
| 電源頻率 | 50-60Hz |
| 電流 | 1.2A - 0.5A |
| 保護 | 內部一次側電流保險絲 |
| 配置 | IEC60320/C6, C8, C14 |
| 輸出 | |
| 負載調整率 | ± 5% |
| 漣波與雜訊 | ≤1% Vp-p @ 滿載 |
| 瞬態（動態）響應 | 0.5mS（負載變化 50%） |
| 啟動時間 | < 3,000mS |
| 保持時間 | ≥ 10mS @ 滿載 |
| 上升時間 | < 50mS |
| 保護 | 短路保護 / 過電壓保護 / 過電流保護 / 過溫保護 |
| 安全認證 | |
| 認證 | CB / UL / cUL / FCC / CE / TUV / PSE |
| 電氣特性 | |
| 拓撲 | 反激式開關 |
| 耐電強度 | 4,000VAC 一次 - 二次 |
| 接觸電流（患者） | < 100µA |
| 漏電流 | < 100µA |
| 接地漏電流 | < 5mA |
| 效率 | 符合 DoE Level VI, ErP Stage 2 |
| EMC 標準 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 計算小時於 25°C，依 Telcordia SR-332 |
| 環境 | |
| 操作溫度 | -20 至 +40°C |
| 儲存溫度 | -20 至 +80°C |
| 操作高度 | 5,000M |
| 相對濕度 | 運作: 20 至 80% RH, 儲存: 10 至 90% RH |
| 散熱 | 自然對流冷卻 |
| 機械 | |
| 外殼尺寸 | L133.5 x W53.5 x H33 (mm) |
| 重量 | 330g (Ref.) |
概覽

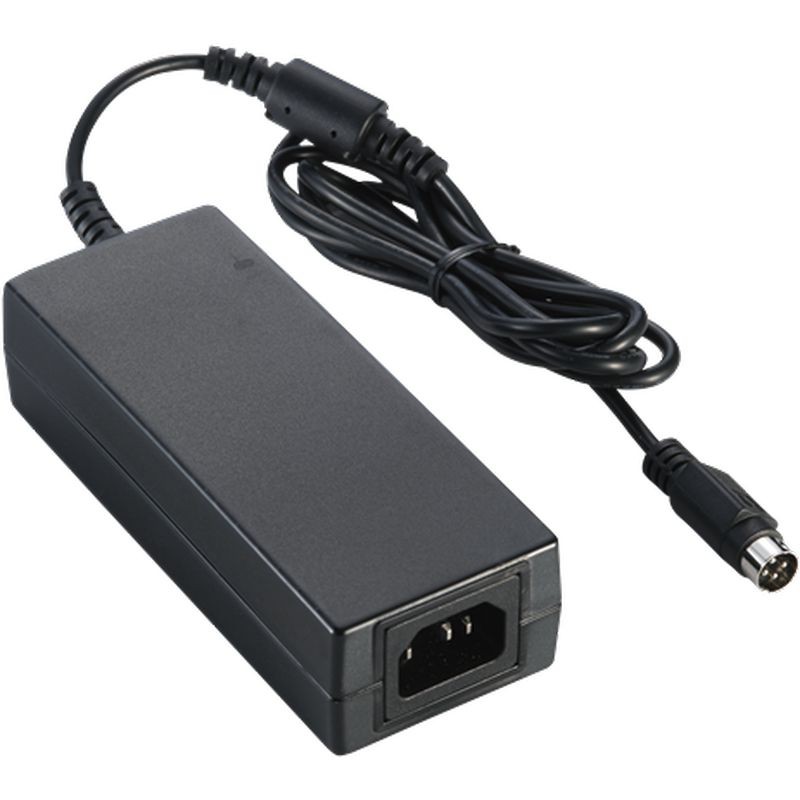

ATM090A4-P/G/A 系列 90W 醫療桌上型適配器
ATM090A4-P/G/A 系列為一款 90W 醫療適配器，為需要穩定輸出、電氣安全及在連續運作下可靠表現的醫療設備所設計。此桌上型醫療適配器適用於對電源穩定與病患保護要求嚴格的專業臨床與實驗室設備。
本系列設計以符合 IEC/EN/ANSI/AAMI ES60601-1 與 IEC60601-1-2 標準為目標，支援需加強隔離與受控電氣特性的醫療應用。其桌上型配置提供系統佈局的彈性，並支援多種直流輸出與接頭選項。
為醫療設備提供可靠電源
ATM090A4-P/G/A 系列提供穩壓直流輸出並具受控的紋波特性，協助敏感醫療電子設備維持穩定且精準的運作。此等性能對於診斷、監測與治療相關設備尤其重要。
內建保護功能包含過電流、過電壓與短路保護。具 2 x MOPP 隔離，本醫療適配器為病患與操作人員提供加強的保護，降低臨床環境中的電氣風險。
為專業醫療環境而設計
桌上型機身配置可方便放置於推車、桌面或設備架上，支援醫療場域中有序的線材整理。通用交流輸入使此醫療適配器可搭配區域專用電源線全球部署，有助於製造商簡化國際產品流通。
彈性的直流電纜與接頭配置支援與廣泛醫療設備的整合，使本系列適合原廠委託製造（OEM）及系統層級應用。
典型應用
ATM090A4-P/G/A 系列常用於：
- 病患監測與生命徵象系統
- 診斷與影像相關醫療設備
- 實驗室儀器與檢測系統
- 需要穩定且符規醫療適配器的臨床設備
這些應用可受益於可靠的輸出調節、醫療等級隔離以及符合國際安全標準。
支援與保固
ATM090A4-P/G/A 系列包含 兩年保固及產品選型與整合的技術支援。可提供客製選項，例如直流接頭類型、線長及交流電源線配置，以支援特定醫療設備需求。
常見問題
問1：此醫療適配器為何種設備所設計？
答1：此產品為專業醫療與實驗室設備設計，適用於需要桌上型醫療電源適配器且要求穩定輸出與加強電氣安全的設備。
問2：此適配器符合哪些醫療安全標準？
答2：符合 IEC/EN/ANSI/AAMI ES60601-1 與 IEC60601-1-2，包括 2 x MOPP 隔離。
問3：此醫療適配器可國際使用嗎？
答3：可以。通用交流輸入支援全球使用，搭配區域專用交流電源線即可。
問4：是否提供客製輸出線或接頭？
答4：是。直流接頭類型與線材配置可調整以符合特定設備設計。
