의료용 어댑터
정보
ATM090A4-□XXX
XXX = 출력 전압
□ = A : C8
□ = G : C6
□ = P : C14
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 보호 수단: 2 X MOPP
* 100-240VAC 범용 입력
* 리플 및 노이즈가 적은 안정화된 출력
* 안전 기관 요구사항 및 EMI/EMS 인증
* 변경 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATM090A4-□120 | 12.0V | 7.50A | 90.0W |
| ATM090A4-□150 | 15.0V | 6.00A | 90.0W |
| ATM090A4-□180 | 18.0V | 5.00A | 90.0W |
| ATM090A4-□190 | 19.0V | 4.70A | 89.3W |
| ATM090A4-□240 | 24.0V | 3.75A | 90.0W |
상세 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 1.2A - 0.5A |
| 보호 | Internal Primary Current Fuse |
| 구성 | IEC60320/C6, C8, C14 |
| 출력 | |
| 부하 조정 | ± 5% |
| 리플 및 노이즈 | ≤1% Vp-p @ Full Load |
| 과도(동적) 응답 | 0.5mS with 50% Load Change |
| 시동 시간 | < 3,000mS |
| 홀드업 시간 | ≥ 10mS @ Full Load |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호/ 과온도 보호 |
| 안전 승인 | |
| 승인 | CB / UL / cUL / FCC / CE / TUV / PSE |
| 전기적 | |
| 회로 방식 | 스위칭 플라이백 |
| 절연 내력 | 4,000VAC Primary - Secondary |
| 터치 전류(환자) | < 100µA |
| 누설 전류 | < 100µA |
| 접지 누설 전류 | < 5mA |
| 효율 | Meet DoE Level VI, ErP Stage 2 |
| EMC 기준 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| 평균 고장 간격(MTBF) | 300,000 Calculated Hours at 25°C, by Telcordia SR-332 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH, 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L133.5 x W53.5 x H33 (mm) |
| 무게 | 330g (참조) |
개요

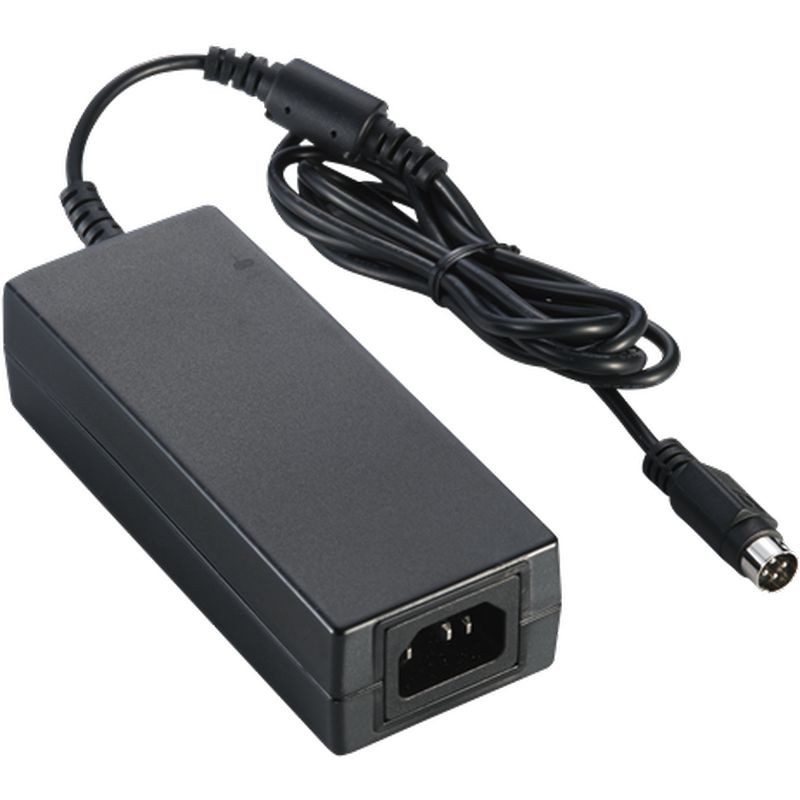

ATM090A4-P/G/A Series 90W 의료용 데스크탑 어댑터
ATM090A4-P/G/A 시리즈는 안정된 출력, 전기적 안전성 및 연속 동작 환경에서의 신뢰할 수 있는 성능이 요구되는 의료 장비용으로 설계된 90W 의료용 어댑터입니다. 이 데스크탑형 의료용 어댑터는 전원 안정성과 환자 보호가 중요한 임상 및 실험실 전문 장비에 적합합니다.
IEC/EN/ANSI/AAMI ES60601-1 및 IEC60601-1-2 표준을 준수하도록 설계된 ATM090A4-P/G/A 시리즈는 향상된 절연과 제어된 전기적 거동이 요구되는 의료용 응용을 지원합니다. 데스크탑 구성은 시스템 레이아웃에 유연성을 제공하며 다양한 DC 출력 및 커넥터 옵션을 지원합니다.
의료 장비를 위한 신뢰할 수 있는 전원
ATM090A4-P/G/A 시리즈는 리플 특성이 제어된 규격화된 DC 출력을 제공하여 민감한 의료 전자 장치가 안정적이고 정확하게 동작하도록 돕습니다. 이러한 성능 수준은 특히 진단, 모니터링 및 치료 관련 장비에서 중요합니다.
내장 보호 기능으로는 과전류, 과전압 및 단락 보호가 포함됩니다. 2 x MOPP 절연을 통해 이 의료용 어댑터는 환자와 작업자를 위한 보강된 보호를 제공하여 임상 환경에서 전기적 위험을 감소시킵니다.
전문 의료 환경을 위해 설계됨
데스크탑 폼팩터는 카트, 책상 또는 장비 선반에 편리하게 배치할 수 있어 의료 환경에서 정리된 케이블 배선을 지원합니다. 범용 AC 입력으로 해당 지역 전원 코드를 사용하면 전 세계적으로 이 의료용 어댑터를 배치할 수 있어 제조업체의 국제 제품 유통을 간소화하는 데 도움이 됩니다.
유연한 DC 케이블 및 커넥터 구성은 다양한 의료 장비와의 통합을 지원하여 이 시리즈가 OEM 및 시스템 수준 응용에 적합하도록 합니다.
전형적인 애플리케이션
ATM090A4-P/G/A 시리즈는 일반적으로 다음에 사용됩니다:
- 환자 모니터링 및 활력징후 시스템
- 진단 및 영상 관련 의료 장비
- 실험실 기기 및 검사 시스템
- 안정적이고 규격을 준수하는 의료용 어댑터가 필요한 임상 장비
이러한 애플리케이션은 신뢰할 수 있는 출력 조절, 의료 등급 절연 및 국제 안전 표준 준수의 혜택을 누립니다.
지원 및 보증
ATM090A4-P/G/A 시리즈에는 2년 보증 및 제품 선택과 통합을 위한 기술 지원이 포함됩니다. DC 커넥터 유형, 케이블 길이 및 AC 전원 코드 구성과 같은 맞춤 옵션은 특정 의료 장비 요구사항을 지원하기 위해 제공됩니다.
FAQ
Q1: 이 의료용 어댑터는 어떤 유형의 장비를 위해 설계되었나요?
A1: 전문적인 의료 및 실험실 장비로, 안정된 출력과 향상된 전기적 안전성이 요구되는 데스크탑형 의료용 어댑터를 필요로 하는 장비를 위해 설계되었습니다.
Q2: 이 어댑터는 어떤 의료 안전 표준을 충족하나요?
A2: IEC/EN/ANSI/AAMI ES60601-1 및 IEC60601-1-2를 준수하며 2 x MOPP 절연을 포함합니다.
Q3: 이 의료용 어댑터는 국제적으로 사용할 수 있나요?
A3: 예. 범용 AC 입력은 지역별 AC 전원 코드와 함께 전 세계적으로 사용을 지원합니다.
Q4: 맞춤형 출력 케이블이나 커넥터를 제공하나요?
A4: 예. DC 커넥터 유형 및 케이블 구성은 특정 장치 설계에 맞게 조정할 수 있습니다.
