Informationen
ATM750A5-□XXX□
XXX = Ausgangsspannung
Erstes □ = F : Schutzklasse I
H : Schutzklasse II
Zweites □ = Leer : Open Frame (offene Bauform)
X : Gehäuseausführung
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1
* EMV : IEC60601-1-2
* Schutzmaßnahmen : 2 x MOPP
* IEC/EN/UL 62368-1
* Erfüllt IEC60335-1 & IEC61558-1/-2-16
* Spitzenleistung 1K Watt für 1 ms
* Standby 5V / 2A
* Fern-Ein/Aus-Steuerung (Remote ON/OFF)
* Wirkungsgrad bis zu 97%
* Überspannungskategorie III (OVC III)
* Geregelter Ausgang mit geringer Restwelligkeit und geringem Rauschen
* Modifizierte und kundenspezifische Ausführungen verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Standby | Leistung |
|---|---|---|---|---|
| ATM750A5-□120□ | 12.0V | 62.50A | 5V / 2A | 760W |
| ATM750A5-□240□ | 24.0V | 31.25A | 5V / 2A | 760W |
| ATM750A5-□360□ | 36.0V | 20.83A | 5V / 2A | 760W |
| ATM750A5-□480□ | 48.0V | 15.62A | 5V / 2A | 760W |
| ATM750A5-□540□ | 54.0V | 13.88A | 5V / 2A | 760W |
| ATM750A5-□560□ | 56.0V | 13.40A | 5V / 2A | 760W |
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240VAC (Nennspannungsbereich) 90-264VAC (Betriebsspannungsbereich) |
| Netzfrequenz | 50-60Hz (Nennfrequenzbereich) 47-63Hz (Betriebsfrequenzbereich) |
| Strom | 9.3A-3.2A |
| Schutz | Interne primärseitige Stromsicherung |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Restwelligkeit & Rauschen | ≤1% Vss bei Volllast |
| Transientes (dynamisches) Verhalten | 0.5mS bei 50% Laständerung, typisch |
| Anlaufzeit | < 3,000mS |
| Überbrückungszeit | ≥10mS bei Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / CE / T-mark (TÜV) / CCC |
| Elektrische Daten | |
| Topologie | LLC |
| Spannungsfestigkeit | 4,000VAC primär - sekundär |
| Berührungsstrom (Patient) / Ableitstrom | < 100µA |
| Erdableitstrom | < 5mA |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +50°C |
| Lagertemperatur | -20 bis +80°C (in Verpackung) |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% rF (nicht kondensierend) |
| Lagerung: 10 bis 90% rF (in Verpackung) | |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanische Daten | |
| Abmessungen | Offene Bauform : L 203.2 × B 127 × H 40 (mm) 8" x 5" x 1.58" |
| Gehäuseausführung : L 203 × B 127 × H 49.8 (mm) 8" x 5" x 1.96" |
|
| Gewicht | Offene Bauform : 1,300g (Ref.) |
| Gehäuseausführung : 1,415g (Ref.) | |
Download
Produktanfrage
| Bild | Produktname |
|---|---|
|

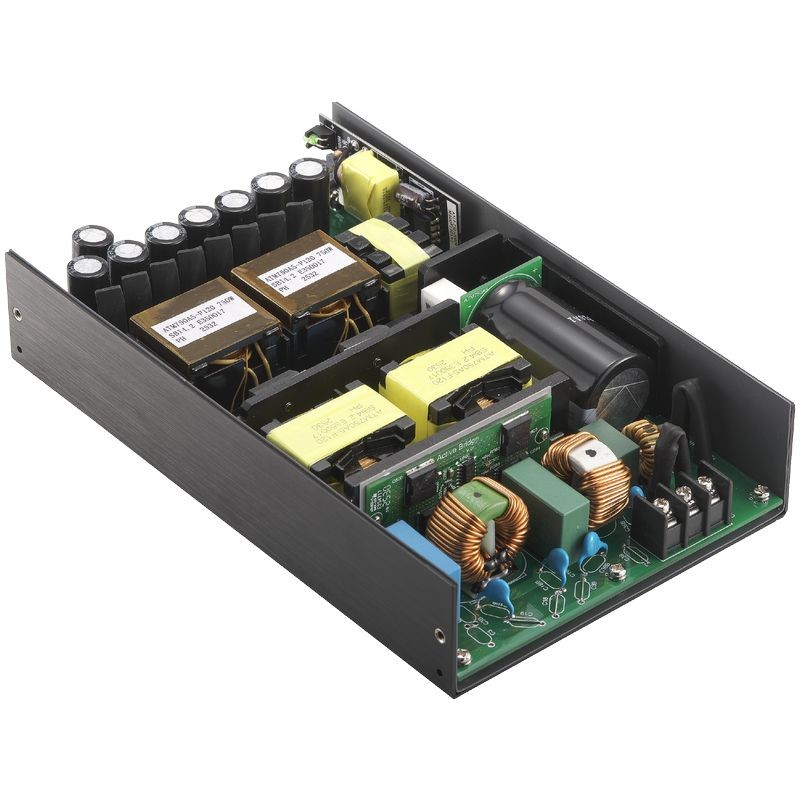

750W 5"x 8" Serie (Medizinisch&I.T.E.) ATM750A5 |
