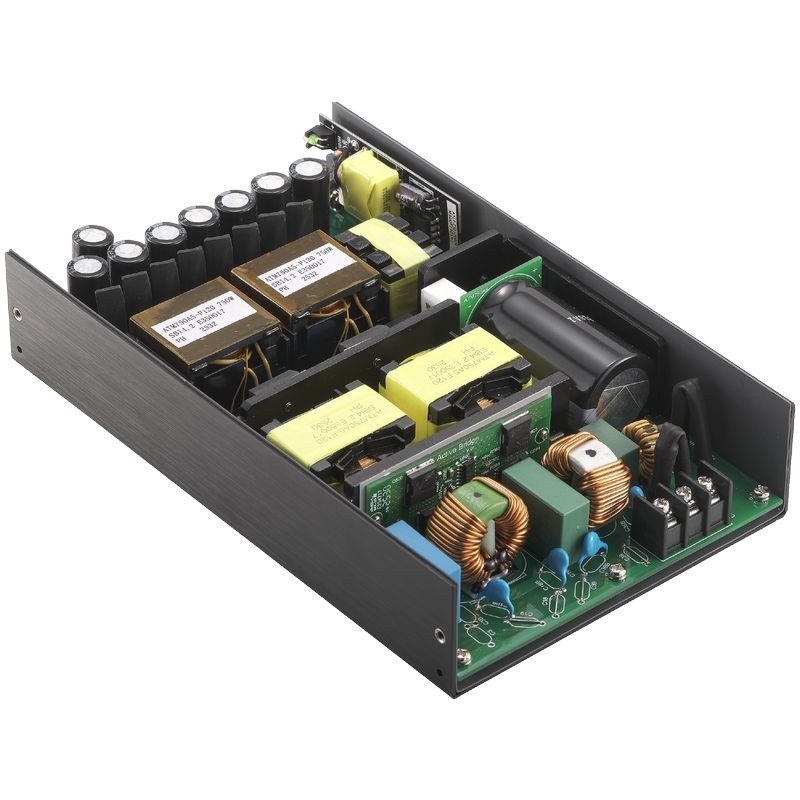

750W 5"x 8" Series (Medical&I.T.E.)
情報
ATM750A5-□XXX□
XXX = 出力電圧
最初の □ = F：クラスI
H：クラスII
2番目の □ = 空欄：オープンフレーム型
X：ケース付きタイプ
特長：
* IEC/EN/ANSI/AAMI ES60601-1 準拠
* EMC規格：IEC60601-1-2
* 保護手段：2 × MOPP
* IEC/EN/UL 62368-1 準拠
* IEC60335-1 および IEC61558-1/-2-16 に適合
* 1ms間のピーク出力電力：1,000W
* スタンバイ出力：5V / 2A
* リモートON/OFF制御対応
* 最大効率：97%
* 過電圧カテゴリIII（OVC III）
* 低リップル・低ノイズの安定化出力
* 仕様変更およびカスタム設計に対応
* 2年間保証
出力仕様
| 型式 | 出力電圧 | 出力電流 | スタンバイ出力 | 出力電力 |
|---|---|---|---|---|
| ATM750A5-□120□ | 12.0V | 62.50A | 5V / 2A | 760W |
| ATM750A5-□240□ | 24.0V | 31.25A | 5V / 2A | 760W |
| ATM750A5-□360□ | 36.0V | 20.83A | 5V / 2A | 760W |
| ATM750A5-□480□ | 48.0V | 15.62A | 5V / 2A | 760W |
| ATM750A5-□540□ | 54.0V | 13.88A | 5V / 2A | 760W |
| ATM750A5-□560□ | 56.0V | 13.40A | 5V / 2A | 760W |
詳細仕様
| 入力 | |
|---|---|
| 入力電圧 | 100～240VAC（定格） 90～264VAC（範囲） |
| 入力周波数 | 50～60Hz（定格） 47～63Hz（範囲） |
| 入力電流 | 9.3A～3.2A |
| 保護機能 | 一次側内部電流ヒューズ |
| 出力 | |
| 負荷変動率 | ±5%（標準値） |
| リップル・ノイズ | 全負荷時：1% Vp-p以下 |
| 過渡応答（動的応答） | 負荷変動50%時：0.5ms（標準値） |
| 起動時間 | 3,000ms未満 |
| 保持時間 | 全負荷時：10ms以上 |
| 立ち上がり時間 | 50ms未満 |
| 保護機能 | 短絡保護／過電圧保護／過電流保護／過熱保護 |
| 安全規格認証 | |
| 認証・適合規格 | CB / UL / cUL / FCC / CE / Tマーク（TÜV）/ CCC |
| 電気特性 | |
| 回路方式 | LLC共振方式 |
| 耐電圧 | 一次側－二次側間：4,000VAC |
| 接触電流（患者漏れ電流） | 100µA未満 |
| 接地漏れ電流 | 5mA未満 |
| MTBF（平均故障間隔） | 25℃において300,000時間（Telcordia SR-332に基づく計算値） |
| 環境条件 | |
| 動作温度 | -20～+50℃ |
| 保存温度 | -20～+80℃（梱包状態） |
| 動作高度 | 5,000m |
| 相対湿度 | 動作時：20～80% RH（結露なきこと） |
| 保存時：10～90% RH（梱包状態） | |
| 冷却方式 | 自然空冷 |
| 機械的仕様 | |
| 寸法 | オープンフレーム型：長さ203.2 × 幅127 × 高さ40（mm） 8" × 5" × 1.58" |
| ケース付きタイプ：長さ203 × 幅127 × 高さ49.8（mm） 8" × 5" × 1.96" |
|
| 重量 | オープンフレーム型：1,300g（参考値） |
| ケース付きタイプ：1,415g（参考値） | |
