I.T.E. Netzteil (12V 1A)
Informationen
ATS012T-WXXX□
XXX = Ausgangsspannung
Merkmale:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC Universal-Eingang
* Geregelter Ausgang mit geringer Restwelligkeit
* Erfüllt Anforderungen von Sicherheitsbehörden und ist EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Designs verfügbar
* 1 Year Warranty
Modellspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATS012T-W033□ | 3.3V | 2.00A | 06.60W |
| ATS012T-W050□ | 5.0V | 2.00A | 10.00W |
| ATS012T-W051□ | 5.0V | 2.50A | 12.50W |
| ATS012T-W060□ | 5.9V | 2.00A | 11.80W |
| ATS012T-W084□ | 8.4V | 1.30A | 10.92W |
| ATS012T-W090□ | 9.0V | 1.20A | 10.80W |
| ATS012T-W120□ | 12.0V | 1.00A | 12.00W |
| ATS012T-W135□ | 13.5V | 0.89A | 12.01W |
| ATS012T-W150□ | 15.0V | 0.80A | 12.00W |
| ATS012T-W180□ | 18.0V | 0.67A | 12.06W |
| ATS012T-W240□ | 24.0V | 0.50A | 12.00W |
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 0.31A Max. |
| Schutz | Interne Primärstromsicherung |
| Ausgang | |
| Lastregelung | ±5% (typisch) |
| Welligkeit & Rauschen | ≤ 2% Vp-p bei Volllast |
| Sprungantwort | 0.5mS bei 50% Laständerung |
| Einschaltzeit | < 3,000mS |
| Überbrückungszeit | ≥ 10mS bei Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz |
| Sicherheitszulassungen | |
| Für USA | CB / UL / cUL / FCC / PSE / BSMI / LPS |
| Für Europa | CB / CE / GS / LPS |
| Für UK | CB / UKCA / LPS |
| Elektrisch | |
| Topologie | Flyback-Schaltwandler |
| Isolationsfestigkeit | 3000 VAC Primär - Sekundär |
| Leckstrom | < 0.25mA |
| Effizienz | DoE Level VI, ErP Stage 2, CoC Tier2 |
| EMV-Normen | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 2,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH, Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
Übersicht

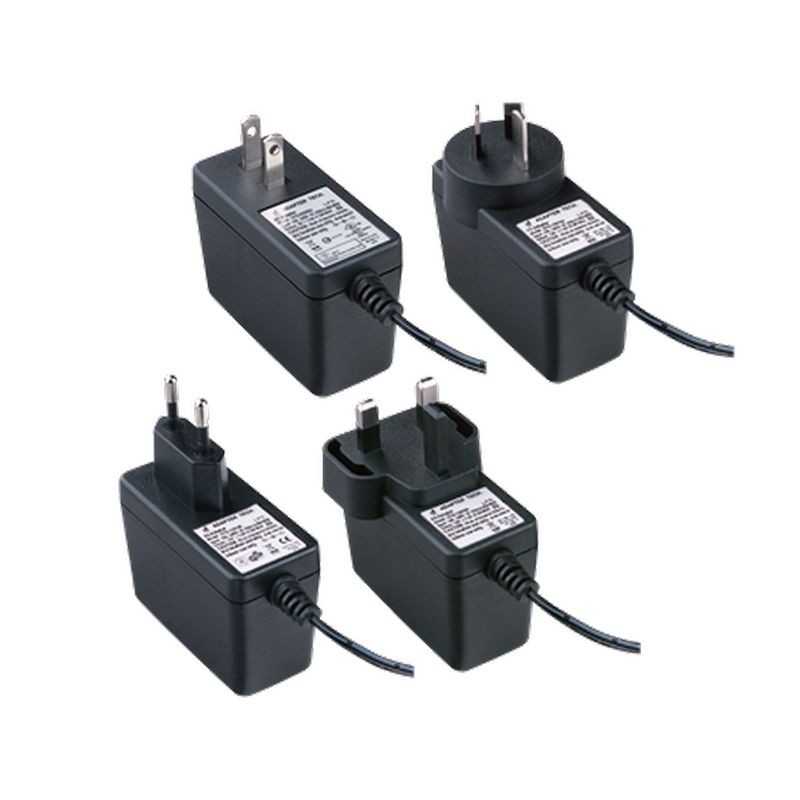

ATS012T-W Serie ITE-Netzteil
Die ATS012T-W Serie ist ein wandmontiertes ITE-Netzteil, das für elektronische Geräte entwickelt wurde, die eine zuverlässige externe Stromversorgung benötigen, ohne die Komplexität eines internen Netzteildesigns. Die universelle Eingangsoption unterstützt den Einsatz in mehreren Regionen, und der geregelte Ausgang hilft angeschlossenen Geräten, unter wechselnden Lastbedingungen eine konstante Leistung zu behalten.
Diese Serie ist eine flexible Wahl für Hersteller, die ihre Stromversorgungsplattform über globale Märkte hinweg standardisieren möchten, da mehrere Stecker-Varianten für unterschiedliche regionale Steckdosen verfügbar sind. Kundenspezifische Designoptionen werden ebenfalls unterstützt, um spezielle Projektanforderungen zu erfüllen.
Alltägliche Betriebsunterstützung
ATS012T-W ist darauf ausgelegt, den Dauerbetrieb in gewerblichen und Büroumgebungen zu unterstützen. Sein geregelter Ausgang sorgt für eine stabile Spannungsversorgung, die hilft, Signalrauschen und Störungen zu reduzieren, was besonders in empfindlichen Elektroniksystemen wichtig ist.
Schutzmaßnahmen gegen abnormale Zustände wie Kurzschluss, Überstrom und Überspannung sind integriert, um sowohl den Netzadapter als auch das angeschlossene Gerät zu schützen. Das Design trägt dazu bei, Ausfallzeiten zu verringern und die Zuverlässigkeit des Gesamtsystems zu verbessern.
Globale Kompatibilität und Installation
Mit einem weiten Eingangsspannungsbereich und der Unterstützung mehrerer Steckerformate kann die ATS012T-W Serie in verschiedenen geografischen Regionen eingesetzt werden, ohne den Netzteilbereich des Host-Produkts neu zu entwickeln. Dies vereinfacht die lokale Zertifizierung und reduziert den logistischen Aufwand für Hersteller, die Produkte international vertreiben.
Das kompakte wandmontierte Gehäuse macht die Installation unkompliziert und hält den Netzadapter für Wartung oder Austausch zugänglich. Sein unauffälliges Erscheinungsbild ermöglicht zudem den Einsatz in Umgebungen wie Büros, Gewerbeflächen oder leichten Industrieumgebungen, ohne optisch aufzufallen.
Typische Anwendungsfälle
Dieses ITE-Netzteil wird häufig eingesetzt in:
- Verbraucher- und Büroelektronik
- Netzwerk- und Kommunikationsgeräte
- Eingebettete Steuerungssysteme oder Module
- Überwachungs- und Sensortechnik
Diese Anwendungen profitieren von einer Stromquelle, die stabil, einfach zu implementieren und für den Dauerbetrieb geeignet ist, ohne häufige Aufmerksamkeit zu erfordern.
Support und Garantie
Produkte der ATS012T-W Serie beinhalten eine einjährige Garantie und werden von technischem Support begleitet, der bei Produktauswahl, Implementierung und Fehlerbehebung unterstützt. Kundenspezifische und modifizierte Designs sind verfügbar, um speziellen Projektanforderungen gerecht zu werden.
Häufig gestellte Fragen
Frage 1: Was macht die ATS012T-W Serie für den globalen Einsatz geeignet?
Antwort 1: Die Serie akzeptiert einen universellen Eingangsspannungsbereich und bietet mehrere Steckertypen, sodass sie mit verschiedenen Steckdosenstandards weltweit funktioniert, ohne das interne Design neu zu entwickeln.
Frage 2: Wie schützt dieses Netzteil angeschlossene Geräte?
Antwort 2: Eingebaute Schutzfunktionen gegen Kurzschluss, Überspannung und Überstrom tragen dazu bei, das Risiko von Schäden durch unerwartete elektrische Bedingungen zu verringern.
Frage 3: Kann dieses Produkt angepasst werden?
Antwort 3: Ja, kundenspezifische Konfigurationen wie Steckertypen oder anwendungsspezifische Anpassungen sind verfügbar, um besser auf individuelle Produktanforderungen einzugehen.
Frage 4: Welche Art von Unterstützung wird nach dem Kauf geboten?
Antwort 4: Es wird eine einjährige Garantie sowie technischer Support angeboten, um bei Integration, Fehlerbehebung und allen produktbezogenen Fragen zu helfen.
