I.T.E. 電源 (12V 1A)
情報
ATS012T-WXXX□
XXX = 出力電圧
特長:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC ユニバーサル入力
* 低リップルノイズの安定化出力
* 安全規格要件を満たし、EMI/EMS認証取得
* 改造およびカスタム設計対応可能
* 1年保証
モデル仕様
| モデル | 出力電圧 | 出力電流 | ワット |
|---|---|---|---|
| ATS012T-W033□ | 3.3V | 2.00A | 06.60W |
| ATS012T-W050□ | 5.0V | 2.00A | 10.00W |
| ATS012T-W051□ | 5.0V | 2.50A | 12.50W |
| ATS012T-W060□ | 5.9V | 2.00A | 11.80W |
| ATS012T-W084□ | 8.4V | 1.30A | 10.92W |
| ATS012T-W090□ | 9.0V | 1.20A | 10.80W |
| ATS012T-W120□ | 12.0V | 1.00A | 12.00W |
| ATS012T-W135□ | 13.5V | 0.89A | 12.01W |
| ATS012T-W150□ | 15.0V | 0.80A | 12.00W |
| ATS012T-W180□ | 18.0V | 0.67A | 12.06W |
| ATS012T-W240□ | 24.0V | 0.50A | 12.00W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| ライン周波数 | 50-60Hz |
| 電流 | 最大 0.31A |
| 保護 | 内部一次側電流ヒューズ |
| 出力 | |
| 負荷調整 | ±5%（典型値） |
| リップルおよびノイズ | ≤ 2% Vp-p（定格負荷時） |
| 過渡応答 | 50%の負荷変化で0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS（定格負荷時） |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 |
| 安全認証 | |
| 米国向け | CB / UL / cUL / FCC / PSE / BSMI / LPS |
| 欧州向け | CB / CE / GS / LPS |
| 英国向け | CB / UKCA / LPS |
| 電気的仕様 | |
| 回路方式 | スイッチングフライバック |
| 耐電圧 | 一次-二次間 3000 VAC |
| 漏れ電流 | < 0.25mA |
| 効率 | DoE Level VI, ErP Stage 2, CoC Tier2 |
| EMC規格 | EN55032, EN61000-3-2,3, EN55035 |
| 平均故障間隔 (MTBF) | Telcordia SR-332による25°Cで算出された300,000時間 |
| 環境仕様 | |
| 動作温度 | -20〜+40°C |
| 保存温度 | -20〜+80°C |
| 動作高度 | 2,000M |
| 相対湿度 | 動作: 20〜80% RH, 保存: 10〜90% RH |
| 冷却 | 自然対流冷却 |
概要

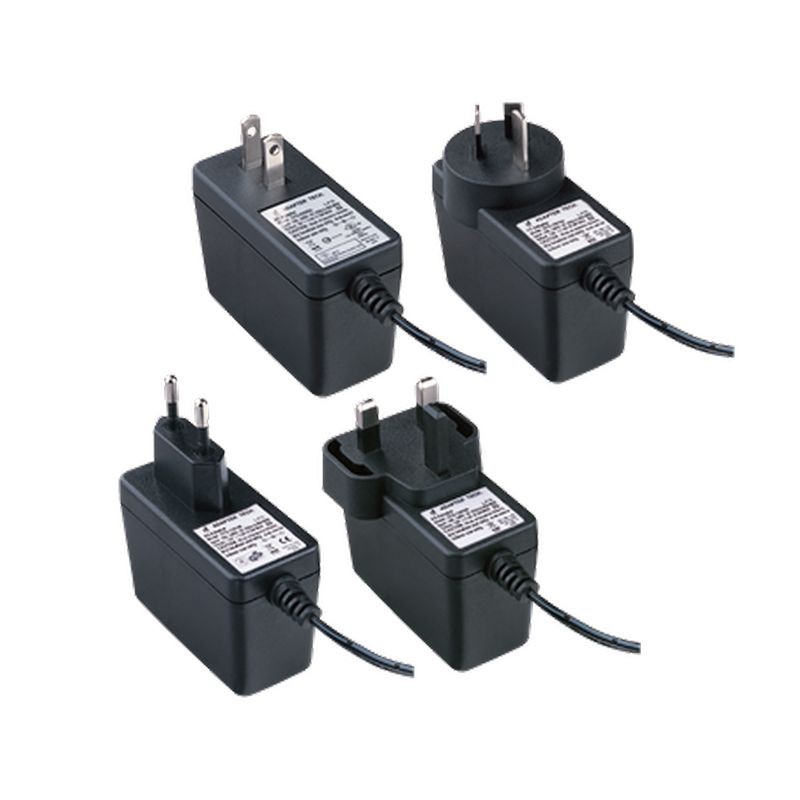

ATS012T-Wシリーズ ITE電源
ATS012T-Wシリーズは、内部に電源設計の複雑さを持たずに信頼できる外部電源を必要とする電子機器向けの壁掛け型ITE電源です。ユニバーサル入力対応により複数の地域での使用をサポートし、安定化された出力は負荷の変動下でも接続機器の性能を維持します。
このシリーズは、異なる地域のコンセント向けに複数のプラグバリエーションが用意されているため、グローバル市場で電源プラットフォームを標準化したいメーカーにとって柔軟な選択肢です。プロジェクトの要件に合わせたカスタム設計オプションもサポートしています。
日常の運用サポート
ATS012T-Wは、商業施設やオフィス環境での継続使用を支援するよう設計されています。定電圧出力により安定した電圧供給が行われ、特にセンシティブな電子システムにおける信号ノイズや干渉の低減に寄与します。
短絡（ショート）、過電流、過電圧といった異常状態に対する保護機能が統合されており、電源アダプターと接続機器の保護に役立ちます。設計によりダウンタイムを削減し、システム全体の信頼性を向上させます。
グローバルな互換性と設置
広い入力電圧範囲と複数のプラグ形式のサポートにより、ATS012T-Wシリーズはホスト製品の電源部を再設計することなくさまざまな地域で導入できます。これにより現地での認証が簡素化され、国際的に製品を出荷するメーカーの物流上の負担が軽減されます。
コンパクトな壁掛け形状は設置を容易にし、保守や交換のために電源アダプターへのアクセスを確保します。無難な外観はオフィスや商業スペース、軽工業の環境でも視覚的な違和感なく使用できます。
典型的な利用例
このITE電源は一般に以下の用途で使われます：
- 家庭用およびオフィス向け電子機器
- ネットワーキングおよび通信機器
- 組込み制御システムまたはモジュール
- 監視・センサ機器
これらの用途は、安定した電源、実装の容易さ、頻繁な手入れを必要としない連続運用能力から恩恵を受けます。
サポートと保証
ATS012T-Wシリーズ製品には、製品選定、導入、トラブルシューティングを支援する技術サポートが付帯する1年間の保証が含まれます。専門的なプロジェクト要件に対応するためのカスタムおよび改造設計も利用可能です。
よくある質問
Q1: What makes the ATS012T-W series suitable for global use?
A1: シリーズはユニバーサルな入力電圧範囲を受け入れ、複数のプラグタイプを提供するため、内部の設計変更なしに世界中のさまざまなコンセント規格で動作できます。
Q2: How does this power supply help protect connected devices?
A2: 短絡、過電圧、過電流に対する内蔵保護により、予期しない電気的条件による損傷のリスクを低減します。
Q3: Can this product be customized?
A3: はい、プラグタイプや用途に特化した適応など、個別の製品要件により適合するカスタム構成が可能です。
Q4: What kind of support is provided after purchase?
A4: 統合、トラブルシューティング、および製品に関する質問に対応するための1年間の保証と技術サポートが提供されます。
