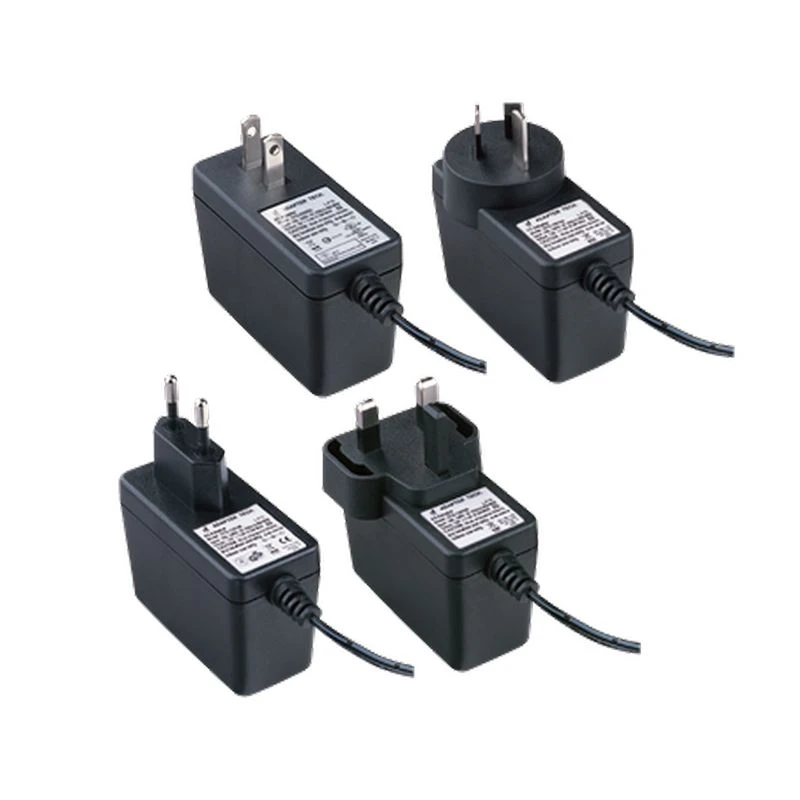

I.T.E. 전원 공급 장치 (12V 1A)
정보
ATS012T-WXXX□
XXX = 출력 전압
특징:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC 범용 입력
* 저 리플 노이즈의 안정된 출력
* 안전 기관 요구사항 및 EMI/EMS 인증
* 수정 및 맞춤형 설계 가능
* 1년 보증
모델 사양
| 모델 | 출력 전압 | 출력 전류 | 전력 (W) |
|---|---|---|---|
| ATS012T-W033□ | 3.3V | 2.00A | 6.60W |
| ATS012T-W050□ | 5.0V | 2.00A | 10.00W |
| ATS012T-W051□ | 5.0V | 2.50A | 12.50W |
| ATS012T-W060□ | 5.9V | 2.20A | 12.98W |
| ATS012T-W084□ | 8.4V | 1.30A | 10.92W |
| ATS012T-W090□ | 9.0V | 1.20A | 10.80W |
| ATS012T-W120□ | 12.0V | 1.00A | 12.00W |
| ATS012T-W135□ | 13.5V | 0.89A | 12.00W |
| ATS012T-W150□ | 15.0V | 0.80A | 12.00W |
| ATS012T-W180□ | 18.0V | 0.67A | 12.00W |
| ATS012T-W240□ | 24.0V | 0.50A | 12.00W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 최대 0.31A |
| 보호 | 내부 1차 전류 퓨즈 |
| 출력 | |
| 부하 조절 | ±5% (대표값) |
| 리플 및 노이즈 | 풀 부하에서 출력 전압에 대해 Vp-p 기준 최대 2% |
| 과도 응답 | 부하 50% 변화에 대해 0.5mS (대표값) |
| 홀드업 시간 | 풀 부하에서 10mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 |
| 페라이트 코어 | 예 |
| 안전 승인 | |
| 미국용 | CB / UL / cUL / FCC / PSE / BSMI / LPS |
| 유럽용 | CB / CE / GS / LPS |
| 영국용 | CB / UKCA / LPS |
| 전기 | |
| 회로 방식 | 스위칭 플라이백 |
| 절연 내력 | 1차 - 2차 간 3000 VAC |
| 누설 전류 | 0.25mA |
| 효율 | DoE Level VI, ErP Stage 2, CoC Tier2 |
| EMC 규격 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 25°C에서 Telcordia SR-332에 따라 계산한 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 ~ +40°C |
| 보관 온도 | -20 ~ +80°C |
| 상대 습도 | 동작: 20 ~ 80% RH, 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
개요
ATS012T-W 시리즈 ITE 전원 공급 장치
ATS012T-W 시리즈는 내부 전원 설계의 복잡성 없이 신뢰할 수 있는 외부 전원이 필요한 전자 장비를 위해 설계된 벽면 장착형 ITE 전원 공급 장치입니다. 범용 입력 기능으로 여러 지역에서 사용할 수 있으며, 안정화된 출력은 부하 변화에도 연결된 장치가 일관된 성능을 유지하도록 돕습니다.
이 시리즈는 다양한 지역의 소켓에 맞는 여러 플러그 변형을 제공하므로 글로벌 시장 전반에 걸쳐 전원 플랫폼을 표준화하려는 제조업체에 유연한 선택입니다. 또한 특정 프로젝트 요구에 맞춘 맞춤 설계 옵션도 지원됩니다.
일상 운영 지원
ATS012T-W는 상업 및 사무 환경에서 연속 사용을 지원하도록 설계되었습니다. 안정화된 출력은 안정적인 전압 공급을 보장하여 신호 잡음과 간섭을 줄이는 데 도움을 주며, 이는 민감한 전자 시스템에서 특히 중요합니다.
단락, 과전류 및 과전압과 같은 비정상 상태에 대한 보호 기능이 통합되어 전원 어댑터와 연결된 장치를 보호하는 데 도움을 줍니다. 이러한 설계는 다운타임을 줄이고 전체 시스템 신뢰성을 향상시킵니다.
글로벌 호환성 및 설치
광범위한 입력 전압 범위와 다양한 플러그 형식 지원으로 ATS012T-W 시리즈는 호스트 제품의 전원부를 재설계하지 않고도 여러 지역에 배포할 수 있습니다. 이는 현지 인증 절차를 단순화하고 국제적으로 제품을 유통하는 제조업체의 물류 부담을 줄여줍니다.
소형의 벽면 장착형 디자인은 설치를 간편하게 하고 유지보수나 교체 시 전원 어댑터에 쉽게 접근할 수 있게 합니다. 또한 눈에 거슬리지 않는 외형으로 사무실, 상업 공간 또는 경공업 환경 등 다양한 장소에서 시각적 영향을 주지 않고 사용할 수 있습니다.
대표적인 사용 사례
이 ITE 전원 공급 장치는 일반적으로 다음과 같은 분야에 적용됩니다:
- 가전 및 사무용 전자기기
- 네트워킹 및 통신 장치
- 임베디드 제어 시스템 또는 모듈
- 모니터링 및 센서 장비
이러한 응용 분야는 안정적이고 구현이 용이하며 자주 신경 쓸 필요 없이 장시간 연속 운용이 가능한 전원으로부터 이점을 얻습니다.
지원 및 보증
ATS012T-W 시리즈 제품은 제품 선택, 적용 및 문제 해결을 지원하는 기술 지원과 함께 1년 보증이 제공됩니다. 맞춤형 및 수정된 설계도 특수한 프로젝트 요구사항을 충족하기 위해 제공됩니다.
자주 묻는 질문
Q1: What makes the ATS012T-W series suitable for global use?
A1: 이 시리즈는 범용 입력 전압 범위를 수용하고 여러 플러그 유형을 제공하여 내부 재설계 없이 전 세계의 다양한 소켓 표준에서 사용할 수 있습니다.
Q2: How does this power supply help protect connected devices?
A2: 단락, 과전압 및 과전류에 대한 내장 보호 기능은 예기치 않은 전기적 이상으로 인한 손상 위험을 줄이는 데 도움이 됩니다.
Q3: Can this product be customized?
A3: 예, 플러그 유형이나 특정 응용에 대한 적응과 같은 맞춤 구성은 개별 제품 요구사항에 더 잘 맞추기 위해 제공됩니다.
Q4: What kind of support is provided after purchase?
A4: 통합, 문제 해결 및 제품 관련 문의를 돕기 위해 1년 보증과 기술 지원이 제공됩니다.
