Informationen
ATM1000A5-FXXX
XXX = Ausgangsspannung
Merkmale:
* Erfüllt IEC/EN/ANSI/AAMI ES60601-1
* Erfüllt EMV : IEC60601-1-2
* Schutzmaßnahmen : 2 x MOPP
* Erfüllt IEC/EN/UL 62368-1
* Erfüllt IEC60335-1 & IEC61558-1/-2-16
* Standby 5V / 2A
* Fern-Ein/Aus-Steuerung (Remote ON/OFF)
* Wirkungsgrad bis zu 95%
* Geregelter Ausgang mit geringer Restwelligkeit und geringem Rauschen
* Modifizierte und kundenspezifische Ausführungen verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Standby | Leistung |
|---|---|---|---|---|
| ATM1000A5-F120 | 12.0V | 80.0A | 5V / 2A | 970W |
| ATM1000A5-F240 | 24.0V | 41.6A | 5V / 2A | 1008W |
| ATM1000A5-F480 | 48.0V | 20.8A | 5V / 2A | 1008W |
| ATM1000A5-F540 | 54.0V | 18.5A | 5V / 2A | 1008W |
| ATM1000A5-F560 | 56.0V | 17.8A | 5V / 2A | 1008W |
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240VAC (Nennspannungsbereich) 90-264VAC (Betriebsspannungsbereich) |
| Netzfrequenz | 50-60Hz (Nennfrequenzbereich) 47-63Hz (Betriebsfrequenzbereich) |
| Strom | 10.0A-5.0A |
| Schutz | Interne primärseitige Stromsicherung |
| Ausgang | |
| Lastregelung | ± 3% (typisch) |
| Restwelligkeit & Rauschen | ≤1% Vss bei Volllast |
| Transientes (dynamisches) Verhalten | 0.5mS bei 50% Laständerung, typisch |
| Anlaufzeit | < 3,000mS |
| Überbrückungszeit | ≥10mS bei Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / CE / T-mark (TÜV) / CCC |
| Elektrische Daten | |
| Topologie | LLC |
| Spannungsfestigkeit | 4,000VAC primär - sekundär |
| Berührungsstrom (Patient) / Ableitstrom | < 100µA |
| Erdableitstrom | < 5mA |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +50°C |
| Lagertemperatur | -20 bis +80°C (in Verpackung) |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% rF (nicht kondensierend) |
| Lagerung: 10 bis 90% rF (in Verpackung) | |
| Kühlung | 1000W mit Zwangskühlung |
| Mechanische Daten | |
| Abmessungen | L 235 × B 140.5 × H 50 (mm) |
| 9.26" x 5.54" x 1.99" (inch) | |
| Gewicht | 1,950g (Ref.) |
Download
Produktanfrage
| Bild | Produktname |
|---|---|
|

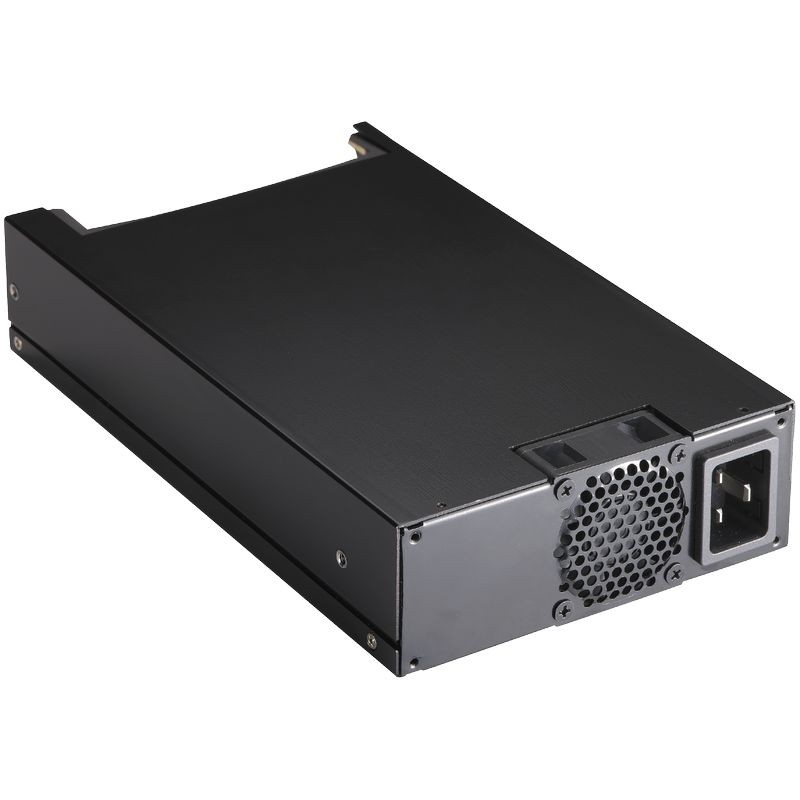

1KW 5.54" x 9.26" " Serie (Medizinisch&I.T.E.) ATM1000A5-F |
