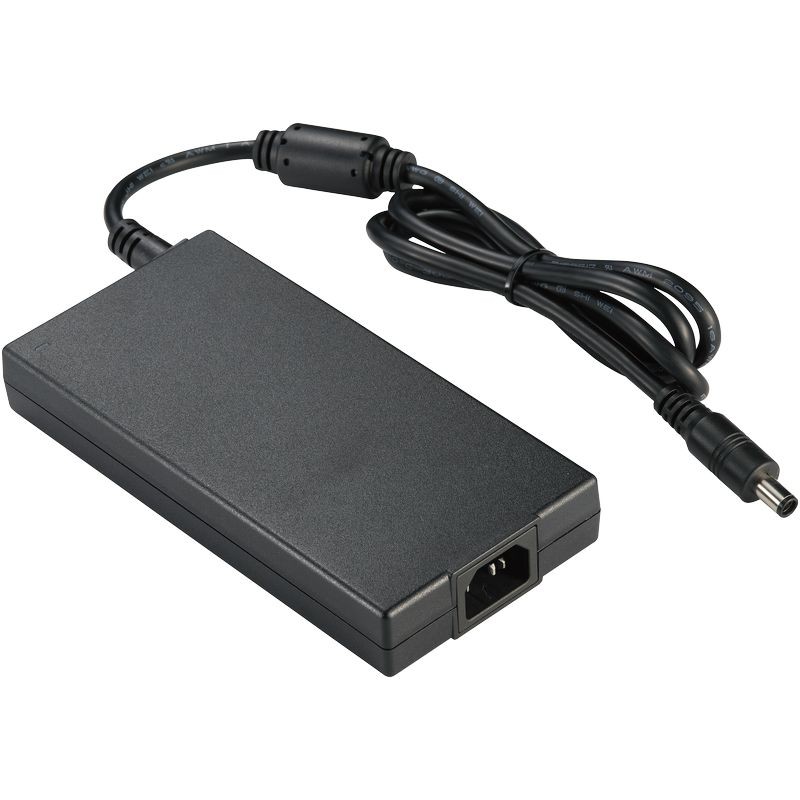

270W-Serie in schlanker Bauform (Medizinisch&I.T.E.)
Informationen
ATS270A1-PXXX
XXX = Ausgangsspannung
P : C14
Merkmale:
* IEC/EN/UL 62368-1 3. Ausgabe
* 100-240 VAC Universaleingang
* Gallium-Nitrid-basiertes Design
* Hohe Leistungsdichte : 12.6W / in3
* Höhe : Weniger als 1”
* Wirkungsgrad bis zu 95%
* Geregelter Ausgang mit geringem Ripple-Rauschen
* Modifizierte und kundenspezifische Designs verfügbar
* 1 Jahr Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATS270A1-P190 | 19.0V | 14.21A | 270W |
| ATS270A1-P191 | 19.5V | 13.80A | 270W |
| ATS270A1-P240 | 24.0V | 11.25A | 270W |
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 3.5A Max. |
| Schutz | Interne primäre Stromsicherung |
| Konfiguration | IEC60320 / C14 |
| Ausgang | |
| Lastregulierung | ± 5% (typisch) |
| Ripple & Rauschen | ≤ 1% Vp-p @ Volllast |
| Transientes (dynamisches) Ansprechverhalten | 0.5mS bei 50% Laständerung |
| Anlaufzeit | < 3,000mS |
| Haltezeit | ≥ 10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz/ Überspannungsschutz/ Überstromschutz/ Übertemperaturschutz |
| Sicherheitszulassungen | |
| Elektrisch | |
| Topologie | LLC |
| Dielektrische Festigkeit | 3,000VAC Primär - Sekundär |
| Leckstrom gegen Erde | < 5mA |
| Wirkungsgrad | DoE Level VI |
| EMV-Standards | EN55032 EN61000-3-2,3 EN55035 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebung | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Gehäuseabmessungen | L 170 x B 84.3 x H 24.5 (mm) |
| Gewicht | 630g (Referenz) |
