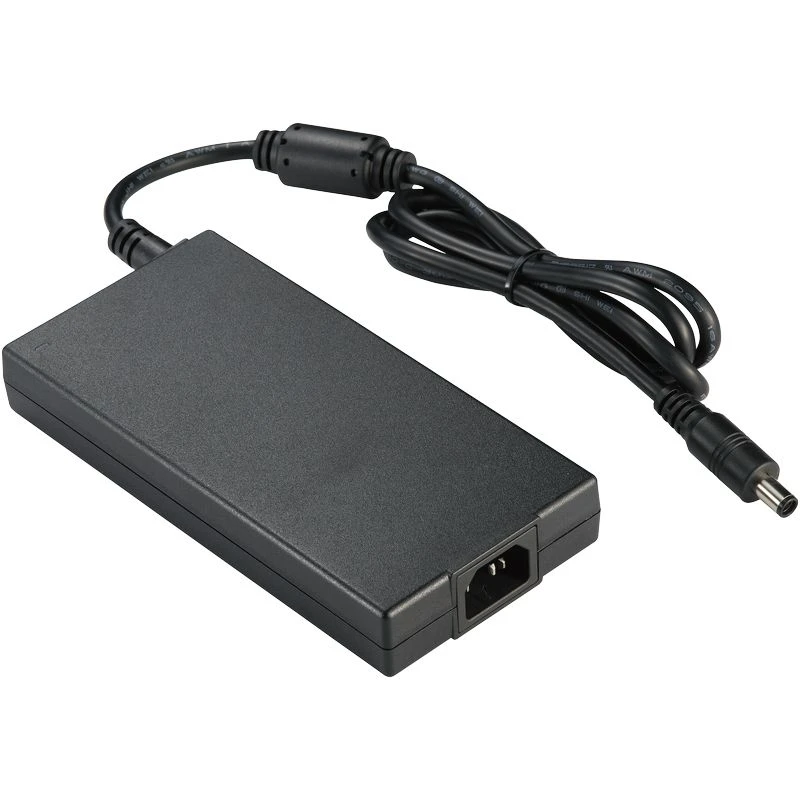

270W 薄型シリーズ (医療・情報機器)
情報
ATS270A1-PXXX
XXX = 出力電圧
P : C14
特長:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC ユニバーサル入力
* 窒化ガリウム採用設計
* 高電力密度 : 12.6W / in3
* 高さ : 1” 未満
* 効率 最大95%
* 低リップルの安定化出力
* 改造およびカスタム設計可能
* 1年保証
出力仕様
| モデル | 出力電圧 | 出力電流 | ワット |
|---|---|---|---|
| ATS270A1-P190 | 19.0V | 14.21A | 270W |
| ATS270A1-P191 | 19.5V | 13.80A | 270W |
| ATS270A1-P240 | 24.0V | 11.25A | 270W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| ライン周波数 | 50-60Hz |
| 電流 | 3.5A 最大 |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | IEC60320 / C14 |
| 出力 | |
| 負荷調整 | ± 5% (典型) |
| リップルおよびノイズ | ≤ 1% Vp-p @ 定格負荷 |
| 過渡（動的）応答 | 0.5mS、50%負荷変動時 |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ 定格負荷 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過温度保護 |
| 安全認証 | |
| 電気特性 | |
| トポロジー | LLC |
| 耐電圧 | 一次-二次間 3,000VAC |
| 漏れ電流 | < 5mA |
| 効率 | DoE Level VI |
| EMC規格 | EN55032 EN61000-3-2,3 EN55035 |
| MTBF（平均故障間隔） | 25°Cで算出された 300,000時間、Telcordia SR-332による |
| 環境条件 | |
| 動作温度 | -20 to +40°C |
| 保存温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作: 20〜80% RH 保存: 10〜90% RH |
| 冷却 | 自然対流冷却 |
| 機械的仕様 | |
| 外形寸法 | L 170 x W 84.3 x H 24.5 (mm) |
| 重量 | 630g (Ref.) |
